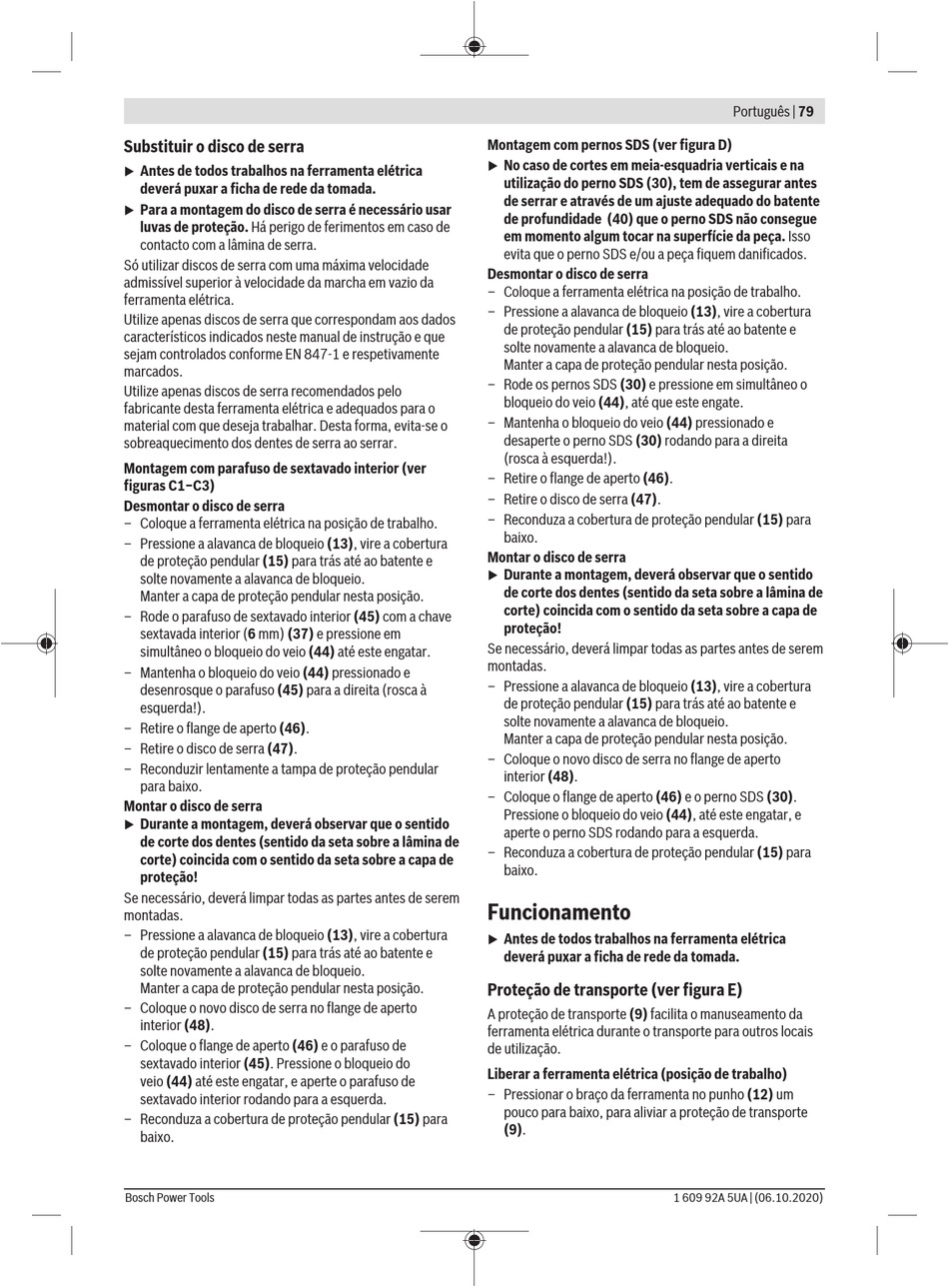

Substituir o disco de serra
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Para a montagem do disco de serra é necessário usar
u
luvas de proteção. Há perigo de ferimentos em caso de
contacto com a lâmina de serra.
Só utilizar discos de serra com uma máxima velocidade
admissível superior à velocidade da marcha em vazio da
ferramenta elétrica.
Utilize apenas discos de serra que correspondam aos dados
característicos indicados neste manual de instrução e que
sejam controlados conforme EN 847‑1 e respetivamente
marcados.
Utilize apenas discos de serra recomendados pelo
fabricante desta ferramenta elétrica e adequados para o
material com que deseja trabalhar. Desta forma, evita-se o
sobreaquecimento dos dentes de serra ao serrar.
Montagem com parafuso de sextavado interior (ver
figuras C1−C3)
Desmontar o disco de serra
– Coloque a ferramenta elétrica na posição de trabalho.
– Pressione a alavanca de bloqueio (13), vire a cobertura
de proteção pendular (15) para trás até ao batente e
solte novamente a alavanca de bloqueio.
Manter a capa de proteção pendular nesta posição.
– Rode o parafuso de sextavado interior (45) com a chave
sextavada interior (6 mm) (37) e pressione em
simultâneo o bloqueio do veio (44) até este engatar.
– Mantenha o bloqueio do veio (44) pressionado e
desenrosque o parafuso (45) para a direita (rosca à
esquerda!).
– Retire o flange de aperto (46).
– Retire o disco de serra (47).
– Reconduzir lentamente a tampa de proteção pendular
para baixo.
Montar o disco de serra
Durante a montagem, deverá observar que o sentido
u
de corte dos dentes (sentido da seta sobre a lâmina de
corte) coincida com o sentido da seta sobre a capa de
proteção!
Se necessário, deverá limpar todas as partes antes de serem
montadas.
– Pressione a alavanca de bloqueio (13), vire a cobertura
de proteção pendular (15) para trás até ao batente e
solte novamente a alavanca de bloqueio.
Manter a capa de proteção pendular nesta posição.
– Coloque o novo disco de serra no flange de aperto
interior (48).
– Coloque o flange de aperto (46) e o parafuso de
sextavado interior (45). Pressione o bloqueio do
veio (44) até este engatar, e aperte o parafuso de
sextavado interior rodando para a esquerda.
– Reconduza a cobertura de proteção pendular (15) para
baixo.
Bosch Power Tools
Montagem com pernos SDS (ver figura D)
No caso de cortes em meia-esquadria verticais e na
u
utilização do perno SDS (30), tem de assegurar antes
de serrar e através de um ajuste adequado do batente
de profundidade (40) que o perno SDS não consegue
em momento algum tocar na superfície da peça. Isso
evita que o perno SDS e/ou a peça fiquem danificados.
Desmontar o disco de serra
– Coloque a ferramenta elétrica na posição de trabalho.
– Pressione a alavanca de bloqueio (13), vire a cobertura
de proteção pendular (15) para trás até ao batente e
solte novamente a alavanca de bloqueio.
Manter a capa de proteção pendular nesta posição.
– Rode os pernos SDS (30) e pressione em simultâneo o
bloqueio do veio (44), até que este engate.
– Mantenha o bloqueio do veio (44) pressionado e
desaperte o perno SDS (30) rodando para a direita
(rosca à esquerda!).
– Retire o flange de aperto (46).
– Retire o disco de serra (47).
– Reconduza a cobertura de proteção pendular (15) para
baixo.
Montar o disco de serra
Durante a montagem, deverá observar que o sentido
u
de corte dos dentes (sentido da seta sobre a lâmina de
corte) coincida com o sentido da seta sobre a capa de
proteção!
Se necessário, deverá limpar todas as partes antes de serem
montadas.
– Pressione a alavanca de bloqueio (13), vire a cobertura
de proteção pendular (15) para trás até ao batente e
solte novamente a alavanca de bloqueio.
Manter a capa de proteção pendular nesta posição.
– Coloque o novo disco de serra no flange de aperto
interior (48).
– Coloque o flange de aperto (46) e o perno SDS (30).
Pressione o bloqueio do veio (44), até este engatar, e
aperte o perno SDS rodando para a esquerda.
– Reconduza a cobertura de proteção pendular (15) para
baixo.
Funcionamento
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Proteção de transporte (ver figura E)
A proteção de transporte (9) facilita o manuseamento da
ferramenta elétrica durante o transporte para outros locais
de utilização.
Liberar a ferramenta elétrica (posição de trabalho)
– Pressionar o braço da ferramenta no punho (12) um
pouco para baixo, para aliviar a proteção de transporte
(9).
