214 | Čeština

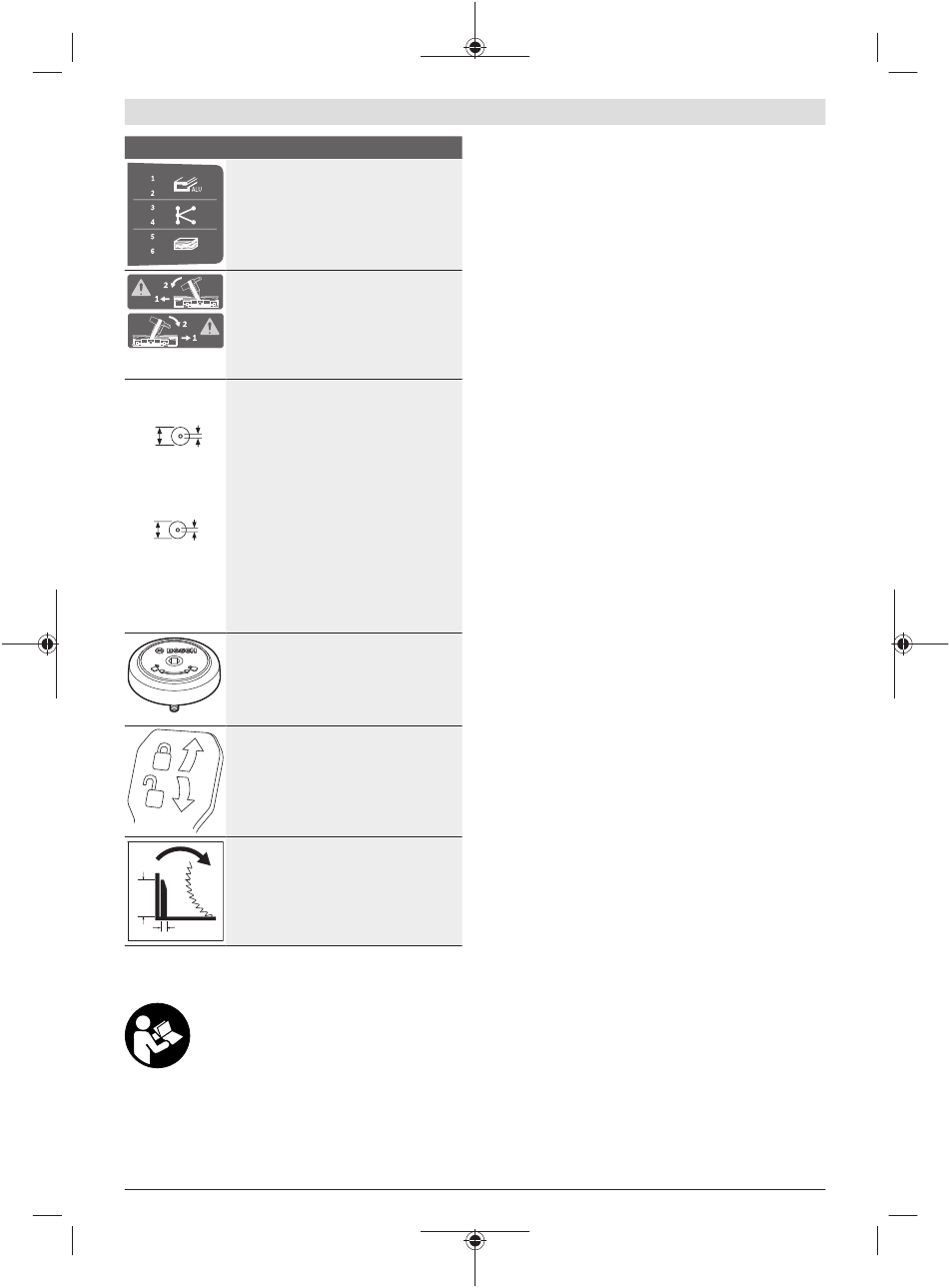

Symboly a jejich význam
V tabulce je uvedený doporučený stupeň
otáček v závislosti na obráběném
materiálu: pro hliník, plast, dřevo.
(není k dispozici u všech provedení pro
jednotlivé země)
Při řezání vertikálních pokosových úhlů
nebo horizontálních pokosových úhlů
> 45° se musí nastavitelné dorazové lišty
vytáhnout ven, resp. úplně odstranit.
3 601 M22 6.. Beachten Sie die Abmessungen des
Sägeblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von
Reduzierstücken notwendig ist, achten
3 601 M22 640
Sie darauf, dass die Abmessungen des
3 601 M22 6B0
Reduzierstücks zur Stammblattdicke und
zum Lochdurchmesser des Sägeblatts
sowie zum Durchmesser der
305 mm 25.4 mm
Werkzeugspindel passen. Verwenden Sie
möglichst die mit dem Sägeblatt
mitgelieferten Reduzierstücke.
Der Sägeblattdurchmesser muss der
Angabe auf dem Symbol entsprechen.
Ukazuje směr otáčení čepu SDS pro
utáhnutí pilového kotouče (proti směru
hodinových ručiček) a pro povolení
pilového kotouče (po směru hodinových
ručiček).
Zajišťovací páčka zatažená:
Je zajištěný nastavený vertikální
pokosový úhel ramena nářadí.
Zajišťovací páčka povolená:
Lze nastavit vertikální pokosové úhly.
Směr otáčení rozpěrky pro tažný
mechanismus pro řezání širokých
profilových lišt.
175 mm
20 mm
Popis výrobku a výkonu
Přečtěte si všechna bezpečnostní
upozornění a všechny pokyny. Nedodržování
bezpečnostních upozornění a pokynů může mít
za následek úraz elektrickým proudem, požár
a/nebo těžká poranění.
Řiďte se obrázky v přední části návodu k obsluze.
1 609 92A 5UA | (06.10.2020)
Použití v souladu s určeným účelem
Elektrické nářadí je určené jako stacionární stroj k provádění
přímých podélných a příčných řezů do dřeva. Přitom jsou
možné horizontální pokosové úhly od −52° do +60°
a vertikální pokosové úhly od 47° (levá strana) do 47° (pravá
strana).
Výkon elektrického nářadí je dimenzovaný na řezání tvrdého
a měkkého dřeva a dále dřevotřískových a dřevovláknitých
desek.
Při použití příslušných pilových kotoučů je možné řezání
hliníkových profilů a plastu.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení
elektronářadí na stránce s obrázky.
(1) Dorazová lišta
(2) Nastavitelná dorazová lišta
(3) Doraz standardních pokosových úhlů 47°, 45°,
33,9° a 22,5° (vertikálních)
(4) Stupnice pro pokosový úhel (vertikální)
(5) Ukazatel úhlu pro pravý rozsah pokosového úhlu
(vertikálního)
(6) Zajišťovací šroub tažného mechanismu
(7) Zajišťovací páčka pro libovolné pokosové úhly
(vertikální)
A)
(8) Regulátor otáček
(9) Přepravní pojistka
(10) Přepravní držadlo
(11) Ochranný kryt
(12) Rukojeť
(13) Aretační páčka
(14) Ochranný kryt laseru
(15) Kyvný ochranný kryt
(16) Vodicí váleček
(17) Montážní otvory
(18) Stůl pily
(19) Vkládací deska
Aretační svorka
(20)
(21) Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)
(22) Páčka pro přednastavení pokosového úhlu
(horizontálního)
(23) Ochrana proti překlopení
(24) Ukazatel pokosového úhlu (horizontálního)
(25) Zářezy pro standardní pokosové úhly
(horizontální)
(26) Stupnice pokosového úhlu (horizontálního)
(27) Prodloužení stolu pily
(28) Prohlubně pro uchopení
(29) Otvory pro šroubovou svěrku
