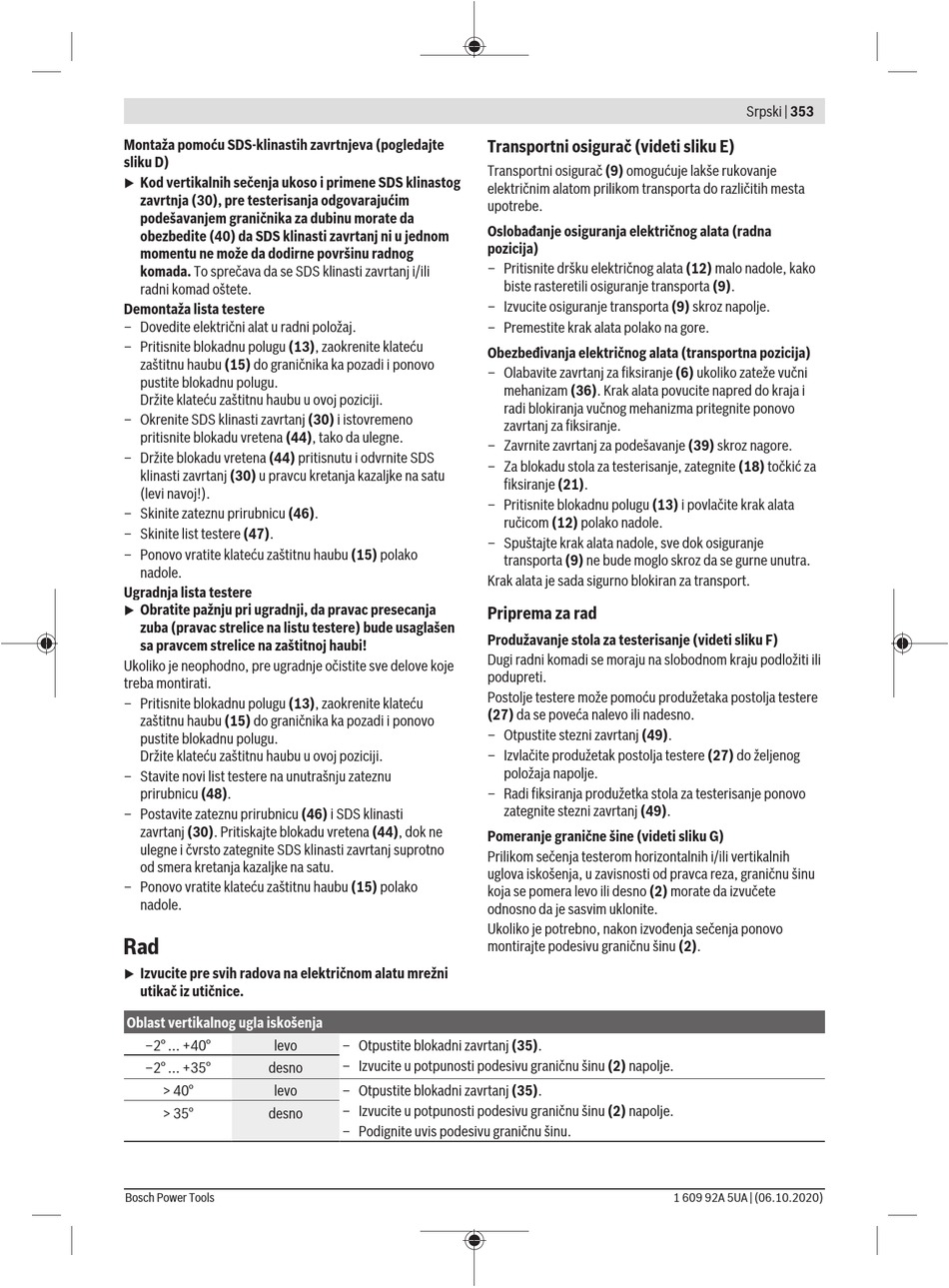

Montaža pomoću SDS-klinastih zavrtnjeva (pogledajte
sliku D)
Kod vertikalnih sečenja ukoso i primene SDS klinastog
u
zavrtnja (30), pre testerisanja odgovarajućim
podešavanjem graničnika za dubinu morate da
obezbedite (40) da SDS klinasti zavrtanj ni u jednom
momentu ne može da dodirne površinu radnog
komada. To sprečava da se SDS klinasti zavrtanj i/ili
radni komad oštete.
Demontaža lista testere
– Dovedite električni alat u radni položaj.
– Pritisnite blokadnu polugu (13), zaokrenite klateću
zaštitnu haubu (15) do graničnika ka pozadi i ponovo
pustite blokadnu polugu.
Držite klateću zaštitnu haubu u ovoj poziciji.
– Okrenite SDS klinasti zavrtanj (30) i istovremeno
pritisnite blokadu vretena (44), tako da ulegne.
– Držite blokadu vretena (44) pritisnutu i odvrnite SDS
klinasti zavrtanj (30) u pravcu kretanja kazaljke na satu
(levi navoj!).
– Skinite zateznu prirubnicu (46).
– Skinite list testere (47).
– Ponovo vratite klateću zaštitnu haubu (15) polako
nadole.
Ugradnja lista testere
Obratite pažnju pri ugradnji, da pravac presecanja
u
zuba (pravac strelice na listu testere) bude usaglašen
sa pravcem strelice na zaštitnoj haubi!
Ukoliko je neophodno, pre ugradnje očistite sve delove koje
treba montirati.
– Pritisnite blokadnu polugu (13), zaokrenite klateću
zaštitnu haubu (15) do graničnika ka pozadi i ponovo
pustite blokadnu polugu.
Držite klateću zaštitnu haubu u ovoj poziciji.
– Stavite novi list testere na unutrašnju zateznu
prirubnicu (48).
– Postavite zateznu prirubnicu (46) i SDS klinasti
zavrtanj (30). Pritiskajte blokadu vretena (44), dok ne
ulegne i čvrsto zategnite SDS klinasti zavrtanj suprotno
od smera kretanja kazaljke na satu.
– Ponovo vratite klateću zaštitnu haubu (15) polako
nadole.
Rad
Izvucite pre svih radova na električnom alatu mrežni
u
utikač iz utičnice.
Oblast vertikalnog ugla iskošenja
–2° ... +40° levo
–2° ... +35° desno
> 40° levo
> 35° desno
Bosch Power Tools
Transportni osigurač (videti sliku E)
Transportni osigurač (9) omogućuje lakše rukovanje
električnim alatom prilikom transporta do različitih mesta
upotrebe.
Oslobađanje osiguranja električnog alata (radna
pozicija)
– Pritisnite dršku električnog alata (12) malo nadole, kako
biste rasteretili osiguranje transporta (9).
– Izvucite osiguranje transporta (9) skroz napolje.
– Premestite krak alata polako na gore.
Obezbeđivanja električnog alata (transportna pozicija)
– Olabavite zavrtanj za fiksiranje (6) ukoliko zateže vučni
mehanizam (36). Krak alata povucite napred do kraja i
radi blokiranja vučnog mehanizma pritegnite ponovo
zavrtanj za fiksiranje.
– Zavrnite zavrtanj za podešavanje (39) skroz nagore.
– Za blokadu stola za testerisanje, zategnite (18) točkić za
fiksiranje (21).
– Pritisnite blokadnu polugu (13) i povlačite krak alata
ručicom (12) polako nadole.
– Spuštajte krak alata nadole, sve dok osiguranje
transporta (9) ne bude moglo skroz da se gurne unutra.
Krak alata je sada sigurno blokiran za transport.

Priprema za rad

Produžavanje stola za testerisanje (videti sliku F)
Dugi radni komadi se moraju na slobodnom kraju podložiti ili
podupreti.
Postolje testere može pomoću produžetaka postolja testere
(27) da se poveća nalevo ili nadesno.
– Otpustite stezni zavrtanj (49).
– Izvlačite produžetak postolja testere (27) do željenog
položaja napolje.
– Radi fiksiranja produžetka stola za testerisanje ponovo
zategnite stezni zavrtanj (49).
Pomeranje granične šine (videti sliku G)
Prilikom sečenja testerom horizontalnih i/ili vertikalnih
uglova iskošenja, u zavisnosti od pravca reza, graničnu šinu
koja se pomera levo ili desno (2) morate da izvučete
odnosno da je sasvim uklonite.
Ukoliko je potrebno, nakon izvođenja sečenja ponovo
montirajte podesivu graničnu šinu (2).
– Otpustite blokadni zavrtanj (35).
– Izvucite u potpunosti podesivu graničnu šinu (2) napolje.
– Otpustite blokadni zavrtanj (35).
– Izvucite u potpunosti podesivu graničnu šinu (2) napolje.
– Podignite uvis podesivu graničnu šinu.
