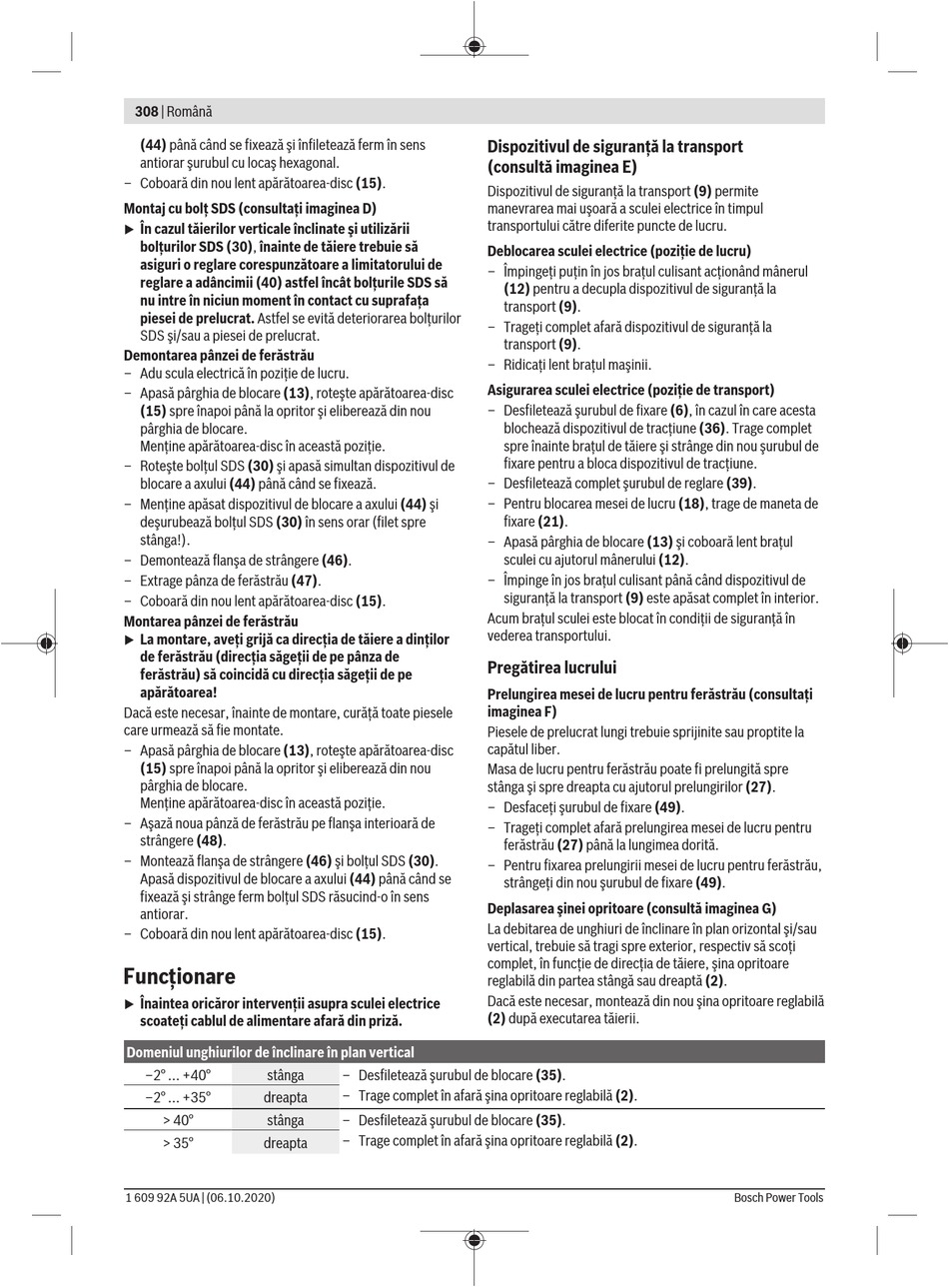

308 | Română
(44) până când se fixează şi înfiletează ferm în sens
antiorar şurubul cu locaş hexagonal.
– Coboară din nou lent apărătoarea-disc (15).
Montaj cu bolţ SDS (consultaţi imaginea D)
În cazul tăierilor verticale înclinate şi utilizării
u
bolţurilor SDS (30), înainte de tăiere trebuie să
asiguri o reglare corespunzătoare a limitatorului de
reglare a adâncimii (40) astfel încât bolţurile SDS să
nu intre în niciun moment în contact cu suprafaţa
piesei de prelucrat. Astfel se evită deteriorarea bolţurilor
SDS şi/sau a piesei de prelucrat.
Demontarea pânzei de ferăstrău
– Adu scula electrică în poziţie de lucru.
– Apasă pârghia de blocare (13), roteşte apărătoarea-disc
(15) spre înapoi până la opritor şi eliberează din nou
pârghia de blocare.
Menţine apărătoarea-disc în această poziţie.
– Roteşte bolţul SDS (30) şi apasă simultan dispozitivul de
blocare a axului (44) până când se fixează.
– Menţine apăsat dispozitivul de blocare a axului (44) şi
deşurubează bolţul SDS (30) în sens orar (filet spre
stânga!).
– Demontează flanşa de strângere (46).
– Extrage pânza de ferăstrău (47).
– Coboară din nou lent apărătoarea-disc (15).
Montarea pânzei de ferăstrău
La montare, aveţi grijă ca direcţia de tăiere a dinţilor
u
de ferăstrău (direcţia săgeţii de pe pânza de
ferăstrău) să coincidă cu direcţia săgeţii de pe
apărătoarea!
Dacă este necesar, înainte de montare, curăţă toate piesele
care urmează să fie montate.
– Apasă pârghia de blocare (13), roteşte apărătoarea-disc
(15) spre înapoi până la opritor şi eliberează din nou
pârghia de blocare.
Menţine apărătoarea-disc în această poziţie.
– Aşază noua pânză de ferăstrău pe flanşa interioară de
strângere (48).
– Montează flanşa de strângere (46) şi bolţul SDS (30).
Apasă dispozitivul de blocare a axului (44) până când se
fixează şi strânge ferm bolţul SDS răsucind-o în sens
antiorar.
– Coboară din nou lent apărătoarea-disc (15).
Funcţionare
Înaintea oricăror intervenţii asupra sculei electrice
u
scoateţi cablul de alimentare afară din priză.
Domeniul unghiurilor de înclinare în plan vertical
–2° ... +40° stânga
–2° ... +35° dreapta
> 40° stânga
> 35° dreapta
1 609 92A 5UA | (06.10.2020)
Dispozitivul de siguranţă la transport
(consultă imaginea E)
Dispozitivul de siguranţă la transport (9) permite
manevrarea mai uşoară a sculei electrice în timpul
transportului către diferite puncte de lucru.
Deblocarea sculei electrice (poziţie de lucru)
– Împingeţi puţin în jos braţul culisant acţionând mânerul
(12) pentru a decupla dispozitivul de siguranţă la
transport (9).
– Trageţi complet afară dispozitivul de siguranţă la
transport (9).
– Ridicaţi lent braţul maşinii.
Asigurarea sculei electrice (poziţie de transport)
– Desfiletează şurubul de fixare (6), în cazul în care acesta
blochează dispozitivul de tracţiune (36). Trage complet
spre înainte braţul de tăiere şi strânge din nou şurubul de
fixare pentru a bloca dispozitivul de tracţiune.
– Desfiletează complet şurubul de reglare (39).
– Pentru blocarea mesei de lucru (18), trage de maneta de
fixare (21).
– Apasă pârghia de blocare (13) şi coboară lent braţul
sculei cu ajutorul mânerului (12).
– Împinge în jos braţul culisant până când dispozitivul de
siguranţă la transport (9) este apăsat complet în interior.
Acum braţul sculei este blocat în condiţii de siguranţă în
vederea transportului.
Pregătirea lucrului
Prelungirea mesei de lucru pentru ferăstrău (consultaţi
imaginea F)
Piesele de prelucrat lungi trebuie sprijinite sau proptite la
capătul liber.
Masa de lucru pentru ferăstrău poate fi prelungită spre
stânga şi spre dreapta cu ajutorul prelungirilor (27).
– Desfaceţi şurubul de fixare (49).
– Trageţi complet afară prelungirea mesei de lucru pentru
ferăstrău (27) până la lungimea dorită.
– Pentru fixarea prelungirii mesei de lucru pentru ferăstrău,
strângeţi din nou şurubul de fixare (49).
Deplasarea şinei opritoare (consultă imaginea G)
La debitarea de unghiuri de înclinare în plan orizontal şi/sau
vertical, trebuie să tragi spre exterior, respectiv să scoţi
complet, în funcţie de direcţia de tăiere, şina opritoare
reglabilă din partea stângă sau dreaptă (2).
Dacă este necesar, montează din nou şina opritoare reglabilă
(2) după executarea tăierii.
– Desfiletează şurubul de blocare (35).
– Trage complet în afară şina opritoare reglabilă (2).
– Desfiletează şurubul de blocare (35).
– Trage complet în afară şina opritoare reglabilă (2).
