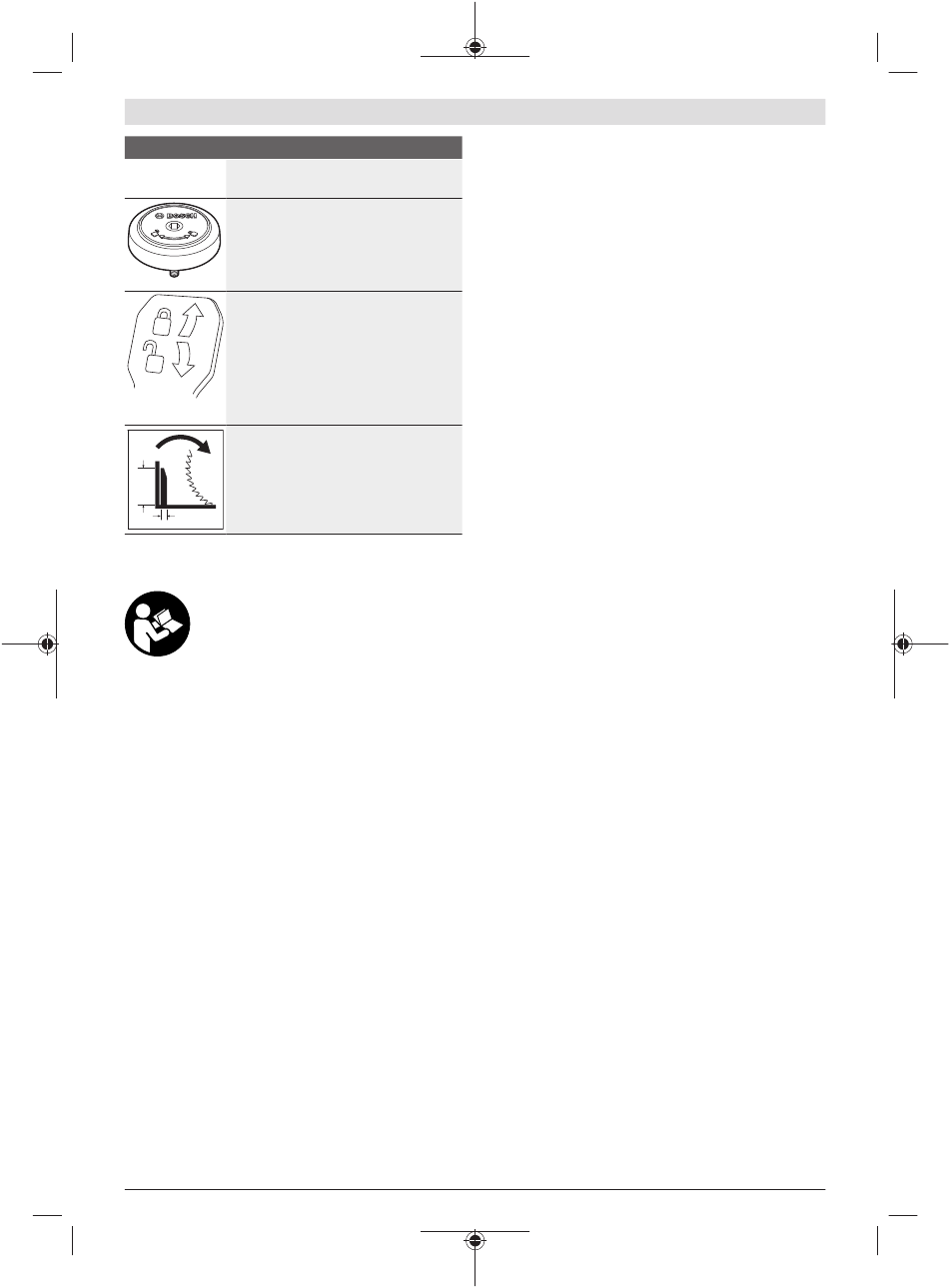

Simboli un to nozīme
Der Sägeblattdurchmesser muss der
Angabe auf dem Symbol entsprechen.
Tiek parādīts SDS bultskrūves griešanas
virziens, iestiprinot zāģa asmeni (pretēji
pulksteņa rādītāju kustības virzienam) un
noņemot zāģa asmeni (pulksteņa rādītāju
kustības virzienā).
Fiksējošā svira ir pievilkta:
tiek saglabāts iestatītais vertikālais
zāģēšanas leņķis (darbinstrumenta
galvas sānu nolieces leņķis).
Fiksējošā svira ir atbrīvota:
iespējams iestatīt vertikālo zāģēšanas
leņķi.
Horizontālās pārbīdes ierīces attāluma
ierobežotāja rotācijas virziens, zāģējot
platas profillīstes.
175 mm
20 mm
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un
norādījumus lietošanai. Drošības noteikumu
un norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.
Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Elektroinstruments ir izmantojams kā stacionāra iekārta
taisnu zāģējumu veidošanai kokā gareniski un šķērsvirzienā.
Iespējamais horizontālais zāģēšanas leņķis ir no –52° līdz
+60°, bet iespējamais vertikālais zāģēšanas leņķis ir no 47°
(noliece pa kreisi) līdz 47° (noliece pa labi).
Elektroinstrumenta jauda ir piemērota cieta un mīksta koka,
kā arī skaidu un šķiedru plākšņu zāģēšanai.
Lietojot piemērotus zāģa asmeņus, instrumentu iespējams
lietot arī alumīnija profilu un plastmasas zāģēšanai.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem
elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Atdures sliede
(2) Pārbīdāmā vadotne
(3) Atdure zāģēšanas leņķa standarta vērtībām 47°,
45°, 33,9° un 22,5° (vertikāli)
(4) Vertikālā zāģēšanas leņķa skala
(5) Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi
(6) Skrūve horizontālās pārbīdes slīdrokas fiksēšanai
(7) Svira brīvi izvēlēta vertikālā zāģēšanas leņķa
fiksēšanai
Bosch Power Tools
(8) Apgriezienu skaita regulators
(9) Transporta stiprinājums
(10) Rokturis transportēšanai
(11) Aizsargpārsegs
(12) Rokturis
(13) Fiksējošā svira
(14) Lāzera aizsargvāciņš
(15) Kustīgais aizsargpārsegs
(16) Slīdrullītis
(17) Stiprinājuma urbumi
(18) Zāģēšanas galds
(19) Asmens aptverplāksne
(20) Fiksējošais aizspiednis
(21) Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa
fiksēšanai
(22) Svira horizontālā zāģēšanas leņķa fiksēto vērtību
iestatīšanai
(23) Pretapgāšanās balsts
(24) Horizontālā zāģēšanas leņķa rādītājs
(25) Ierobes horizontālā zāģēšanas leņķa standarta
vērtību iestatīšanai
(26) Horizontālā zāģēšanas leņķa skala
(27) Zāģēšanas galda pagarinātājs
(28) Padziļinājumi satveršanai
(29) Urbumi skrūvspīlēm
(30) SDS bultskrūve
(31) Ieslēdzējs/izslēdzējs
(32) Lāzera ieslēdzējs (zāģējuma trases iezīmēšanai)
(33) Lāzera brīdinājuma uzlīme
(34) Skaidu izvadīšanas īscaurule
(35) Skrūve pārbīdāmās vadotnes fiksēšanai
(36) Slīdroka darbinstrumenta galvas horizontālās
pārbīdei
(37) Sešstūra stieņatslēga (6 mm/4 mm)
(38) Skrūvspīles
(39) Skrūve dziļuma ierobežotāja regulēšanai
(40) Dziļuma ierobežotājs
(41) Vertikālā zāģēšanas leņķa rādītājs noliecei pa
kreisi
(42) Atdure vertikālā zāģēšanas leņķa standarta
vērtībai 0°
(43) Skaidu aizsargs
(44) Darbvārpstas fiksēšana
(45) Sešstūra ligzdskrūve zāģa asmens stiprināšanai
(46) Piespiedējpaplāksne
(47) Zāģa asmens
(48) Iekšējā balstvirsma
(49) Skrūve zāģēšanas galda pagarinātāja fiksēšanai
Latviešu | 403
A)
