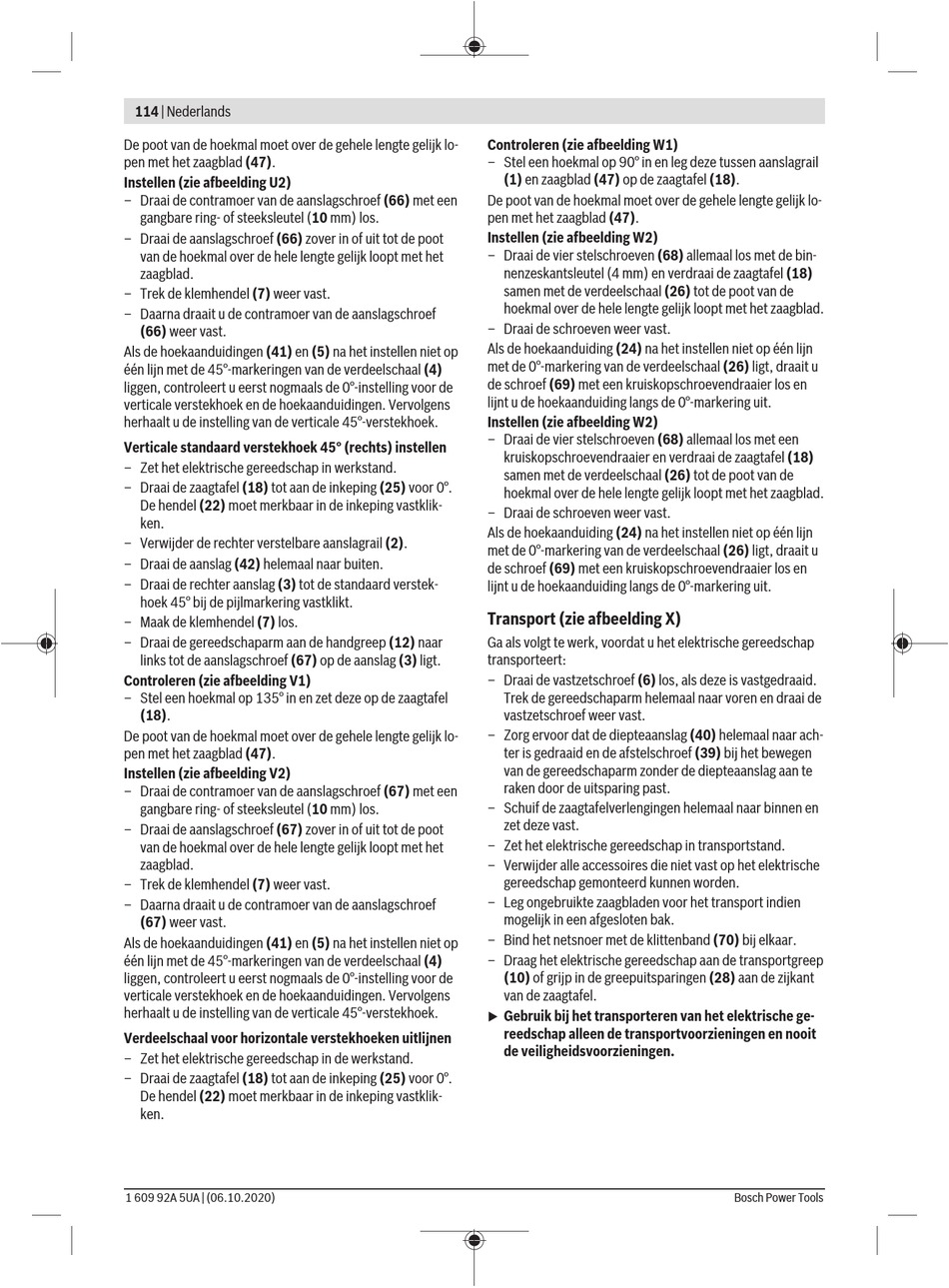

114 | Nederlands
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (47).
Instellen (zie afbeelding U2)
– Draai de contramoer van de aanslagschroef (66) met een
gangbare ring- of steeksleutel (10 mm) los.
– Draai de aanslagschroef (66) zover in of uit tot de poot
van de hoekmal over de hele lengte gelijk loopt met het
zaagblad.
– Trek de klemhendel (7) weer vast.
– Daarna draait u de contramoer van de aanslagschroef
(66) weer vast.
Als de hoekaanduidingen (41) en (5) na het instellen niet op
één lijn met de 45°-markeringen van de verdeelschaal (4)
liggen, controleert u eerst nogmaals de 0°-instelling voor de
verticale verstekhoek en de hoekaanduidingen. Vervolgens
herhaalt u de instelling van de verticale 45°-verstekhoek.
Verticale standaard verstekhoek 45° (rechts) instellen
– Zet het elektrische gereedschap in werkstand.
– Draai de zaagtafel (18) tot aan de inkeping (25) voor 0°.
De hendel (22) moet merkbaar in de inkeping vastklik-
ken.
– Verwijder de rechter verstelbare aanslagrail (2).
– Draai de aanslag (42) helemaal naar buiten.
– Draai de rechter aanslag (3) tot de standaard verstek-
hoek 45° bij de pijlmarkering vastklikt.
– Maak de klemhendel (7) los.
– Draai de gereedschaparm aan de handgreep (12) naar
links tot de aanslagschroef (67) op de aanslag (3) ligt.
Controleren (zie afbeelding V1)
– Stel een hoekmal op 135° in en zet deze op de zaagtafel
(18).
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (47).
Instellen (zie afbeelding V2)
– Draai de contramoer van de aanslagschroef (67) met een
gangbare ring- of steeksleutel (10 mm) los.
– Draai de aanslagschroef (67) zover in of uit tot de poot
van de hoekmal over de hele lengte gelijk loopt met het
zaagblad.
– Trek de klemhendel (7) weer vast.
– Daarna draait u de contramoer van de aanslagschroef
(67) weer vast.
Als de hoekaanduidingen (41) en (5) na het instellen niet op
één lijn met de 45°-markeringen van de verdeelschaal (4)
liggen, controleert u eerst nogmaals de 0°-instelling voor de
verticale verstekhoek en de hoekaanduidingen. Vervolgens
herhaalt u de instelling van de verticale 45°-verstekhoek.
Verdeelschaal voor horizontale verstekhoeken uitlijnen
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel (18) tot aan de inkeping (25) voor 0°.
De hendel (22) moet merkbaar in de inkeping vastklik-
ken.
1 609 92A 5UA | (06.10.2020)
Controleren (zie afbeelding W1)
– Stel een hoekmal op 90° in en leg deze tussen aanslagrail
(1) en zaagblad (47) op de zaagtafel (18).
De poot van de hoekmal moet over de gehele lengte gelijk lo-
pen met het zaagblad (47).
Instellen (zie afbeelding W2)
– Draai de vier stelschroeven (68) allemaal los met de bin-
nenzeskantsleutel (4 mm) en verdraai de zaagtafel (18)
samen met de verdeelschaal (26) tot de poot van de
hoekmal over de hele lengte gelijk loopt met het zaagblad.
– Draai de schroeven weer vast.
Als de hoekaanduiding (24) na het instellen niet op één lijn
met de 0°-markering van de verdeelschaal (26) ligt, draait u
de schroef (69) met een kruiskopschroevendraaier los en
lijnt u de hoekaanduiding langs de 0°-markering uit.
Instellen (zie afbeelding W2)
– Draai de vier stelschroeven (68) allemaal los met een
kruiskopschroevendraaier en verdraai de zaagtafel (18)
samen met de verdeelschaal (26) tot de poot van de
hoekmal over de hele lengte gelijk loopt met het zaagblad.
– Draai de schroeven weer vast.
Als de hoekaanduiding (24) na het instellen niet op één lijn
met de 0°-markering van de verdeelschaal (26) ligt, draait u
de schroef (69) met een kruiskopschroevendraaier los en
lijnt u de hoekaanduiding langs de 0°-markering uit.
Transport (zie afbeelding X)
Ga als volgt te werk, voordat u het elektrische gereedschap
transporteert:
– Draai de vastzetschroef (6) los, als deze is vastgedraaid.
Trek de gereedschaparm helemaal naar voren en draai de
vastzetschroef weer vast.
– Zorg ervoor dat de diepteaanslag (40) helemaal naar ach-
ter is gedraaid en de afstelschroef (39) bij het bewegen
van de gereedschaparm zonder de diepteaanslag aan te
raken door de uitsparing past.
– Schuif de zaagtafelverlengingen helemaal naar binnen en
zet deze vast.
– Zet het elektrische gereedschap in transportstand.
– Verwijder alle accessoires die niet vast op het elektrische
gereedschap gemonteerd kunnen worden.
– Leg ongebruikte zaagbladen voor het transport indien
mogelijk in een afgesloten bak.
– Bind het netsnoer met de klittenband (70) bij elkaar.
– Draag het elektrische gereedschap aan de transportgreep
(10) of grijp in de greepuitsparingen (28) aan de zijkant
van de zaagtafel.
Gebruik bij het transporteren van het elektrische ge-
u
reedschap alleen de transportvoorzieningen en nooit
de veiligheidsvoorzieningen.
