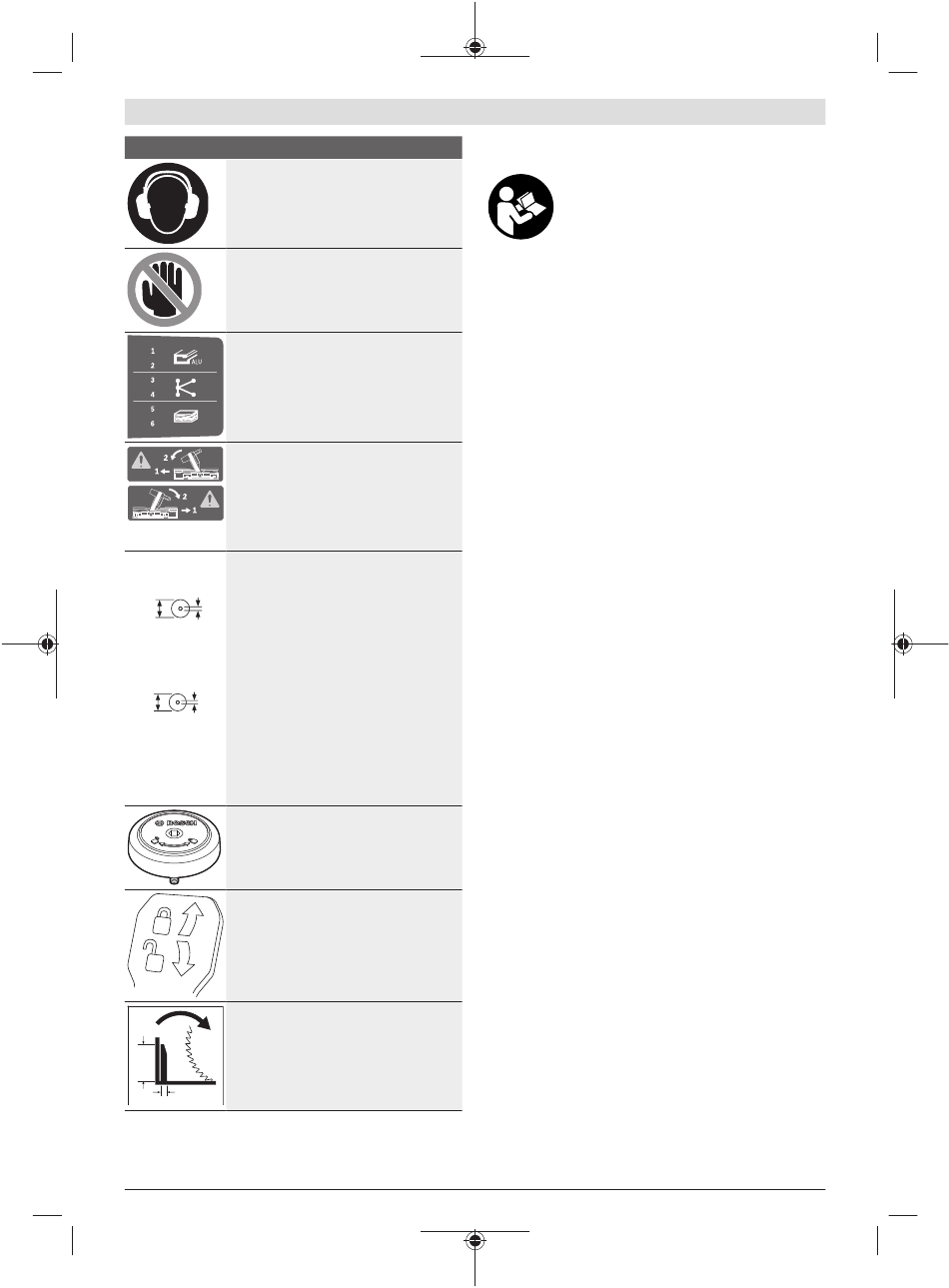

Symbolit ja niiden merkitys
Käytä kuulosuojaimia. Melu saattaa joh-
taa kuuroutumiseen.
Vaaravyöhyke! Jos suinkin mahdol-
lista, pidä kädet, sormet ja käsivarret
poissa tältä alueelta.
Taulukko näyttää suositellun kierrosluku-
portaan, joka riippuu työstettävästä ma-
teriaalista: alumiini, muovi, puu.
(ei käytettävissä kaikissa maakohtaisissa
versioissa)
Kun sahataan pystysuuntaisia jiirikulmia
tai vaakasuuntaisia jiirikulmia, joiden
kulma on > 45°, säädettävät ohjainkiskot
täytyy vetää ulospäin tai ottaa kokonaan
pois.
3 601 M22 6.. Beachten Sie die Abmessungen des Sä-
geblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von Reduzierstüc-
ken notwendig ist, achten Sie darauf,
3 601 M22 640
dass die Abmessungen des Re-
3 601 M22 6B0
duzierstücks zur Stammblattdicke und
zum Lochdurchmesser des Sägeblatts
sowie zum Durchmesser der Werkzeugs-
305 mm 25.4 mm
pindel passen. Verwenden Sie möglichst
die mit dem Sägeblatt mitgelieferten Re-
duzierstücke.
Der Sägeblattdurchmesser muss der An-
gabe auf dem Symbol entsprechen.
Näyttää SDS-pultin kiertosuunnan sahan-
terän kiristykseen (vastapäivään) ja sa-
hanterän irrotukseen (myötäpäivään).
Kiristysvipu kiinni:
sahausvarrelle säädetty pystysuuntainen
jiirikulma pysyy paikallaan.
Kiristysvipu auki:
voit säätää pystysuuntaisen jiirikulman.
Vetolaitteen välikappaleen kiertosuunta
leveiden profiililistojen sahaukseen.
175 mm
20 mm
Bosch Power Tools
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Tur-
vallisuus- ja käyttöohjeiden noudattamatta jät-
täminen voi johtaa sähköiskuun, tulipaloon ja/
tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräyksenmukainen käyttö
Sähkötyökalu on pöydän päällä käytettävä saha, joka on tar-
koitettu puun suoralinjaiseen pituus- ja poikittaissahauk-
seen. Sen avulla voi sahata vaakasuuntaisia jiirikulmia –52 ja
+60 asteen välillä sekä pystysuuntaisia jiirikulmia 47 (va-
semmalla puolella) ja 47 (oikealla puolella) asteen välillä.
Sähkötyökalu sopii teholtaan kovan ja pehmeän puun sekä
lastu- ja kuitulevyjen sahaukseen.
Asiaankuuluvia sahanteriä käyttämällä sahalla voi sahata alu-
miiniprofiileja ja muovia.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-
kötyökalun kuvaan.
(1) Ohjainkisko
(2) Säädettävä ohjainkisko
(3) 47°:n, 45°:n, 33,9°:n ja 22,5°:n pystysuuntaisten
perusjiirikulmien rajoitin
(4) Pystysuuntaisen jiirikulman asteikko
(5) Oikean puolen pystysuuntaisen jiirikulma-alueen
kulmaosoitin
(6) Vetolaitteen lukitusruuvi
(7) Vapaavalintaisen pystysuuntaisen jiirikulman kiris-
tysvipu
A)
(8) Kierroslukusäädin
(9) Kuljetusvarmistin
Kuljetuskahva
(10)
(11) Suojus
(12) Kahva
(13) Lukitusvipu
(14) Lasersuojus
(15) Heilurisuojus
(16) Liukurulla
(17) Asennusreiät
(18) Sahapöytä
(19) Kulutuslevy
(20) Lukituspidin
(21) Vapaavalintaisen vaakasuuntaisen jiirikulman luki-
tusnuppi
(22) Vaakasuuntaisen jiirikulman säätövipu
(23) Kaatumissuoja
(24) Vaakasuuntaisen jiirikulman osoitin
(25) Vaakasuuntaisten perusjiirikulmien lovet
Suomi | 157
