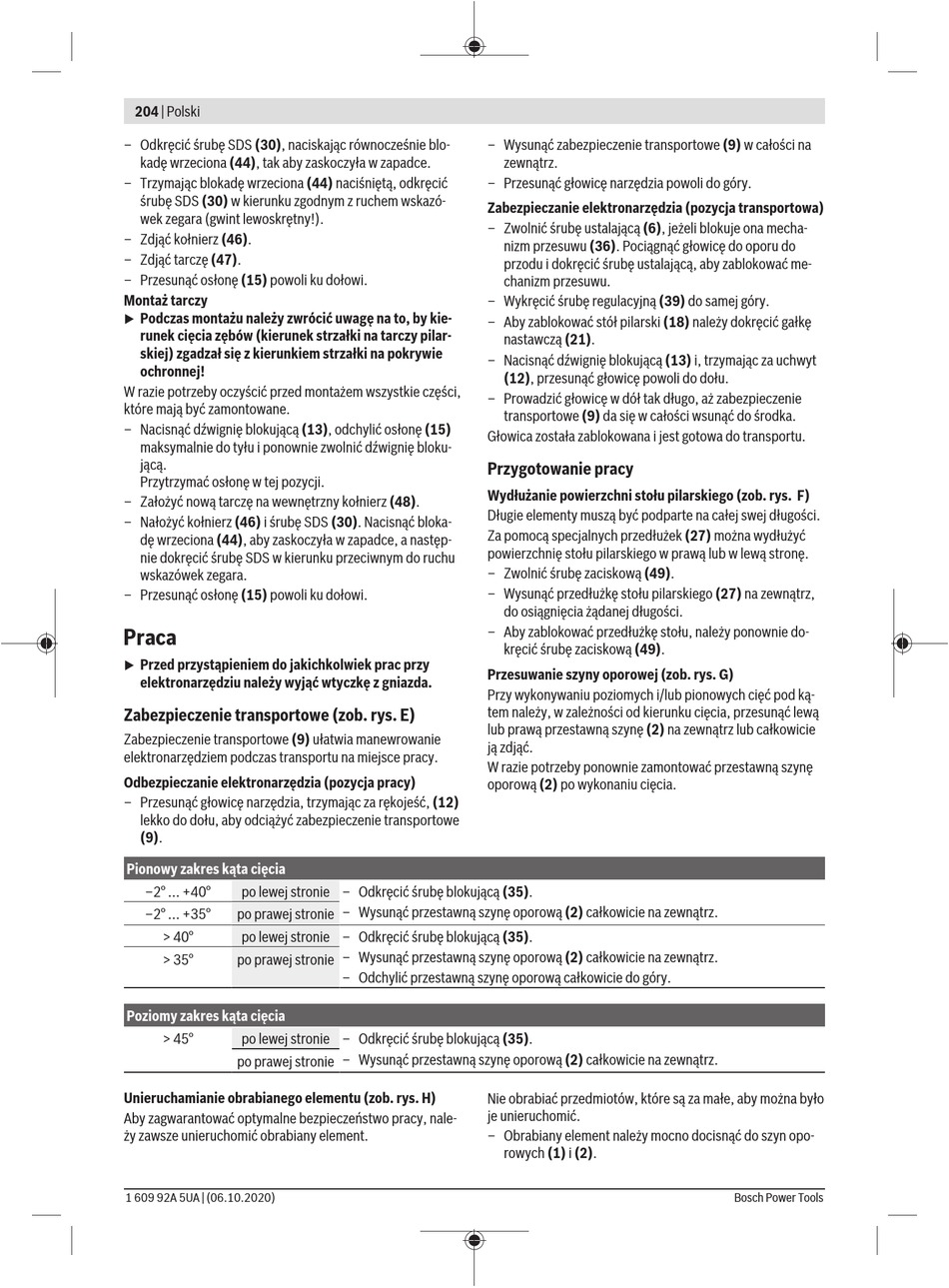

204 | Polski
– Odkręcić śrubę SDS (30), naciskając równocześnie blo-
kadę wrzeciona (44), tak aby zaskoczyła w zapadce.
– Trzymając blokadę wrzeciona (44) naciśniętą, odkręcić
śrubę SDS (30) w kierunku zgodnym z ruchem wskazó-
wek zegara (gwint lewoskrętny!).
– Zdjąć kołnierz (46).
– Zdjąć tarczę (47).
– Przesunąć osłonę (15) powoli ku dołowi.
Montaż tarczy
Podczas montażu należy zwrócić uwagę na to, by kie-
u
runek cięcia zębów (kierunek strzałki na tarczy pilar-
skiej) zgadzał się z kierunkiem strzałki na pokrywie
ochronnej!
W razie potrzeby oczyścić przed montażem wszystkie części,
które mają być zamontowane.
– Nacisnąć dźwignię blokującą (13), odchylić osłonę (15)
maksymalnie do tyłu i ponownie zwolnić dźwignię bloku-
jącą.
Przytrzymać osłonę w tej pozycji.
– Założyć nową tarczę na wewnętrzny kołnierz (48).
– Nałożyć kołnierz (46) i śrubę SDS (30). Nacisnąć bloka-
dę wrzeciona (44), aby zaskoczyła w zapadce, a następ-
nie dokręcić śrubę SDS w kierunku przeciwnym do ruchu
wskazówek zegara.
– Przesunąć osłonę (15) powoli ku dołowi.
Praca
Przed przystąpieniem do jakichkolwiek prac przy
u
elektronarzędziu należy wyjąć wtyczkę z gniazda.
Zabezpieczenie transportowe (zob. rys. E)
Zabezpieczenie transportowe (9) ułatwia manewrowanie
elektronarzędziem podczas transportu na miejsce pracy.
Odbezpieczanie elektronarzędzia (pozycja pracy)
– Przesunąć głowicę narzędzia, trzymając za rękojeść, (12)
lekko do dołu, aby odciążyć zabezpieczenie transportowe
(9).
Pionowy zakres kąta cięcia
–2° ... +40° po lewej stronie – Odkręcić śrubę blokującą (35).
–2° ... +35° po prawej stronie
> 40° po lewej stronie – Odkręcić śrubę blokującą (35).
> 35° po prawej stronie
Poziomy zakres kąta cięcia
> 45° po lewej stronie – Odkręcić śrubę blokującą (35).
po prawej stronie
Unieruchamianie obrabianego elementu (zob. rys. H)
Aby zagwarantować optymalne bezpieczeństwo pracy, nale-
ży zawsze unieruchomić obrabiany element.
1 609 92A 5UA | (06.10.2020)
– Wysunąć zabezpieczenie transportowe (9) w całości na
zewnątrz.
– Przesunąć głowicę narzędzia powoli do góry.
Zabezpieczanie elektronarzędzia (pozycja transportowa)
– Zwolnić śrubę ustalającą (6), jeżeli blokuje ona mecha-
nizm przesuwu (36). Pociągnąć głowicę do oporu do
przodu i dokręcić śrubę ustalającą, aby zablokować me-
chanizm przesuwu.
– Wykręcić śrubę regulacyjną (39) do samej góry.
– Aby zablokować stół pilarski (18) należy dokręcić gałkę
nastawczą (21).
– Nacisnąć dźwignię blokującą (13) i, trzymając za uchwyt
(12), przesunąć głowicę powoli do dołu.
– Prowadzić głowicę w dół tak długo, aż zabezpieczenie
transportowe (9) da się w całości wsunąć do środka.
Głowica została zablokowana i jest gotowa do transportu.

Przygotowanie pracy

Wydłużanie powierzchni stołu pilarskiego (zob. rys. F)
Długie elementy muszą być podparte na całej swej długości.
Za pomocą specjalnych przedłużek (27) można wydłużyć
powierzchnię stołu pilarskiego w prawą lub w lewą stronę.
– Zwolnić śrubę zaciskową (49).
– Wysunąć przedłużkę stołu pilarskiego (27) na zewnątrz,
do osiągnięcia żądanej długości.
– Aby zablokować przedłużkę stołu, należy ponownie do-
kręcić śrubę zaciskową (49).
Przesuwanie szyny oporowej (zob. rys. G)
Przy wykonywaniu poziomych i/lub pionowych cięć pod ką-
tem należy, w zależności od kierunku cięcia, przesunąć lewą
lub prawą przestawną szynę (2) na zewnątrz lub całkowicie
ją zdjąć.
W razie potrzeby ponownie zamontować przestawną szynę
oporową (2) po wykonaniu cięcia.
– Wysunąć przestawną szynę oporową (2) całkowicie na zewnątrz.
– Wysunąć przestawną szynę oporową (2) całkowicie na zewnątrz.
– Odchylić przestawną szynę oporową całkowicie do góry.
– Wysunąć przestawną szynę oporową (2) całkowicie na zewnątrz.
Nie obrabiać przedmiotów, które są za małe, aby można było
je unieruchomić.
– Obrabiany element należy mocno docisnąć do szyn opo-
rowych (1) i (2).
