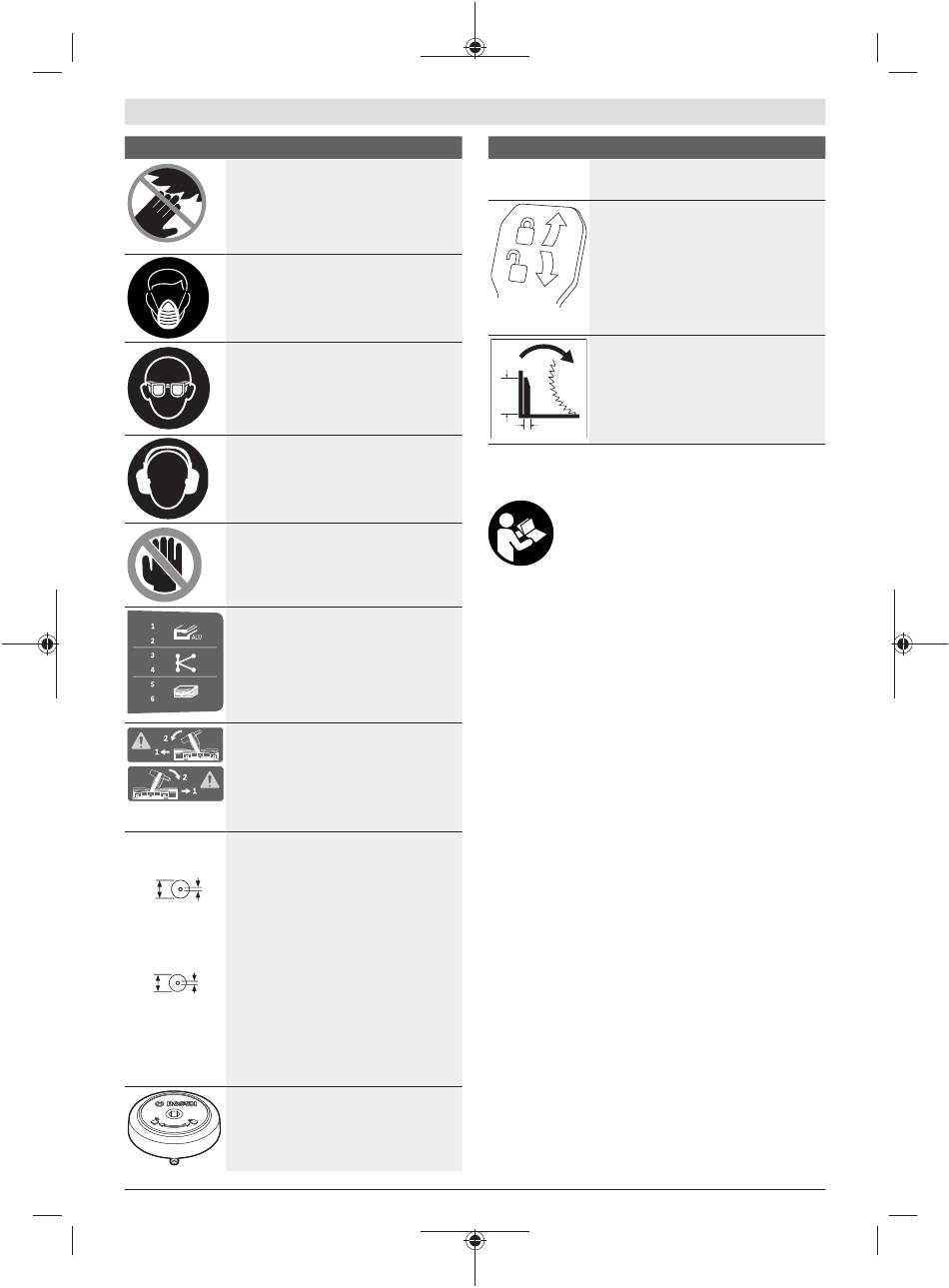

Символи та їхнє значення
Не підставляйте руки в зону
розпилювання, коли
електроінструмент працює.
Доторкання до пиляльного полотна
становить небезпеку поранення.
Вдягайте пилозахисну маску.
Вдягайте захисні окуляри.
Вдягайте навушники. Шум може
пошкодити слух.
Небезпечна зона! За можливості не
підставляйте в неї кисті, пальці або
руки.
В таблиці показана рекомендована
частота обертання залежно від
оброблюваного матеріалу: алюміній,
пластмаса, деревина.
(доступно не для всіх версій залежно
від регіону)
При розпилюванні під вертикальним
кутом або під горизонтальним кутом
нахилу > 45° треба витягти пересувні
упорні планки назовні або взагалі
зняти їх.
3 601 M22 6.. Beachten Sie die Abmessungen des
Sägeblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von
Reduzierstücken notwendig ist, achten
3 601 M22 640
Sie darauf, dass die Abmessungen des
3 601 M22 6B0
Reduzierstücks zur Stammblattdicke und
zum Lochdurchmesser des Sägeblatts
sowie zum Durchmesser der
305 mm 25.4 mm
Werkzeugspindel passen. Verwenden Sie
möglichst die mit dem Sägeblatt
mitgelieferten Reduzierstücke.
Der Sägeblattdurchmesser muss der
Angabe auf dem Symbol entsprechen.
Показує напрямок повертання пальця
SDS для затягування пиляльного
полотна (проти стрілки годинника) або
Bosch Power Tools
Символи та їхнє значення
для відпускання пиляльного полотна
(за стрілкою годинника).
Затискний важіль затиснений:
налаштоване на кронштейні значення
вертикального кута розпилювання
зберігається.
Затискний важіль відпущений:
можливість настроювання
вертикальних кутів розпилювання.
Напрямок обертання розпірного
елемента підтягувального пристрою
для розпилювання широких
175 mm
профільних рейок.
20 mm
Опис продукту і послуг
Прочитайте всі застереження і вказівки.
Невиконання вказівок з техніки безпеки та
інструкцій може призвести до ураження
електричним струмом, пожежі та/або
важких серйозних травм.
Будь ласка, дотримуйтеся ілюстрацій на початку
інструкції з експлуатації.
Призначення приладу
Електроінструмент призначений для стаціонарного
прямого поздовжнього та поперечного розпилювання
деревини. При цьому можливі горизонтальні кути
розпилювання від –52 ° до +60 ° і вертикальні кути
розпилювання від 47 ° (ліворуч) до 47 ° (праворуч).
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м'яких порід дерева, а також
деревностружкових і деревноволокнистих плит.
При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення електроприладу на сторінці з малюнком.
(1) Упорна шина
(2) Пересувна упорна планка
(3) Упор для стандартних кутів розпилювання 47°,
45°, 33,9° і 22,5° (вертикальних)
(4) Шкала кутів розпилювання (вертикальних)
(5) Індикатор кута розпилювання (вертикального)
при нахилі праворуч
(6) Фіксуючий гвинт підтягувального пристрою
(7) Затискний важіль для будь-якого кута
розпилювання (вертикального)
(8) Регулятор кількості обертів
(9) Транспортний фіксатор
