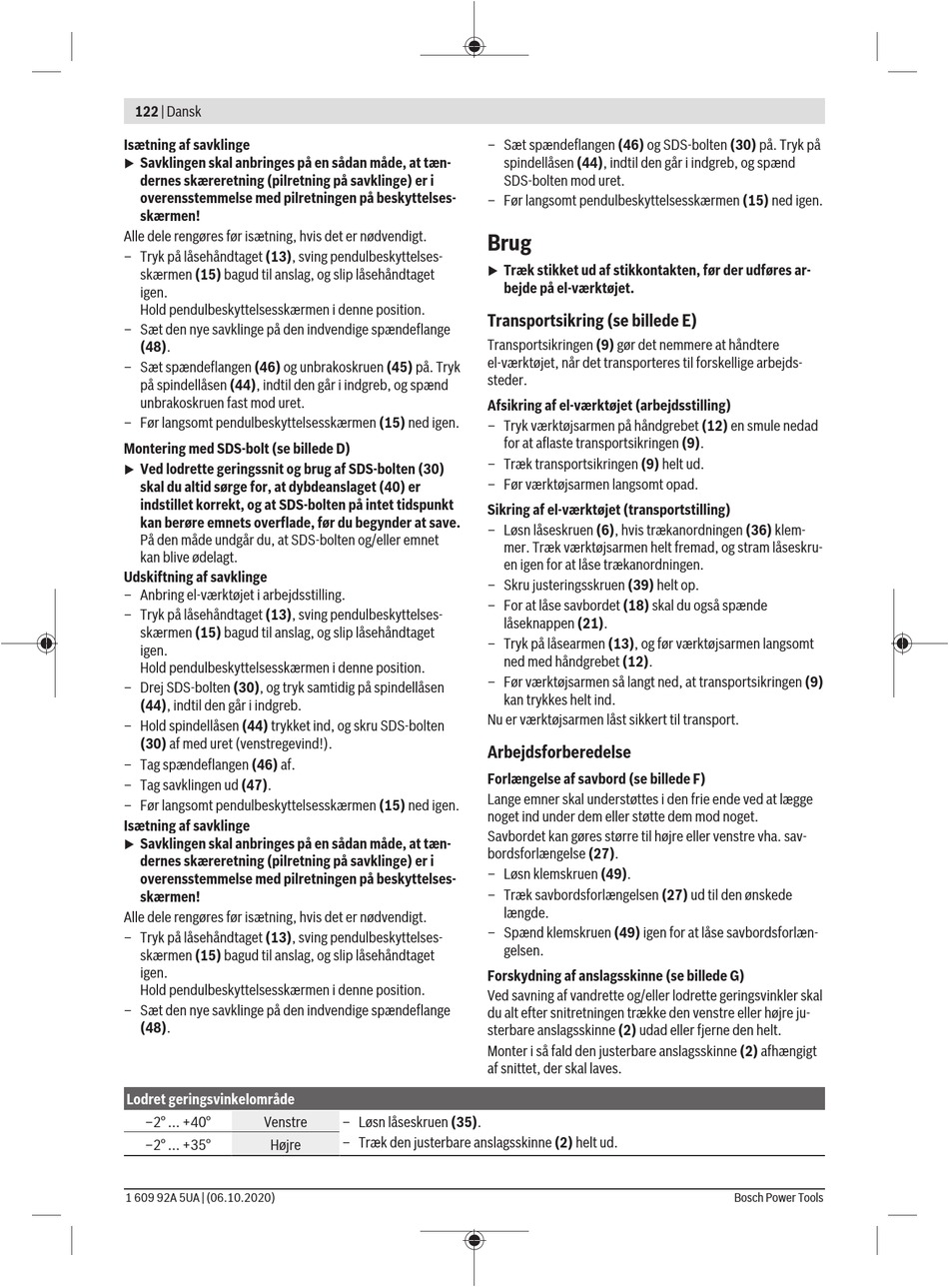

122 | Dansk
Isætning af savklinge
Savklingen skal anbringes på en sådan måde, at tæn-
u
dernes skæreretning (pilretning på savklinge) er i
overensstemmelse med pilretningen på beskyttelses-
skærmen!
Alle dele rengøres før isætning, hvis det er nødvendigt.
– Tryk på låsehåndtaget (13), sving pendulbeskyttelses-
skærmen (15) bagud til anslag, og slip låsehåndtaget
igen.
Hold pendulbeskyttelsesskærmen i denne position.
– Sæt den nye savklinge på den indvendige spændeflange
(48).
– Sæt spændeflangen (46) og unbrakoskruen (45) på. Tryk
på spindellåsen (44), indtil den går i indgreb, og spænd
unbrakoskruen fast mod uret.
– Før langsomt pendulbeskyttelsesskærmen (15) ned igen.
Montering med SDS-bolt (se billede D)
Ved lodrette geringssnit og brug af SDS-bolten (30)
u
skal du altid sørge for, at dybdeanslaget (40) er
indstillet korrekt, og at SDS-bolten på intet tidspunkt
kan berøre emnets overflade, før du begynder at save.
På den måde undgår du, at SDS-bolten og/eller emnet
kan blive ødelagt.
Udskiftning af savklinge
– Anbring el-værktøjet i arbejdsstilling.
– Tryk på låsehåndtaget (13), sving pendulbeskyttelses-
skærmen (15) bagud til anslag, og slip låsehåndtaget
igen.
Hold pendulbeskyttelsesskærmen i denne position.
– Drej SDS-bolten (30), og tryk samtidig på spindellåsen
(44), indtil den går i indgreb.
– Hold spindellåsen (44) trykket ind, og skru SDS-bolten
(30) af med uret (venstregevind!).
– Tag spændeflangen (46) af.
– Tag savklingen ud (47).
– Før langsomt pendulbeskyttelsesskærmen (15) ned igen.
Isætning af savklinge
Savklingen skal anbringes på en sådan måde, at tæn-
u
dernes skæreretning (pilretning på savklinge) er i
overensstemmelse med pilretningen på beskyttelses-
skærmen!
Alle dele rengøres før isætning, hvis det er nødvendigt.
– Tryk på låsehåndtaget (13), sving pendulbeskyttelses-
skærmen (15) bagud til anslag, og slip låsehåndtaget
igen.
Hold pendulbeskyttelsesskærmen i denne position.
– Sæt den nye savklinge på den indvendige spændeflange
(48).
Lodret geringsvinkelområde
–2° ... +40°
Venstre
–2° ... +35°
Højre
1 609 92A 5UA | (06.10.2020)
– Sæt spændeflangen (46) og SDS-bolten (30) på. Tryk på
spindellåsen (44), indtil den går i indgreb, og spænd
SDS-bolten mod uret.
– Før langsomt pendulbeskyttelsesskærmen (15) ned igen.
Brug
Træk stikket ud af stikkontakten, før der udføres ar-
u
bejde på el‑værktøjet.
Transportsikring (se billede E)
Transportsikringen (9) gør det nemmere at håndtere
el‑værktøjet, når det transporteres til forskellige arbejds-
steder.
Afsikring af el-værktøjet (arbejdsstilling)
– Tryk værktøjsarmen på håndgrebet (12) en smule nedad
for at aflaste transportsikringen (9).
– Træk transportsikringen (9) helt ud.
– Før værktøjsarmen langsomt opad.
Sikring af el-værktøjet (transportstilling)
– Løsn låseskruen (6), hvis trækanordningen (36) klem-
mer. Træk værktøjsarmen helt fremad, og stram låseskru-
en igen for at låse trækanordningen.
– Skru justeringsskruen (39) helt op.
– For at låse savbordet (18) skal du også spænde
låseknappen (21).
– Tryk på låsearmen (13), og før værktøjsarmen langsomt
ned med håndgrebet (12).
– Før værktøjsarmen så langt ned, at transportsikringen (9)
kan trykkes helt ind.
Nu er værktøjsarmen låst sikkert til transport.
Arbejdsforberedelse
Forlængelse af savbord (se billede F)
Lange emner skal understøttes i den frie ende ved at lægge
noget ind under dem eller støtte dem mod noget.
Savbordet kan gøres større til højre eller venstre vha. sav-
bordsforlængelse (27).
– Løsn klemskruen (49).
– Træk savbordsforlængelsen (27) ud til den ønskede
længde.
– Spænd klemskruen (49) igen for at låse savbordsforlæn-
gelsen.
Forskydning af anslagsskinne (se billede G)
Ved savning af vandrette og/eller lodrette geringsvinkler skal
du alt efter snitretningen trække den venstre eller højre ju-
sterbare anslagsskinne (2) udad eller fjerne den helt.
Monter i så fald den justerbare anslagsskinne (2) afhængigt
af snittet, der skal laves.
– Løsn låseskruen (35).
– Træk den justerbare anslagsskinne (2) helt ud.
Bosch Power Tools
