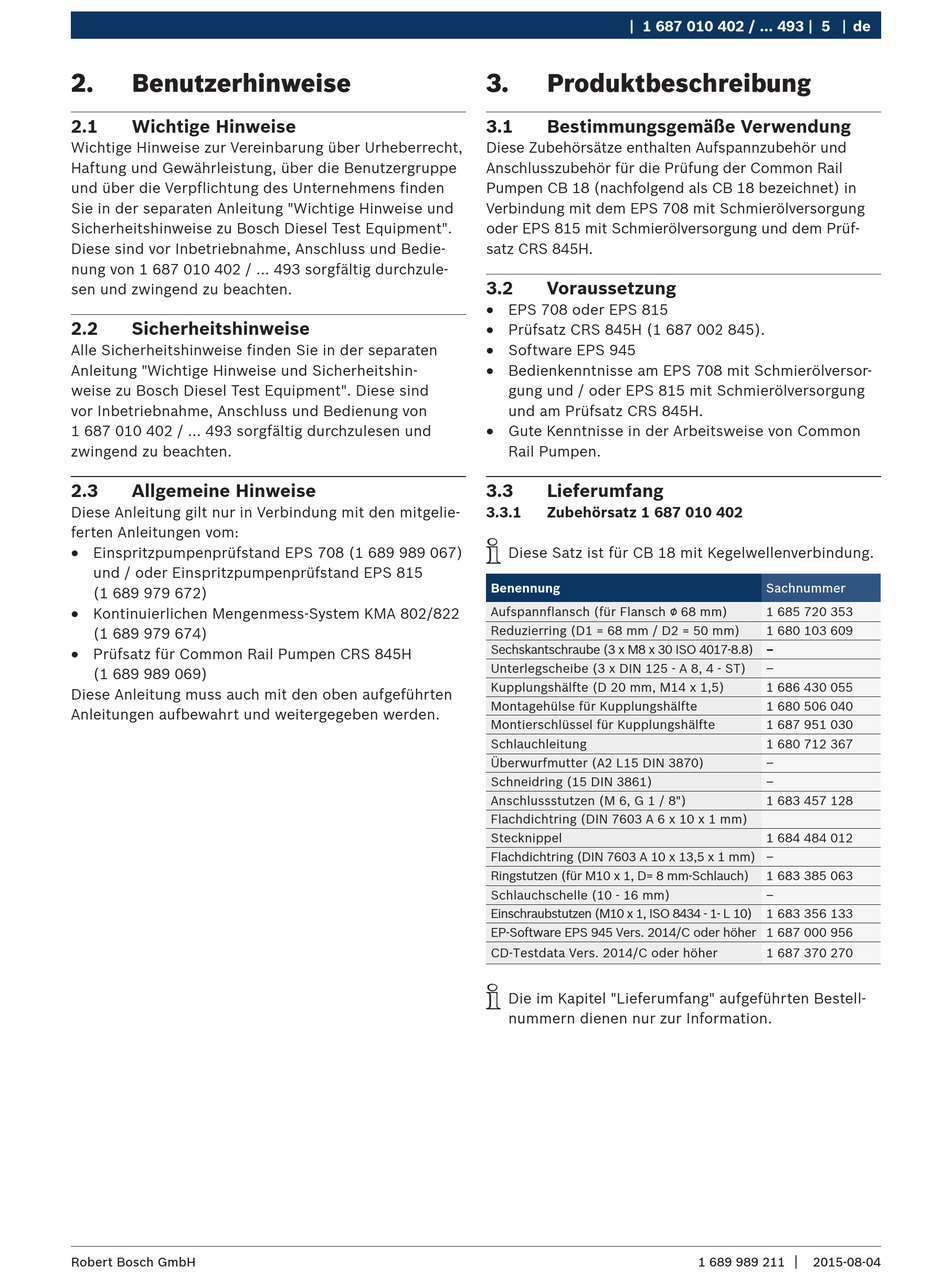

2.
Benutzerhinweise
2.1
Wichtige Hinweise
Wichtige Hinweise zur Vereinbarung über Urheberrecht,
Haftung und Gewährleistung, über die Benutzergruppe
und über die Verpflichtung des Unternehmens finden
Sie in der separaten Anleitung "Wichtige Hinweise und
Sicherheitshinweise zu Bosch Diesel Test Equipment".
Diese sind vor Inbetriebnahme, Anschluss und Bedie-
nung von 1 687 010 402 / ... 493 sorgfältig durchzule-
sen und zwingend zu beachten.
2.2
Sicherheitshinweise
Alle Sicherheitshinweise finden Sie in der separaten
Anleitung "Wichtige Hinweise und Sicherheitshin-
weise zu Bosch Diesel Test Equipment". Diese sind
vor Inbetriebnahme, Anschluss und Bedienung von
1 687 010 402 / ... 493 sorgfältig durchzulesen und
zwingend zu beachten.
2.3
Allgemeine Hinweise
Diese Anleitung gilt nur in Verbindung mit den mitgelie-
ferten Anleitungen vom:
R
Einspritzpumpenprüfstand EPS 708 (1 689 989 067)
und / oder Einspritzpumpenprüfstand EPS 815
(1 689 979 672)
R
Kontinuierlichen Mengenmess-System KMA 802/822
(1 689 979 674)
R
Prüfsatz für Common Rail Pumpen CRS 845H
(1 689 989 069)
Diese Anleitung muss auch mit den oben aufgeführten
Anleitungen aufbewahrt und weitergegeben werden.
Robert Bosch GmbH
| 1 687 010 402 / ... 493 | 5
3.
Produktbeschreibung
3.1
Bestimmungsgemäße Verwendung
Diese Zubehörsätze enthalten Aufspannzubehör und
Anschlusszubehör für die Prüfung der Common Rail
Pumpen CB 18 (nachfolgend als CB 18 bezeichnet) in
Verbindung mit dem EPS 708 mit Schmierölversorgung
oder EPS 815 mit Schmierölversorgung und dem Prüf-
satz CRS 845H.
3.2
Voraussetzung
R
EPS 708 oder EPS 815
R
Prüfsatz CRS 845H (1 687 002 845).
R
Software EPS 945
R
Bedienkenntnisse am EPS 708 mit Schmierölversor-
gung und / oder EPS 815 mit Schmierölversorgung
und am Prüfsatz CRS 845H.
R
Gute Kenntnisse in der Arbeitsweise von Common
Rail Pumpen.
3.3
Lieferumfang
3.3.1
Zubehörsatz 1 687 010 402
i
Diese Satz ist für CB 18 mit Kegelwellenverbindung.
Benennung
Aufspannflansch (für Flansch 68 mm)
Reduzierring (D1 = 68 mm / D2 = 50 mm)
Sechskantschraube (3 x M8 x 30 ISO 4017-8.8) –
Unterlegscheibe (3 x DIN 125 - A 8, 4 - ST)
Kupplungshälfte (D 20 mm, M14 x 1,5)
Montagehülse für Kupplungshälfte
Montierschlüssel für Kupplungshälfte
Schlauchleitung
Überwurfmutter (A2 L15 DIN 3870)
Schneidring (15 DIN 3861)
Anschlussstutzen (M 6, G 1 / 8")
Flachdichtring (DIN 7603 A 6 x 10 x 1 mm)
Stecknippel
Flachdichtring (DIN 7603 A 10 x 13,5 x 1 mm) –
Ringstutzen (für M10 x 1, D= 8 mm-Schlauch)
Schlauchschelle (10 - 16 mm)
Einschraubstutzen (M10 x 1, ISO 8434 - 1- L 10)
EP-Software EPS 945 Vers. 2014/C oder höher 1 687 000 956
CD-Testdata Vers. 2014/C oder höher
i
Die im Kapitel "Lieferumfang" aufgeführten Bestell-
nummern dienen nur zur Information.
de
Sachnummer
1 685 720 353
1 680 103 609
–
1 686 430 055
1 680 506 040
1 687 951 030
1 680 712 367
–
–
1 683 457 128
1 684 484 012
1 683 385 063
–
1 683 356 133
1 687 370 270
|
1 689 989 211
2015-08-04
