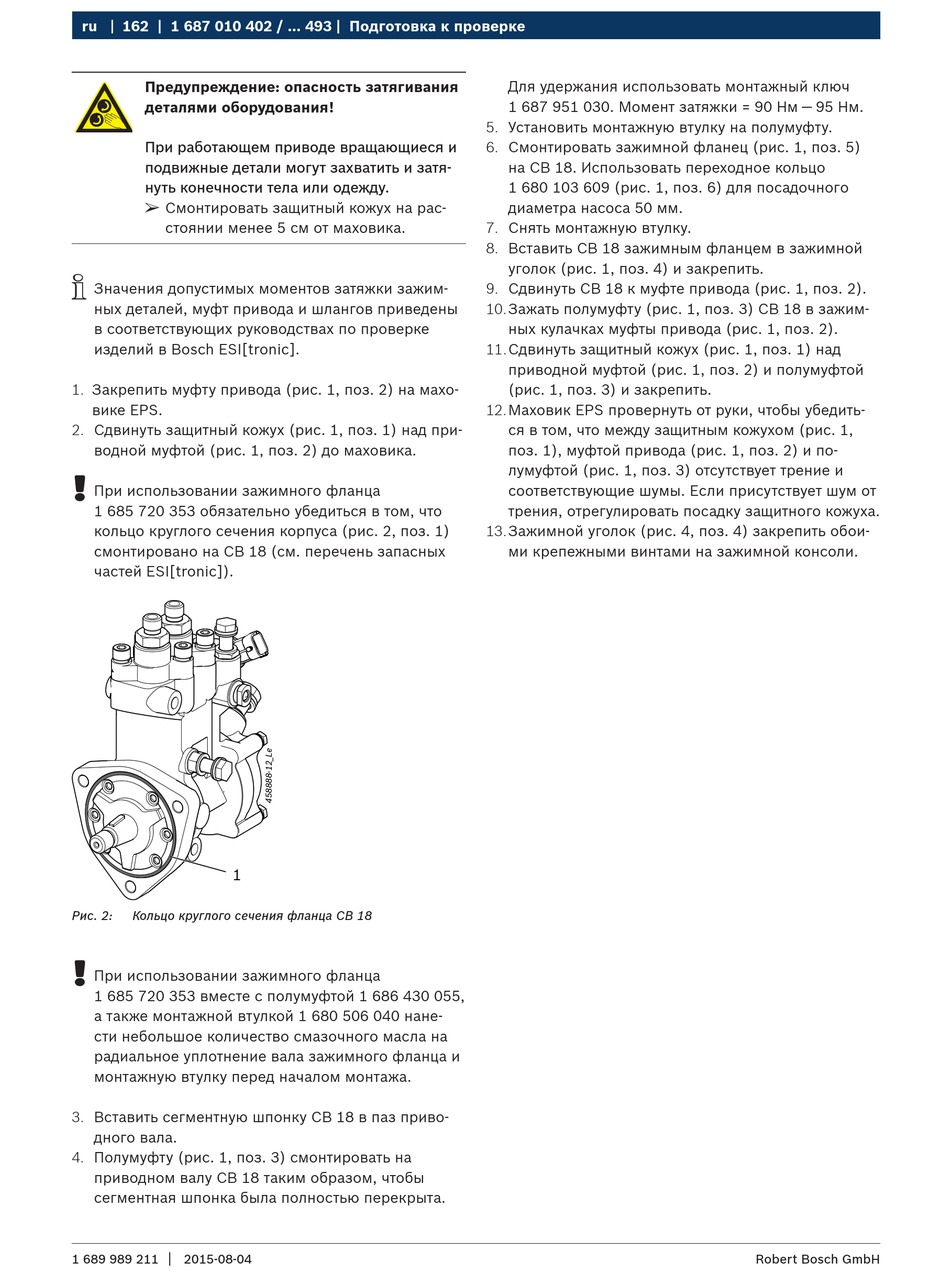

ru 162 | 1 687 010 402 / ... 493 | Подготовка к проверке
Предупреждение: опасность затягивания
деталями оборудования!
При работающем приводе вращающиеся и
подвижные детали могут захватить и затя-
нуть конечности тела или одежду.
¶
Смонтировать защитный кожух на рас-
стоянии менее 5 см от маховика.
i
Значения допустимых моментов затяжки зажим-
ных деталей, муфт привода и шлангов приведены
в соответствующих руководствах по проверке
изделий в Bosch ESI[tronic].
1. Закрепить муфту привода (рис. 1, поз. 2) на махо-
вике EPS.
2. Сдвинуть защитный кожух (рис. 1, поз. 1) над при-
водной муфтой (рис. 1, поз. 2) до маховика.
!
При использовании зажимного фланца
1 685 720 353 обязательно убедиться в том, что
кольцо круглого сечения корпуса (рис. 2, поз. 1)
смонтировано на CB 18 (см. перечень запасных
частей ESI[tronic]).
1
Рис. 2: Кольцо круглого сечения фланца CB 18
!
При использовании зажимного фланца
1 685 720 353 вместе с полумуфтой 1 686 430 055,
а также монтажной втулкой 1 680 506 040 нане-
сти небольшое количество смазочного масла на
радиальное уплотнение вала зажимного фланца и
монтажную втулку перед началом монтажа.
3. Вставить сегментную шпонку CB 18 в паз приво-
дного вала.
4. Полумуфту (рис. 1, поз. 3) смонтировать на
приводном валу CB 18 таким образом, чтобы
сегментная шпонка была полностью перекрыта.
|
1 689 989 211 2015-08-04
Для удержания использовать монтажный ключ
1 687 951 030. Момент затяжки = 90 Нм — 95 Нм.
5. Установить монтажную втулку на полумуфту.
6. Смонтировать зажимной фланец (рис. 1, поз. 5)
на CB 18. Использовать переходное кольцо
1 680 103 609 (рис. 1, поз. 6) для посадочного
диаметра насоса 50 мм.
7. Снять монтажную втулку.
8. Вставить CB 18 зажимным фланцем в зажимной
уголок (рис. 1, поз. 4) и закрепить.
9. Сдвинуть CB 18 к муфте привода (рис. 1, поз. 2).
10. Зажать полумуфту (рис. 1, поз. 3) CB 18 в зажим-
ных кулачках муфты привода (рис. 1, поз. 2).
11. Сдвинуть защитный кожух (рис. 1, поз. 1) над
приводной муфтой (рис. 1, поз. 2) и полумуфтой
(рис. 1, поз. 3) и закрепить.
12. Маховик EPS провернуть от руки, чтобы убедить-
ся в том, что между защитным кожухом (рис. 1,
поз. 1), муфтой привода (рис. 1, поз. 2) и по-
лумуфтой (рис. 1, поз. 3) отсутствует трение и
соответствующие шумы. Если присутствует шум от
трения, отрегулировать посадку защитного кожуха.
13. Зажимной уголок (рис. 4, поз. 4) закрепить обои-
ми крепежными винтами на зажимной консоли.
