Uyarı - İçeri çekilme tehlikesi!
Tahrikin çalışması sırasında dönen veya hare-
ketli parçalar, vücut uzuvlarını veya kıyafetleri
yakalayabilir ve içeri çekebilir.
¶
Koruma kapağını volana < 5 cm bir uzaklık-
ta monte edin.
i
Bağlama parçaları, tahrik kavramaları ve hortumlar için
müsaade edilen sıkma torkları, Bosch ESI[tronic]'deki
ilgili ürün test talimatında sunulmaktadır.
1. Tahrik kavramasını (şek. 1, poz. 2) EPS'nin volanına
tespitleyin.
2. Koruma kapağını (şek. 1, poz. 1), volanın bulunduğu
yere kadartahrik kavraması (şek. 1, poz. 2) üzerine
geçirin.
!
Bağlama flanşı 1 685 720 353 kullanıldığında, gövde
O-ringin (şek. 2, poz. 1) CB 18'e monta edilmiş oldu-
ğunda mutlak şekilde dikkat edilmelidir (ayrıca bkz.
ESI[tronic] yedek parça listesi).
1

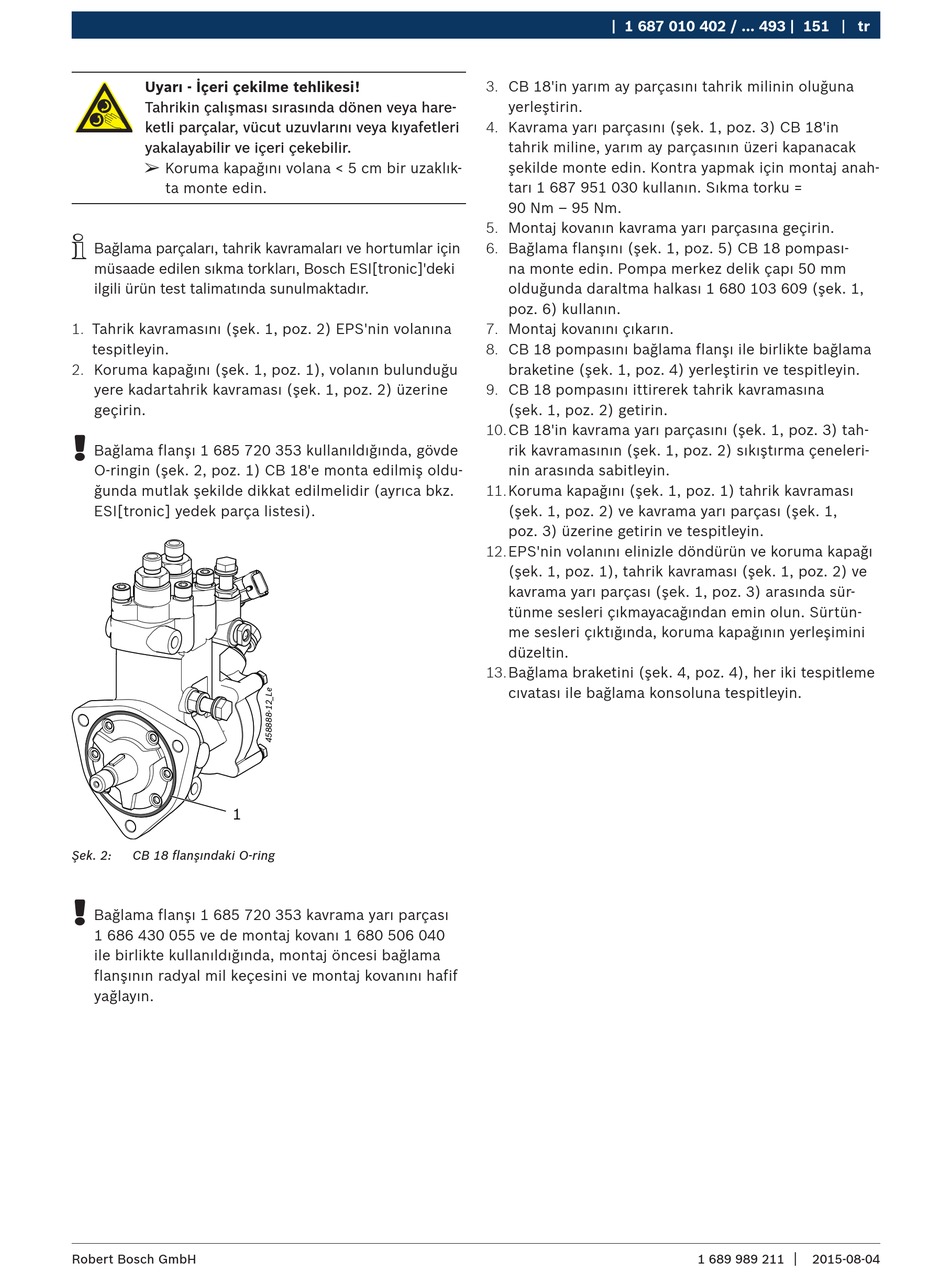

Şek. 2: CB 18 flanşındaki O-ring
!
Bağlama flanşı 1 685 720 353 kavrama yarı parçası
1 686 430 055 ve de montaj kovanı 1 680 506 040
ile birlikte kullanıldığında, montaj öncesi bağlama
flanşının radyal mil keçesini ve montaj kovanını hafif
yağlayın.
Robert Bosch GmbH
| 1 687 010 402 / ... 493 | 151
3. CB 18'in yarım ay parçasını tahrik milinin oluğuna
yerleştirin.
4. Kavrama yarı parçasını (şek. 1, poz. 3) CB 18'in
tahrik miline, yarım ay parçasının üzeri kapanacak
şekilde monte edin. Kontra yapmak için montaj anah-
tarı 1 687 951 030 kullanın. Sıkma torku =
90 Nm – 95 Nm.
5. Montaj kovanın kavrama yarı parçasına geçirin.
6. Bağlama flanşını (şek. 1, poz. 5) CB 18 pompası-
na monte edin. Pompa merkez delik çapı 50 mm
olduğunda daraltma halkası 1 680 103 609 (şek. 1,
poz. 6) kullanın.
7. Montaj kovanını çıkarın.
8. CB 18 pompasını bağlama flanşı ile birlikte bağlama
braketine (şek. 1, poz. 4) yerleştirin ve tespitleyin.
9. CB 18 pompasını ittirerek tahrik kavramasına
(şek. 1, poz. 2) getirin.
10. CB 18'in kavrama yarı parçasını (şek. 1, poz. 3) tah-
rik kavramasının (şek. 1, poz. 2) sıkıştırma çeneleri-
nin arasında sabitleyin.
11. Koruma kapağını (şek. 1, poz. 1) tahrik kavraması
(şek. 1, poz. 2) ve kavrama yarı parçası (şek. 1,
poz. 3) üzerine getirin ve tespitleyin.
12. EPS'nin volanını elinizle döndürün ve koruma kapağı
(şek. 1, poz. 1), tahrik kavraması (şek. 1, poz. 2) ve
kavrama yarı parçası (şek. 1, poz. 3) arasında sür-
tünme sesleri çıkmayacağından emin olun. Sürtün-
me sesleri çıktığında, koruma kapağının yerleşimini
düzeltin.
13. Bağlama braketini (şek. 4, poz. 4), her iki tespitleme
cıvatası ile bağlama konsoluna tespitleyin.
