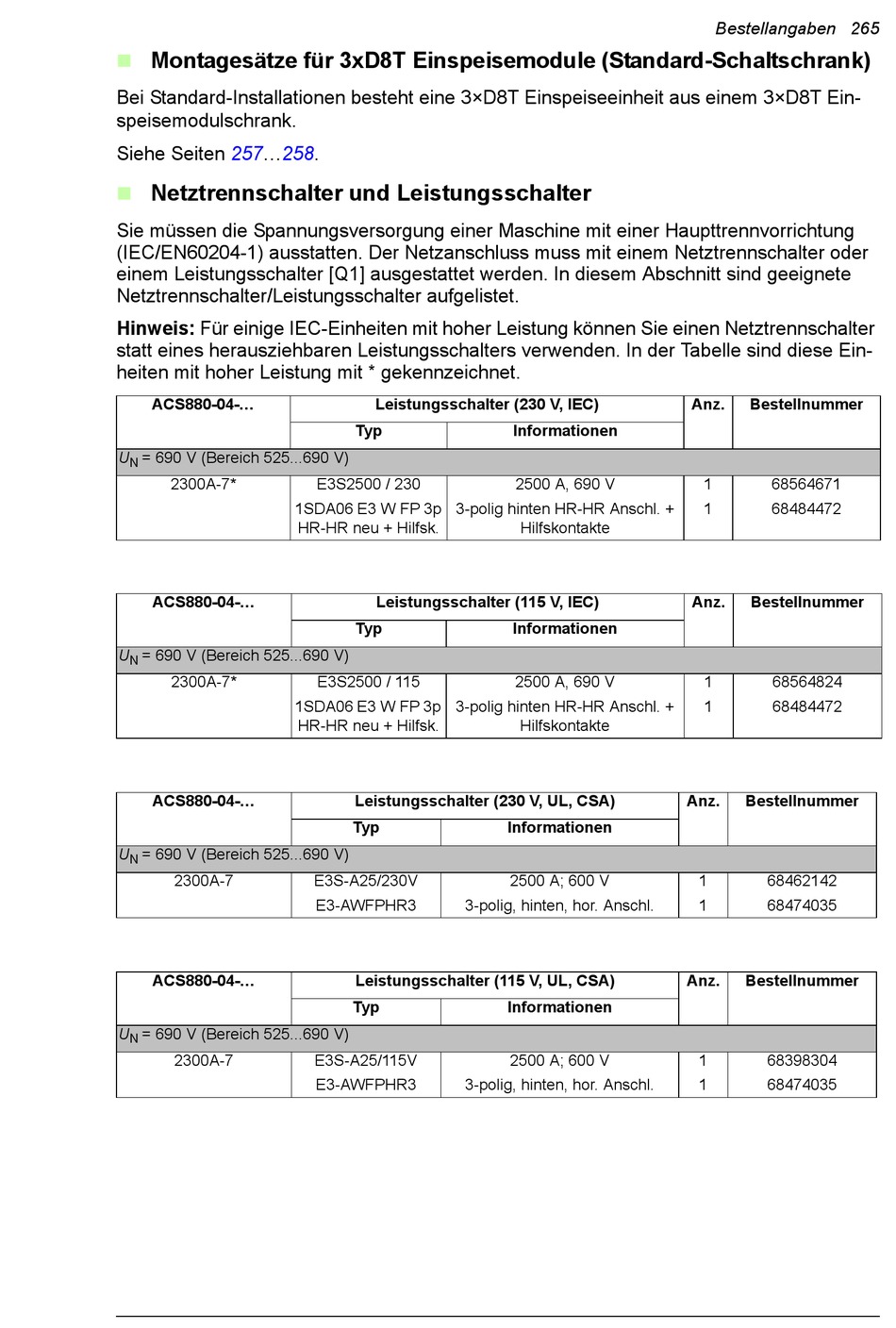

Montagesätze für 3xD8T Einspeisemodule (Standard-Schaltschrank)

Bei Standard-Installationen besteht eine 3×D8T Einspeiseeinheit aus einem 3×D8T Ein-
speisemodulschrank.
Siehe Seiten 257...258.

Netztrennschalter und Leistungsschalter


Sie müssen die Spannungsversorgung einer Maschine mit einer Haupttrennvorrichtung
(IEC/EN60204-1) ausstatten. Der Netzanschluss muss mit einem Netztrennschalter oder
einem Leistungsschalter [Q1] ausgestattet werden. In diesem Abschnitt sind geeignete
Netztrennschalter/Leistungsschalter aufgelistet.
Hinweis: Für einige IEC-Einheiten mit hoher Leistung können Sie einen Netztrennschalter
statt eines herausziehbaren Leistungsschalters verwenden. In der Tabelle sind diese Ein-
heiten mit hoher Leistung mit * gekennzeichnet.
ACS880-04-...
U = 690 V (Bereich 525...690 V)
N
2300A-7*
ACS880-04-...
U = 690 V (Bereich 525...690 V)
N
2300A-7*
ACS880-04-...
U = 690 V (Bereich 525...690 V)
N
2300A-7
ACS880-04-...
U = 690 V (Bereich 525...690 V)
N
2300A-7
Leistungsschalter (230 V, IEC)
Typ
E3S2500 / 230
1SDA06 E3 W FP 3p 3-polig hinten HR-HR Anschl. +
HR-HR neu + Hilfsk.
Leistungsschalter (115 V, IEC)
Typ
E3S2500 / 115
1SDA06 E3 W FP 3p 3-polig hinten HR-HR Anschl. +
HR-HR neu + Hilfsk.
Leistungsschalter (230 V, UL, CSA)
Typ
E3S-A25/230V
E3-AWFPHR3
Leistungsschalter (115 V, UL, CSA)
Typ
E3S-A25/115V
E3-AWFPHR3
Informationen
2500 A, 690 V
Hilfskontakte
Informationen
2500 A, 690 V
Hilfskontakte
Informationen
2500 A; 600 V
3-polig, hinten, hor. Anschl.
Informationen
2500 A; 600 V
3-polig, hinten, hor. Anschl.
Bestellangaben 265
Anz. Bestellnummer
1 68564671
1 68484472
Anz. Bestellnummer
1 68564824
1 68484472
Anz. Bestellnummer
1 68462142
1 68474035
Anz. Bestellnummer
1 68398304
1 68474035
