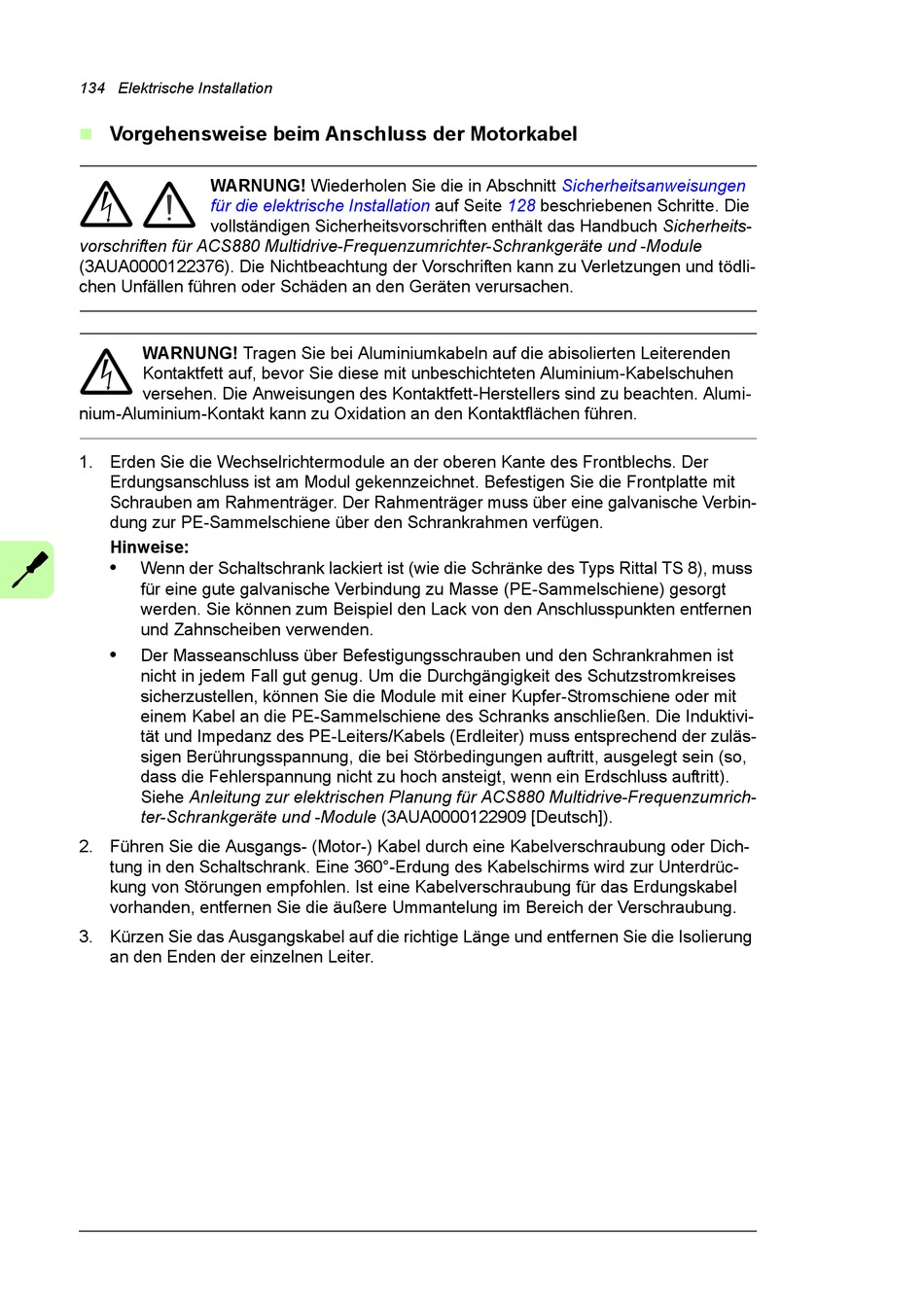

Vorgehensweise beim Anschluss der Motorkabel


WARNUNG! Wiederholen Sie die in Abschnitt
für die elektrische Installation
vollständigen Sicherheitsvorschriften enthält das Handbuch Sicherheits-
vorschriften für ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und -Module
(3AUA0000122376). Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödli-
chen Unfällen führen oder Schäden an den Geräten verursachen.
WARNUNG! Tragen Sie bei Aluminiumkabeln auf die abisolierten Leiterenden
Kontaktfett auf, bevor Sie diese mit unbeschichteten Aluminium-Kabelschuhen
versehen. Die Anweisungen des Kontaktfett-Herstellers sind zu beachten. Alumi-
nium-Aluminium-Kontakt kann zu Oxidation an den Kontaktflächen führen.
1. Erden Sie die Wechselrichtermodule an der oberen Kante des Frontblechs. Der
Erdungsanschluss ist am Modul gekennzeichnet. Befestigen Sie die Frontplatte mit
Schrauben am Rahmenträger. Der Rahmenträger muss über eine galvanische Verbin-
dung zur PE-Sammelschiene über den Schrankrahmen verfügen.
Hinweise:
•
Wenn der Schaltschrank lackiert ist (wie die Schränke des Typs Rittal TS 8), muss
für eine gute galvanische Verbindung zu Masse (PE-Sammelschiene) gesorgt
werden. Sie können zum Beispiel den Lack von den Anschlusspunkten entfernen
und Zahnscheiben verwenden.
•
Der Masseanschluss über Befestigungsschrauben und den Schrankrahmen ist
nicht in jedem Fall gut genug. Um die Durchgängigkeit des Schutzstromkreises
sicherzustellen, können Sie die Module mit einer Kupfer-Stromschiene oder mit
einem Kabel an die PE-Sammelschiene des Schranks anschließen. Die Induktivi-
tät und Impedanz des PE-Leiters/Kabels (Erdleiter) muss entsprechend der zuläs-
sigen Berührungsspannung, die bei Störbedingungen auftritt, ausgelegt sein (so,
dass die Fehlerspannung nicht zu hoch ansteigt, wenn ein Erdschluss auftritt).
Siehe Anleitung zur elektrischen Planung für ACS880 Multidrive-Frequenzumrich-
ter-Schrankgeräte und -Module (3AUA0000122909 [Deutsch]).
2. Führen Sie die Ausgangs- (Motor-) Kabel durch eine Kabelverschraubung oder Dich-
tung in den Schaltschrank. Eine 360°-Erdung des Kabelschirms wird zur Unterdrüc-
kung von Störungen empfohlen. Ist eine Kabelverschraubung für das Erdungskabel
vorhanden, entfernen Sie die äußere Ummantelung im Bereich der Verschraubung.
3. Kürzen Sie das Ausgangskabel auf die richtige Länge und entfernen Sie die Isolierung
an den Enden der einzelnen Leiter.
