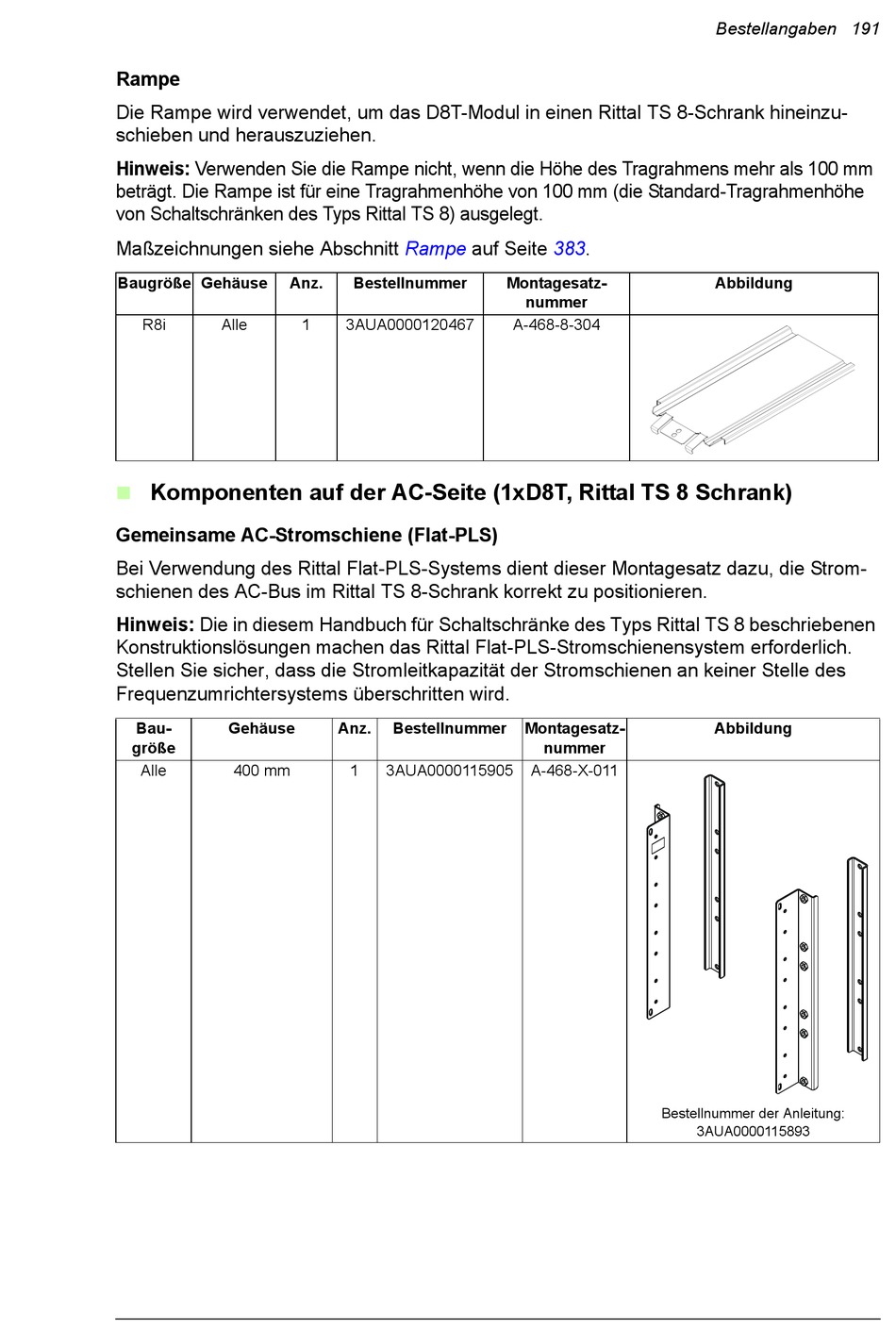

Rampe
Die Rampe wird verwendet, um das D8T-Modul in einen Rittal TS 8-Schrank hineinzu-
schieben und herauszuziehen.
Hinweis: Verwenden Sie die Rampe nicht, wenn die Höhe des Tragrahmens mehr als 100 mm
beträgt. Die Rampe ist für eine Tragrahmenhöhe von 100 mm (die Standard-Tragrahmenhöhe
von Schaltschränken des Typs Rittal TS 8) ausgelegt.
Maßzeichnungen siehe Abschnitt
Baugröße Gehäuse
R8i
Alle
Komponenten auf der AC-Seite (1xD8T, Rittal TS 8 Schrank)
Gemeinsame AC-Stromschiene (Flat-PLS)
Bei Verwendung des Rittal Flat-PLS-Systems dient dieser Montagesatz dazu, die Strom-
schienen des AC-Bus im Rittal TS 8-Schrank korrekt zu positionieren.
Hinweis: Die in diesem Handbuch für Schaltschränke des Typs Rittal TS 8 beschriebenen
Konstruktionslösungen machen das Rittal Flat-PLS-Stromschienensystem erforderlich.
Stellen Sie sicher, dass die Stromleitkapazität der Stromschienen an keiner Stelle des
Frequenzumrichtersystems überschritten wird.
Bau-
Gehäuse
größe
Alle
400 mm
Rampe
Anz.
Bestellnummer
1
3AUA0000120467
Anz.
Bestellnummer
1
3AUA0000115905
auf Seite 383.
Montagesatz-
nummer
A-468-8-304
Montagesatz-
nummer
A-468-X-011
Bestellangaben 191
Abbildung
Abbildung
Bestellnummer der Anleitung:
3AUA0000115893
