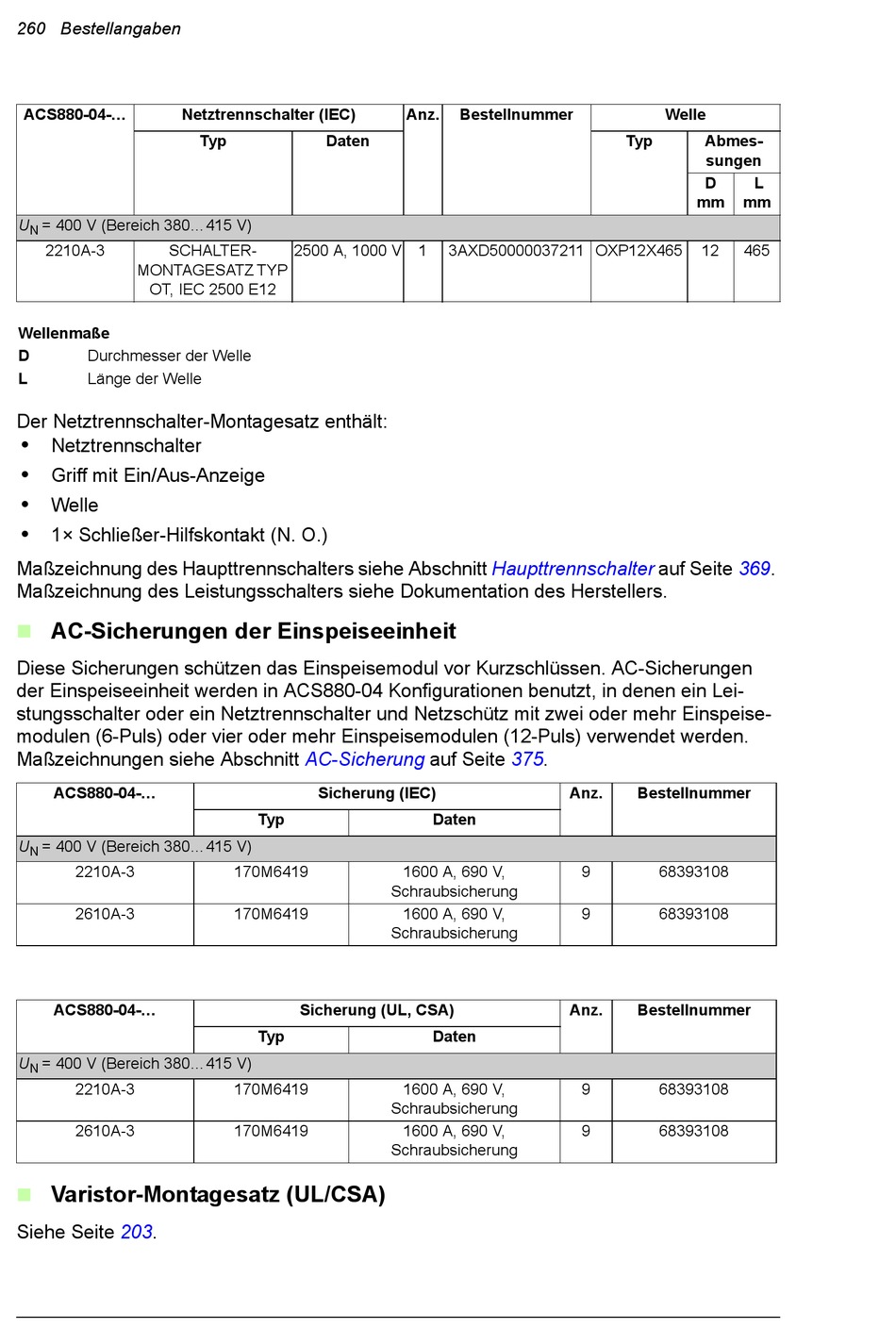

260 Bestellangaben
ACS880-04-... Netztrennschalter (IEC)
U = 400 V (Bereich 380...415 V)
N
2210A-3 SCHALTER-
MONTAGESATZ TYP
OT, IEC 2500 E12
Wellenmaße
D Durchmesser der Welle
L Länge der Welle
Der Netztrennschalter-Montagesatz enthält:
•
Netztrennschalter
•
Griff mit Ein/Aus-Anzeige
•
Welle
•
1× Schließer-Hilfskontakt (N. O.)
Maßzeichnung des Haupttrennschalters siehe Abschnitt
Maßzeichnung des Leistungsschalters siehe Dokumentation des Herstellers.

AC-Sicherungen der Einspeiseeinheit


Diese Sicherungen schützen das Einspeisemodul vor Kurzschlüssen. AC-Sicherungen
der Einspeiseeinheit werden in ACS880-04 Konfigurationen benutzt, in denen ein Lei-
stungsschalter oder ein Netztrennschalter und Netzschütz mit zwei oder mehr Einspeise-
modulen (6-Puls) oder vier oder mehr Einspeisemodulen (12-Puls) verwendet werden.
Maßzeichnungen siehe Abschnitt
ACS880-04-...
U = 400 V (Bereich 380...415 V)
N
2210A-3
2610A-3
ACS880-04-...
U = 400 V (Bereich 380...415 V)
N
2210A-3
2610A-3

Varistor-Montagesatz (UL/CSA)


Siehe Seite 203.
Typ Daten
2500 A, 1000 V
AC-Sicherung
Sicherung (IEC)
Typ
170M6419
170M6419
Sicherung (UL, CSA)
Typ
170M6419
170M6419
Anz. Bestellnummer
1 3AXD50000037211 OXP12X465
Haupttrennschalter
auf Seite 375.
Daten
1600 A, 690 V,
Schraubsicherung
1600 A, 690 V,
Schraubsicherung
Daten
1600 A, 690 V,
Schraubsicherung
1600 A, 690 V,
Schraubsicherung
Welle
Typ Abmes-
sungen
D
mm
12
auf Seite 369.
Anz. Bestellnummer
9 68393108
9 68393108
Anz. Bestellnummer
9 68393108
9 68393108
L
mm
465
