54 Schaltschrankaufbau
Einspeiseeinheit mit D8T Modulen (Rittal TS 8 Schrank, 6-Puls)

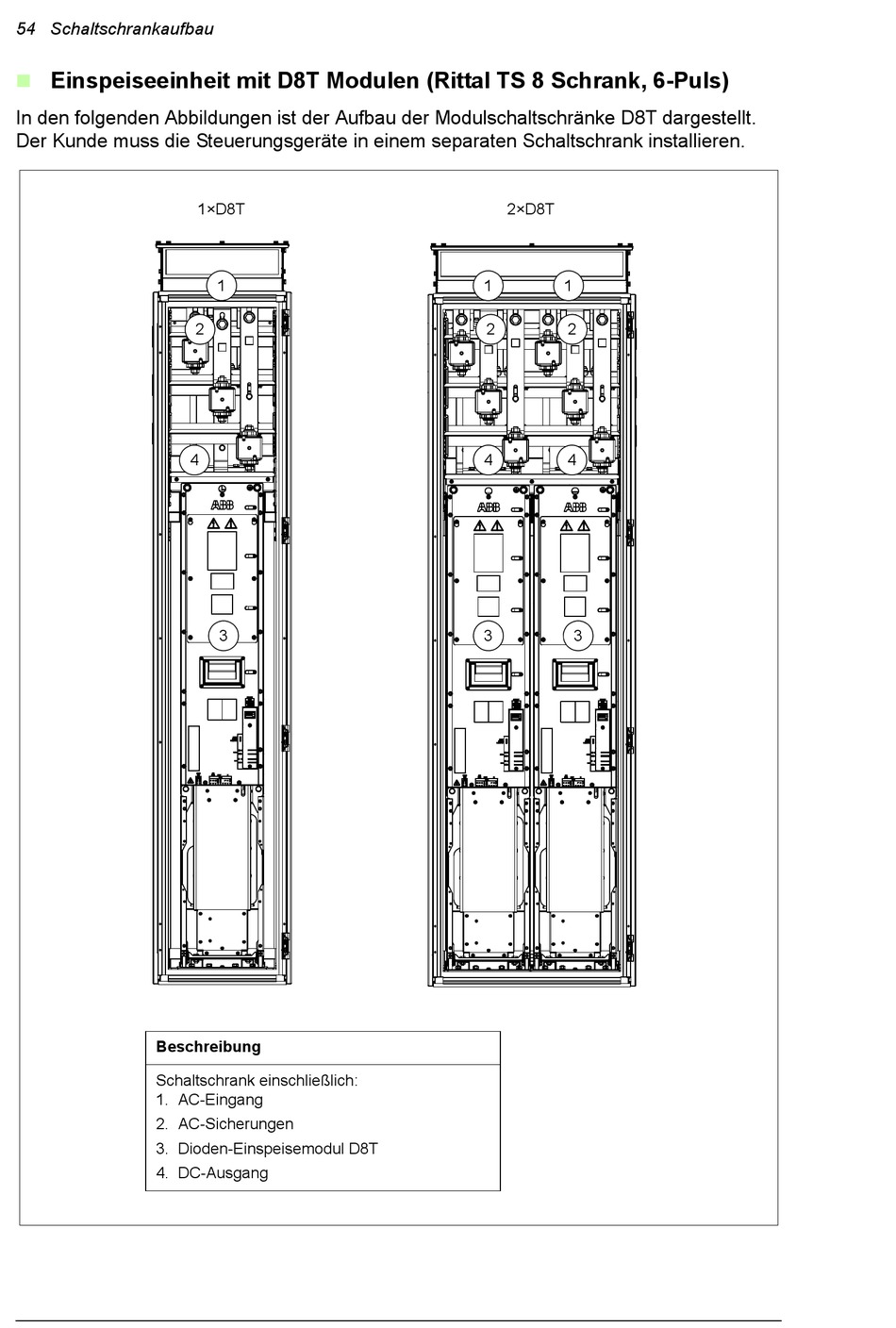

In den folgenden Abbildungen ist der Aufbau der Modulschaltschränke D8T dargestellt.
Der Kunde muss die Steuerungsgeräte in einem separaten Schaltschrank installieren.
Beschreibung
Schaltschrank einschließlich:
1. AC-Eingang
2. AC-Sicherungen
3. Dioden-Einspeisemodul D8T
4. DC-Ausgang
1×D8T
1
2
4
3
2×D8T
1
1
2
2
4
4
3
3
