332 Regelungseinheiten des Frequenzumrichters

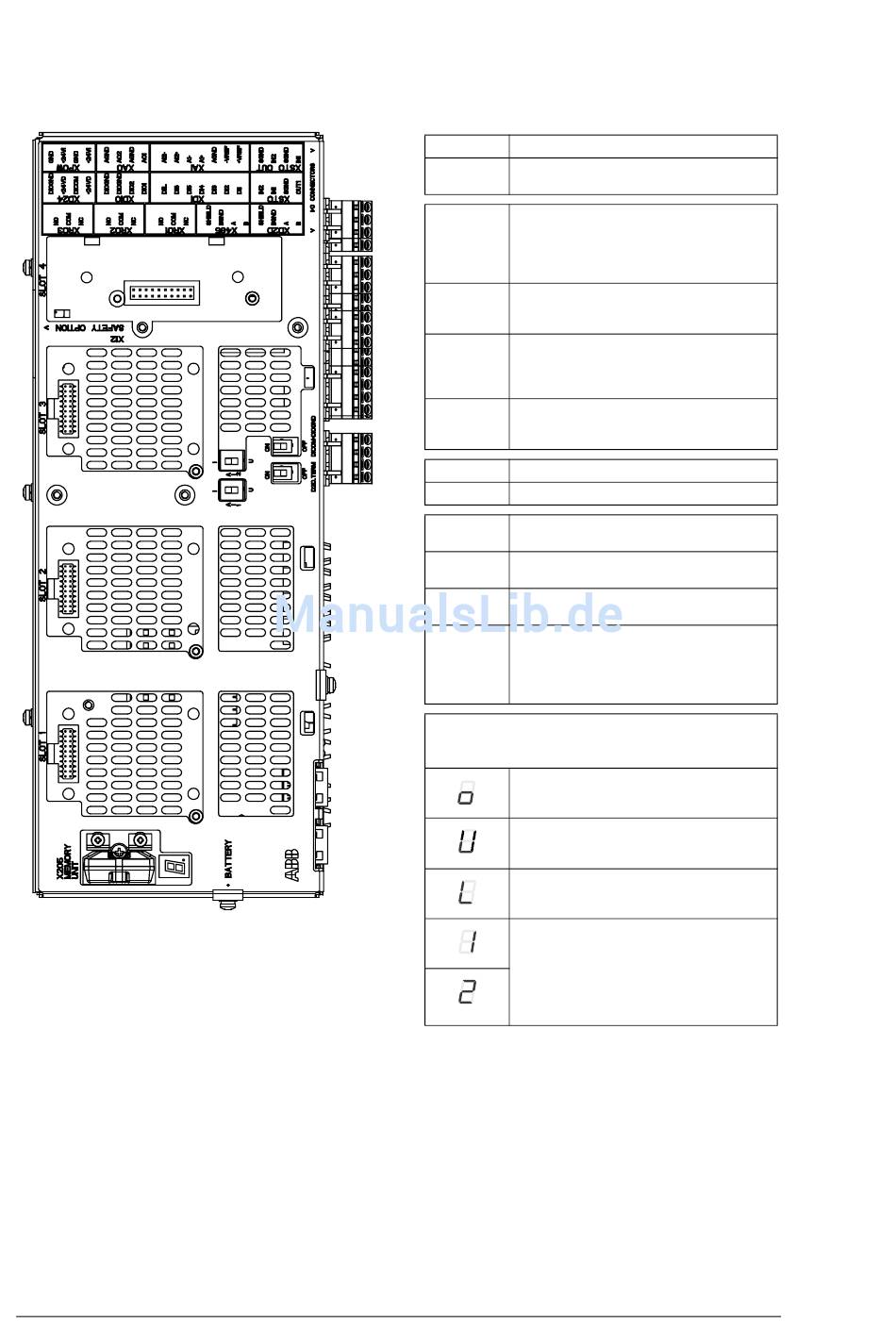

Aufbau und Anschlüsse
Beschreibung
E/A E/A-Anschlüsse (siehe die folgende
Abbildung)
SLOT 1 Steckplatz 1. Anschluss für E/A-Erweite-
rungs-, Drehgeber-Schnittstellen- oder
Feldbus-Adaptermodul. (Dies ist der ein-
zige Steckplatz für eine FDPI-02 Dia-
gnose- und Bedienpanel-Schnittstelle.)
SLOT 2 Steckplatz 2. Anschluss für E/A-Erweite-
rungs-, Drehgeber-Schnittstellen- oder
Feldbus-Adaptermodul
SLOT 3 Steckplatz 3. Anschluss für E/A-Erweite-
rungs-, Drehgeber-Schnittstellen- Feld-
bus-Adapter- oder FSO-xx
Sicherheitsfunktionsmodul
SLOT 4 Steckplatz 4. Anschluss für das optionale
RDCO-0x DDCS-Kommunikationsmodul
(LWL)
X205 Anschluss für Memory Unit
BATTERY Halterung für die Batterie der Echtzeituhr
AI1 Modus-Wahlschalter für Analogeingang
AI1 (I = Strom, U = Spannung)
AI2 Modus-Wahlschalter für Analogeingang
AI2 (I = Strom, U = Spannung)
D2D TERM Abschlussschalter für Umrichter-Umrich-
ter-Verbindung (D2D)
DICOM= Masseauswahl. Legt fest, ob DICOM von
DIOGND DIOGND getrennt ist (also ob die gemein-
same Referenz für Digitaleingänge mas-
sefrei ist). Siehe den
Massediagramm (BCU)
7-Segment-Anzeige
Angaben mit mehreren Zeichen werden nacheinander
als Zeichenfolgen angezeigt
("U" wird kurz vor "o" angezeigt.)
Start des Regelungsprogramms erfolgt
(Blinkt) Firmware kann nicht gestartet
werden. Memory Unit fehlt oder hat eine
Störung
Download der Firmware von einem PC
zur Regelungseinheit findet statt
Beim Einschalten kann der Display kurze
Angaben wie z. B. "1", "2", "b" oder "U"
anzeigen. Das sind die normalen Anzeigen
unmittelbar nach dem Einschalten. Wenn
das Display einen anderen Wert als die
beschriebenen anzeigt, weist das auf
einen Hardware-Fehler hin.
Isolations- und
(Seite 343).
