Richtlinie zur Handhabung elektrostatisch
gefährdeter Baugruppen (EGB)
Einleitung
In diesem Anhang erläutern wir Ihnen,
● was sich hinter "elektrostatisch gefährdeten Baugruppen" verbirgt
● was Sie beachten müssen beim Umgang mit elektrostatisch gefährdeten Baugruppen.
E.1

Was bedeutet EGB?

Definition
Alle elektronischen Baugruppen sind mit hochintegrierten Bausteinen oder Bauelementen
bestückt. Diese elektronischen Bauteile sind technologisch bedingt sehr empfindlich gegen
Überspannungen und damit auch gegen Entladungen statischer Elektrizität.
Für diese Elektrostatisch Gefährdeten Bauteile/Baugruppen hat sich die Kurzbezeichnung
EGB eingebürgert. Daneben finden Sie die international gebräuchliche Bezeichnung ESD für
electrostatic sensitive device.

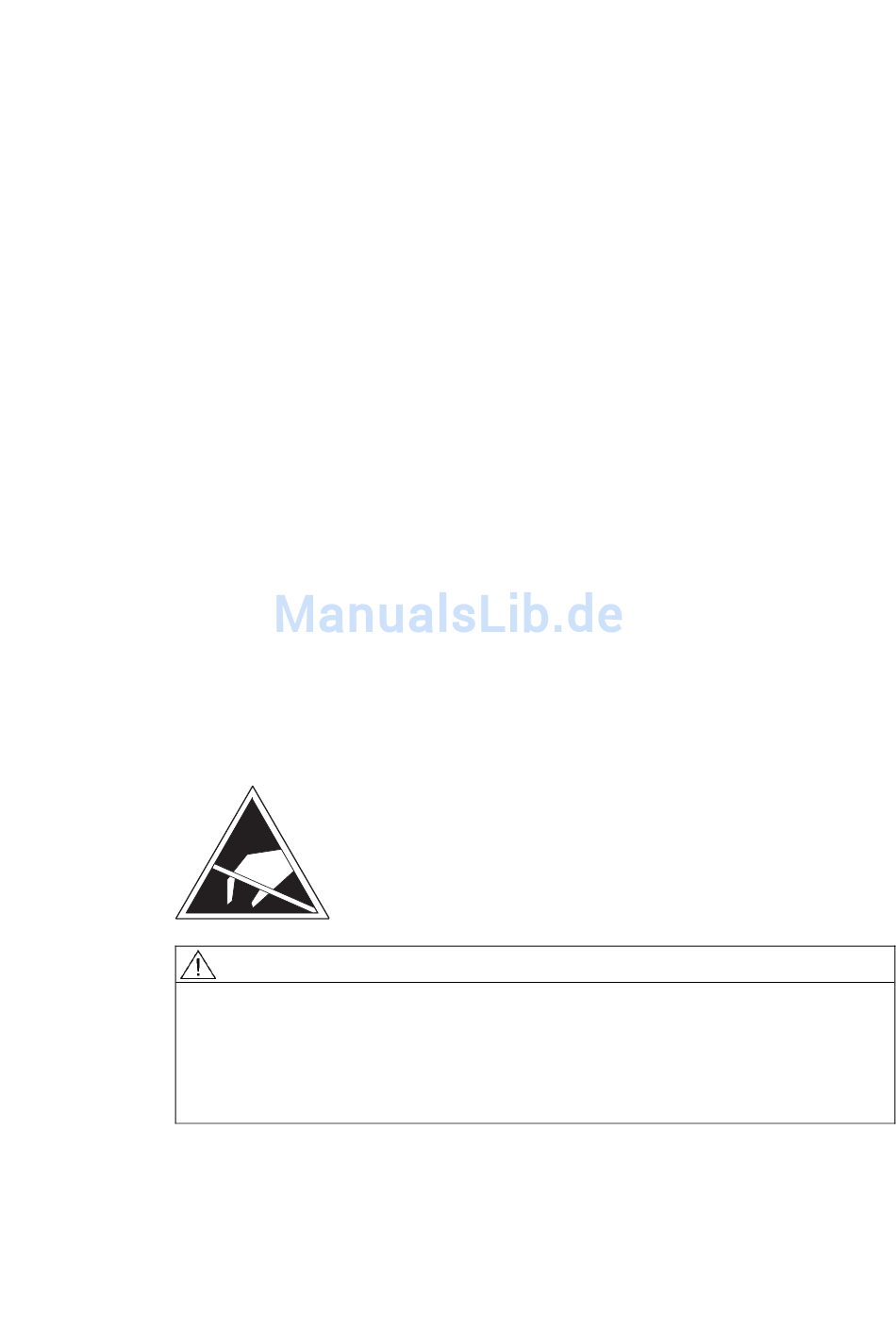

Elektrostatisch gefährdete Baugruppen werden gekennzeichnet mit dem folgenden Symbol:
Elektrostatisch gefährdete Baugruppen können durch Spannungen zerstört werden, die
weit unterhalb der Wahrnehmungsgrenze des Menschen liegen. Diese Spannungen treten
bereits auf, wenn Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe
berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe
aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern
macht sich erst nach längerer Betriebszeit bemerkbar.
