Analogbaugruppen
6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0)
Kalibrierwerte:
● Offset: Aktuell wirkende Offsetkorrektur des Analog-Digital-Umsetzers.
● Gain: Aktuell wirkende Verstärkungskorrektur des Analog-Digital-Umsetzers.
● CJ Offset: Derzeit aktive Temperaturverschiebung des internen Bezugstemperaturgebers
● TC Gain: Derzeit aktive Verstärkungskorrektur der Temperaturaufzeichnung (nur relevant
①
②
③
④
⑤
⑥
⑦

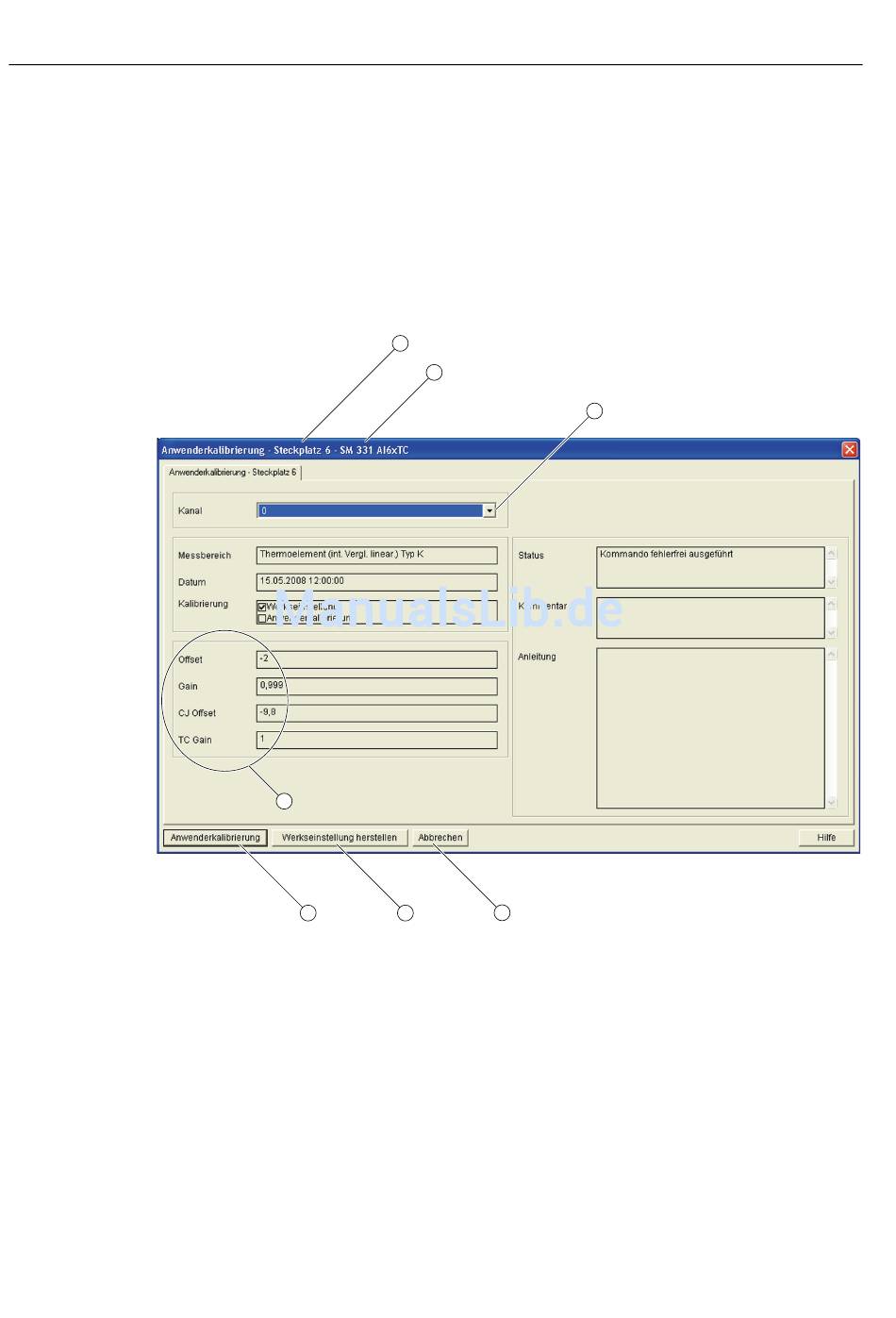

Bild 6-38
432
(nur relevant für Thermoelemente TC-IL)
für Thermoelemente TC-IL, TC-EL, TC-L00C und TC-L50C)
7
6
Steckplatznummer der Baugruppe
Aktuelle System-ID (AKZ)
Auswahl des zu kalibrierenden Kanals
Bricht die Kalibrierfunktion ab
Setzt die Kalibrierwerte des gewählten Kanals auf die Werkseinstellungen zurück
Startet die Anwenderkalibrierung für den gewählten Kanal
Aktuelle Kalibrierwerte
Anwenderkalibrierte Werte
1
2
4
5
Automatisierungssystem S7-300 Baugruppendaten
3
