Analogbaugruppen
6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0)
Anschluss: 2- und 4-Leiteranschluss für Spannungsausgang

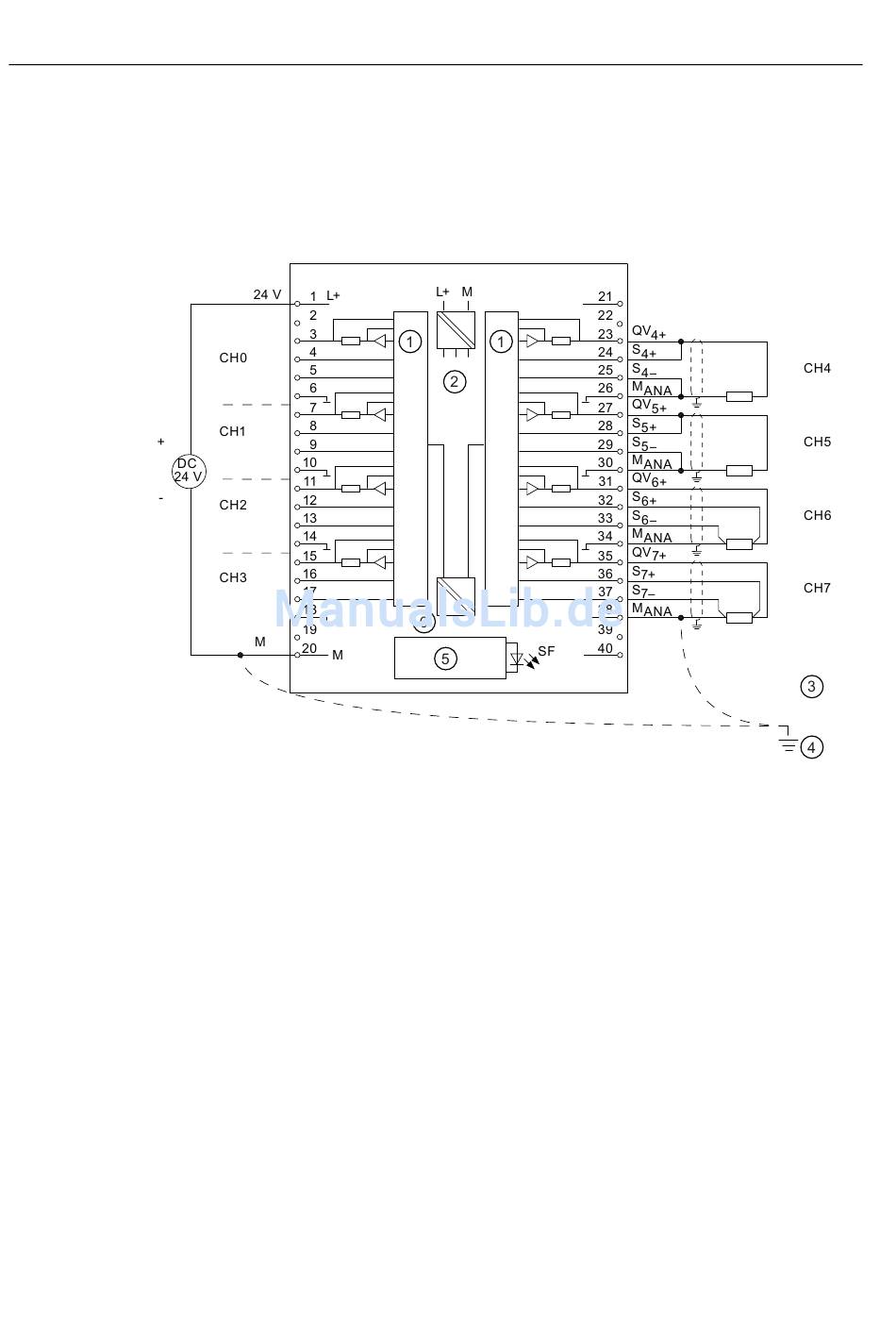

In dem folgenden Bild ist dargestellt:
● Der 2-Leiteranschluss ohne Kompensation der Leitungswiderstände und
● Der 4-Leiteranschluss mit Kompensation der Leitungswiderstände.
①
②
③
④
⑤
⑥
Bild 6-41
438
DAU
Interne Versorgung
Potenzialausgleich
Funktionserde
Rückwandbus-Anschaltung
Potenzialtrennung
Anschluss- und Prinzipschaltbild
Automatisierungssystem S7-300 Baugruppendaten
Gerätehandbuch, 03/2011, A5E00105504-07
