PROFIBUS-BUSKOPPLER
Neues Projekt anlegen
Buskoppler automatisch generieren
Hinweis!
Der Buskoppler kann nur über eine Servicebus-Verbindung automatisch generiert
werden.
Voraussetzung: Die physikalische Verbindung zwischen den Komponenten besteht und
der Servicebus Kommunikations-DTM wurde in die Projektstruktur eingefügt.
1. Klicken Sie in der Projektstruktur mit der rechten Maustaste auf den Eintrag
LB/FB Service Bus.
2. Stellen Sie eine Verbindung zu der Remote-I/O-Komponente her. Wählen Sie hierzu im
Kontextmenü Verbindung aufbauen.
Die Verbindung wird aufgebaut.
Sobald die Verbindung hergestellt ist, wird der Eintrag des Kommunikations-DTMs fett
dargestellt.
3. Klicken Sie in der Projektstruktur mit der rechten Maustaste auf den Eintrag
LB/FB Service Bus.
4. Wählen Sie Weitere Funktionen > Servicebus scannen.
Es öffnet sich das Fenster Servicebus scannen.
5. Geben Sie in den Feldern Scanbereich den Adressbereich ein, der gescannt werden
soll.
6. Klicken Sie auf Scan starten.
Ein Fortschrittsbalken zeigt den aktuellen Status des Scanvorgangs an. Sobald der
Scanvorgang abgeschlossen ist, werden die gefundenen Buskoppler tabellarisch
aufgelistet.

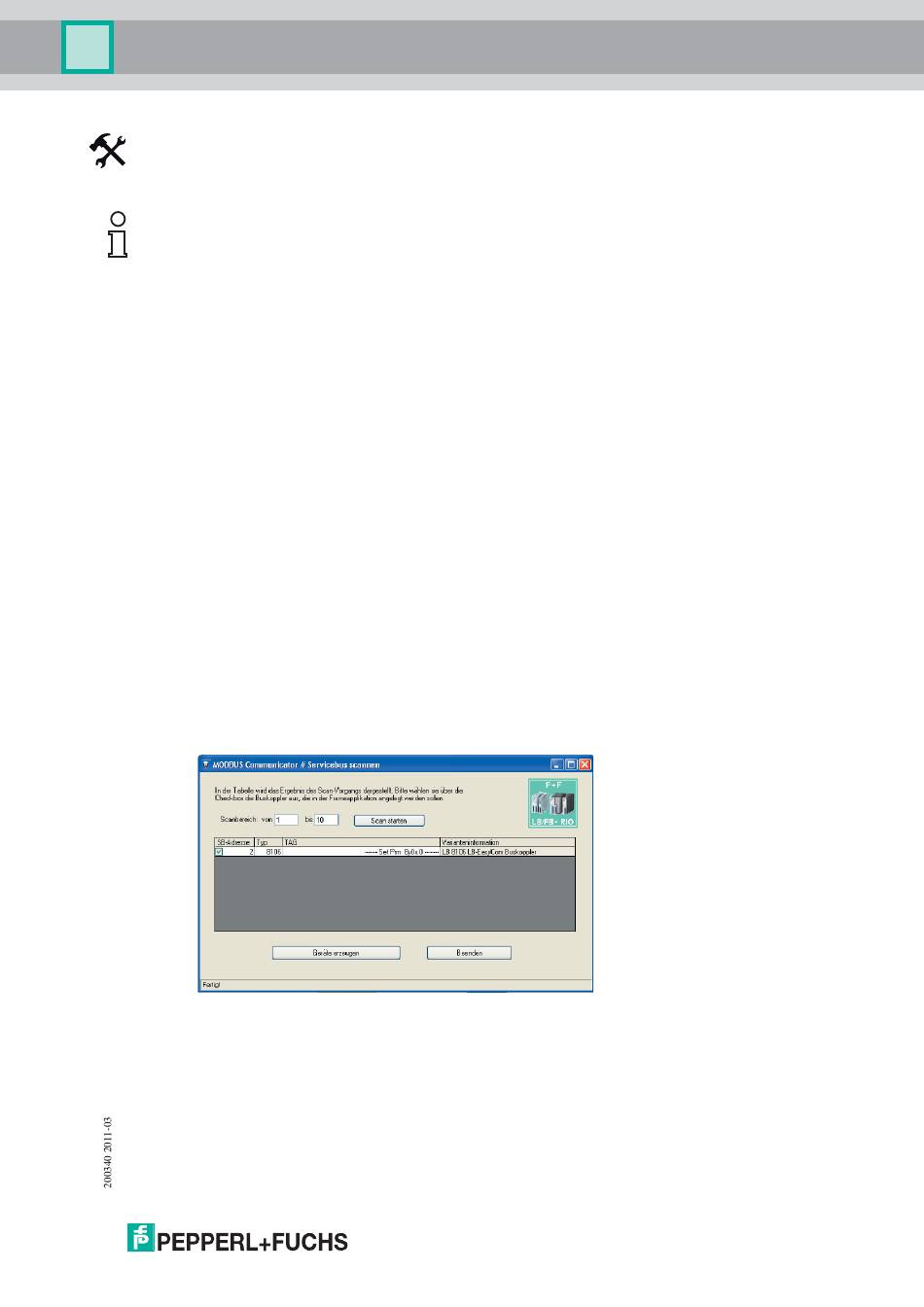

Abbildung 5.8: Fenster Servicebus Scannen
7. Wählen Sie einen oder mehrere Buskoppler aus, indem Sie die entsprechenden
Kontrollkästchen in der Spalte SB-Adresse aktivieren.
8. Falls Sie die Servicebus-Adresse eines Buskopplers ändern möchten, doppelklicken
Sie auf die entsprechende Zeile in der tabellarischen Auflistung.
Es öffnet sich das Fenster Servicebus-Adresse setzen.
41
