PROFIBUS-BUSKOPPLER
E/A-Module konfigurieren
Registerkarte Kanal X bearbeiten
Auf der Registerkarte Kanal X bearbeiten Sie kanalspezifische Parameter und erhalten
kanalspezifische Informationen. Das "X" steht hier für die Kanalnummer(n).
Für jeden Kanal des E/A-Moduls existiert eine eigene Registerkarte. Alle Kanal-
Registerkarten des E/A-Moduls sind identisch aufgebaut.

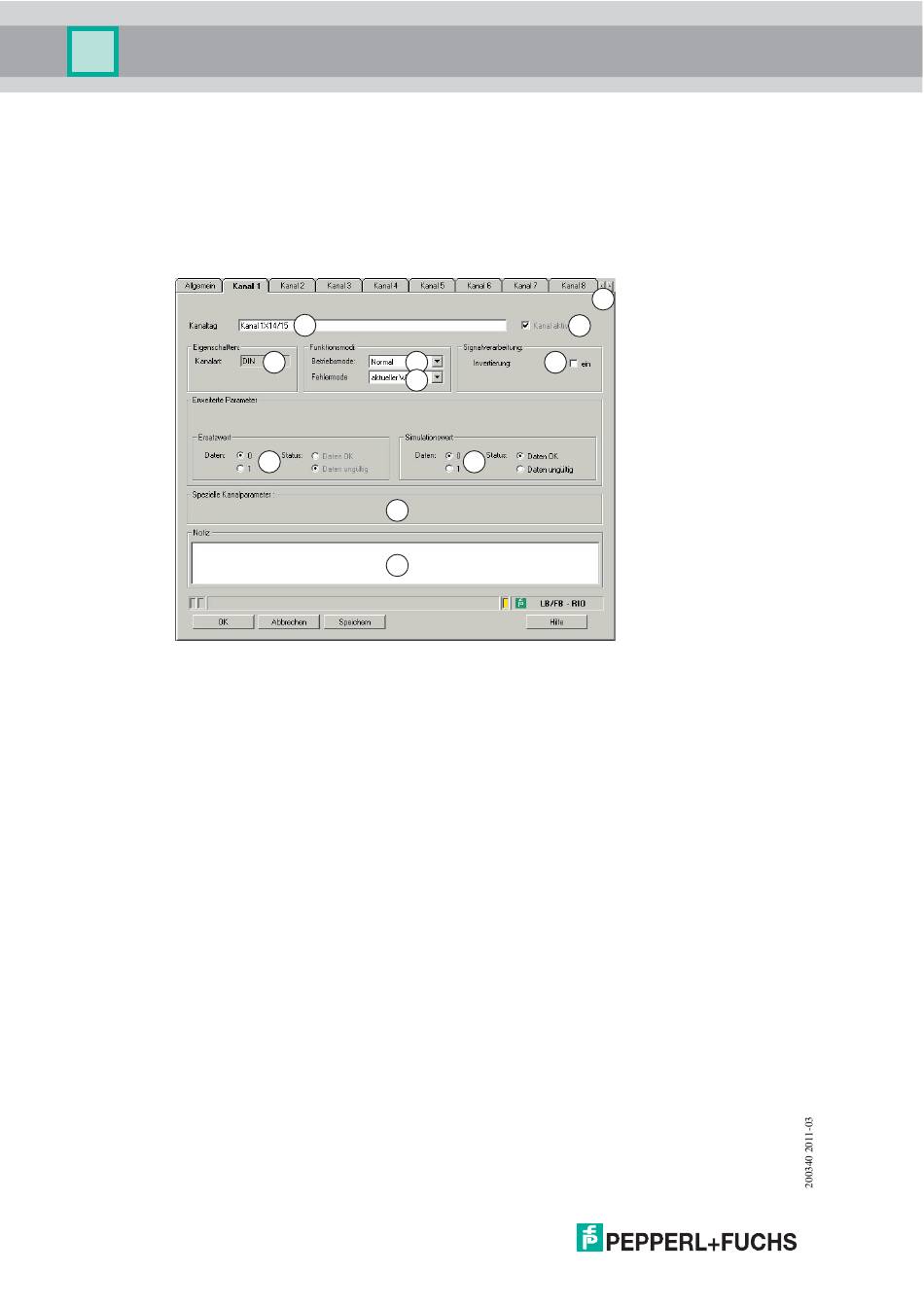

Abbildung 7.24: Registerkarte Kanal 1
1 Schaltfläche zur Auswahl der Kanal-Registerkarte
2 Feld Kanaltag
3 Kontrollkästchen Kanal aktiv
4 Feld Kanalart
5 Dropdown-Liste Betriebsmode
6 Dropdown-Liste Fehlermode
7 Kontrollkästchen Invertierung
8 Bereich Ersatzwert
9 Bereich Simulationswert
10 Bereich Spezielle Kanalparameter
11 Feld Notiz
1
Schaltfläche zur Auswahl der Kanal-Registerkarte
Verschieben Sie mit Hilfe der beiden Schaltflächen die sichtbaren Kanalregisterkarten. Um
auf Kanalparameter einer nicht sichtbaren Registerkarte zuzugreifen, klicken sie so häufig
auf eine der beiden Schaltflächen, bis die gewünschte Karte sichtbar geworden ist. Die
Registerkarte Allgemein steht immer fest auf Position 1.
150
2
4
5
6
8
10
11
1
3
7
9
