PROFIBUS-BUSKOPPLER
E/A-Module konfigurieren
Registerkarte Kanal X bearbeiten
Auf der Registerkarte Kanal X bearbeiten Sie kanalspezifische Parameter und erhalten
kanalspezifische Informationen. Das "X" steht hier für die Kanalnummer(n).
Für jeden Kanal des E/A-Moduls existiert eine eigene Registerkarte. Alle Kanal-
Registerkarten des E/A-Moduls sind identisch aufgebaut.
1
3
4
11
12
13

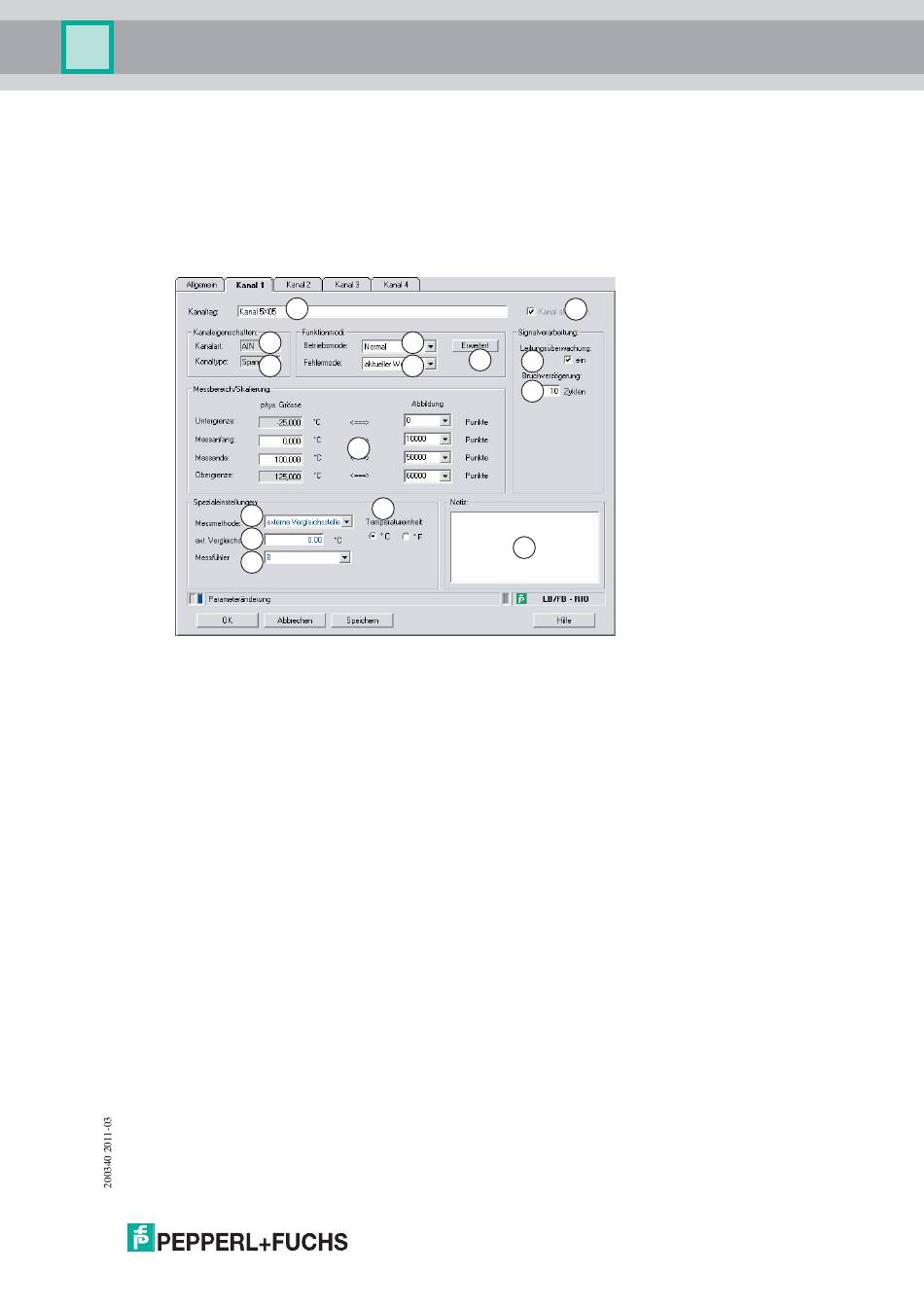

Abbildung 7.59: Registerkarte Kanal 1
1 Feld Kanaltag
2 Kontrollkästchen Kanal aktiv
3 Feld Kanalart
4 Feld Kanaltyp
5 Dropdown-Liste Betriebsmode
6 Dropdown-Liste Fehlermode
7 Schaltfläche Erweitert
8 Kontrollkästchen Leitungsüberwachung
9 Feld Bruchverzögerung
10 Bereich Messbereich/Skalierung
11 Dropdown-Liste Messmethode
12 Feld ext. Vergleichsstelle (bei ext. VST)
13 Dropdown-Liste Messfühler
14 Option Temperatureinheit (nicht bei mV-Messung)
15 Feld Notiz
5
7
6
10
14
15
2
8
9
