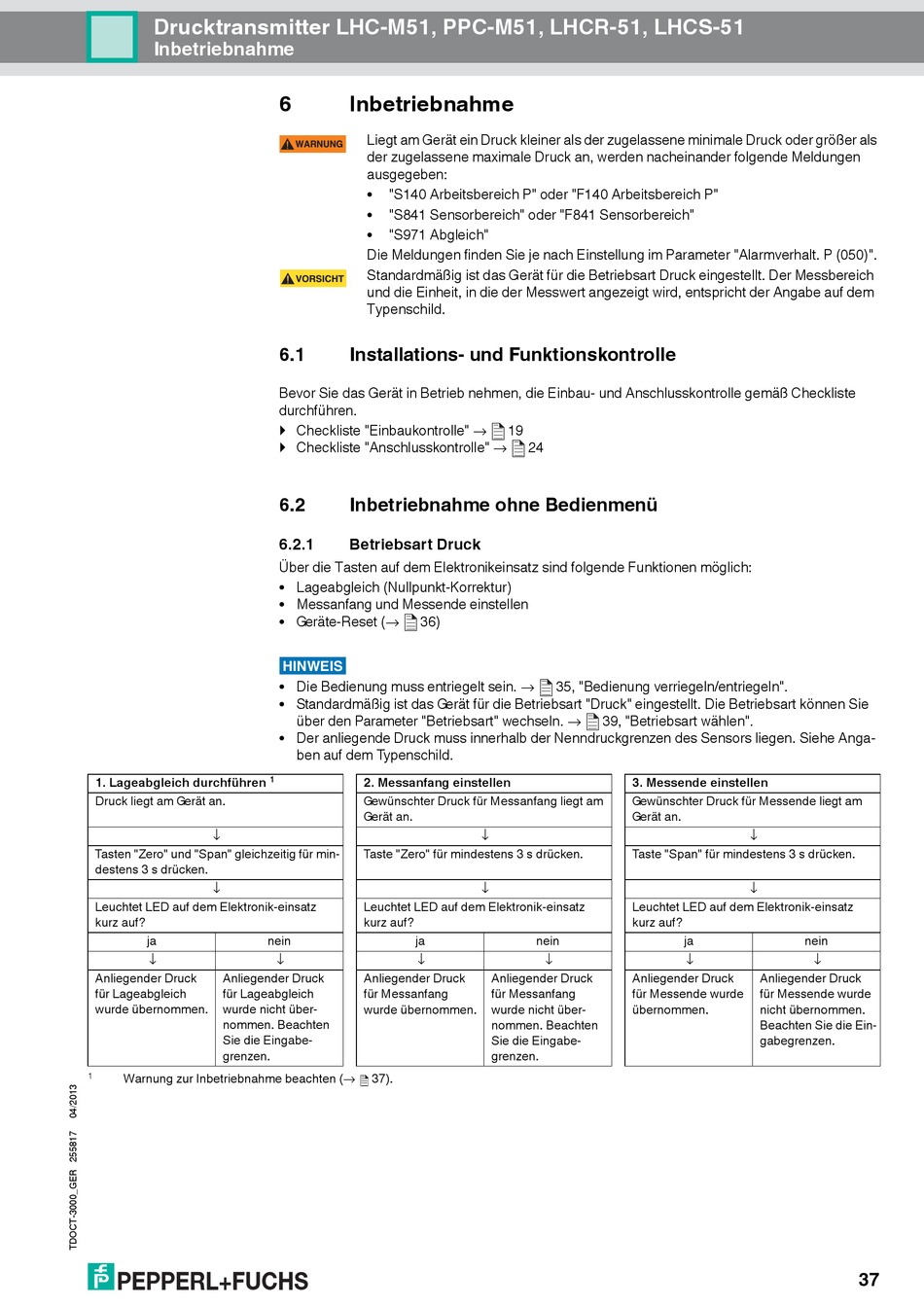

Drucktransmitter LHC-M51, PPC-M51, LHCR-51, LHCS-51
Inbetriebnahme
1. Lageabgleich durchführen
Druck liegt am Gerät an.
↓
Tasten "Zero" und "Span" gleichzeitig für min-
destens 3 s drücken.
↓
Leuchtet LED auf dem Elektronik-einsatz
kurz auf?
ja
↓
Anliegender Druck Anliegender Druck
für Lageabgleich für Lageabgleich
wurde übernommen. wurde nicht über-
nommen. Beachten
Sie die Eingabe-
grenzen.
1 Warnung zur Inbetriebnahme beachten (→
6 Inbetriebnahme
Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck oder größer als
WARNUNG
der zugelassene maximale Druck an, werden nacheinander folgende Meldungen
ausgegeben:
• "S140 Arbeitsbereich P" oder "F140 Arbeitsbereich P"
• "S841 Sensorbereich" oder "F841 Sensorbereich"
• "S971 Abgleich"
Die Meldungen finden Sie je nach Einstellung im Parameter "Alarmverhalt. P (050)".
Standardmäßig ist das Gerät für die Betriebsart Druck eingestellt. Der Messbereich
VORSICHT
und die Einheit, in die der Messwert angezeigt wird, entspricht der Angabe auf dem
Typenschild.
6.1 Installations- und Funktionskontrolle
Bevor Sie das Gerät in Betrieb nehmen, die Einbau- und Anschlusskontrolle gemäß Checkliste
durchführen.
 Checkliste "Einbaukontrolle" →
 Checkliste "Anschlusskontrolle" →
6.2 Inbetriebnahme ohne Bedienmenü
6.2.1 Betriebsart Druck
Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich:
• Lageabgleich (Nullpunkt-Korrektur)
• Messanfang und Messende einstellen
• Geräte-Reset (→ 36)
HINWEIS
• Die Bedienung muss entriegelt sein. →
• Standardmäßig ist das Gerät für die Betriebsart "Druck" eingestellt. Die Betriebsart können Sie
über den Parameter "Betriebsart" wechseln. →
• Der anliegende Druck muss innerhalb der Nenndruckgrenzen des Sensors liegen. Siehe Anga-
ben auf dem Typenschild.
1 2. Messanfang einstellen
Gewünschter Druck für Messanfang liegt am
Gerät an.
Taste "Zero" für mindestens 3 s drücken.
Leuchtet LED auf dem Elektronik-einsatz
kurz auf?
nein ja
↓ ↓
Anliegender Druck
für Messanfang
wurde übernommen.
37).
19
24
35, "Bedienung verriegeln/entriegeln".
39, "Betriebsart wählen".
3. Messende einstellen
Gewünschter Druck für Messende liegt am
Gerät an.
↓
Taste "Span" für mindestens 3 s drücken.
↓
Leuchtet LED auf dem Elektronik-einsatz
kurz auf?
nein
↓
Anliegender Druck Anliegender Druck
für Messanfang für Messende wurde
wurde nicht über- übernommen.
nommen. Beachten
Sie die Eingabe-
grenzen.
↓
↓
ja nein
↓ ↓
Anliegender Druck
für Messende wurde
nicht übernommen.
Beachten Sie die Ein-
gabegrenzen.
37
