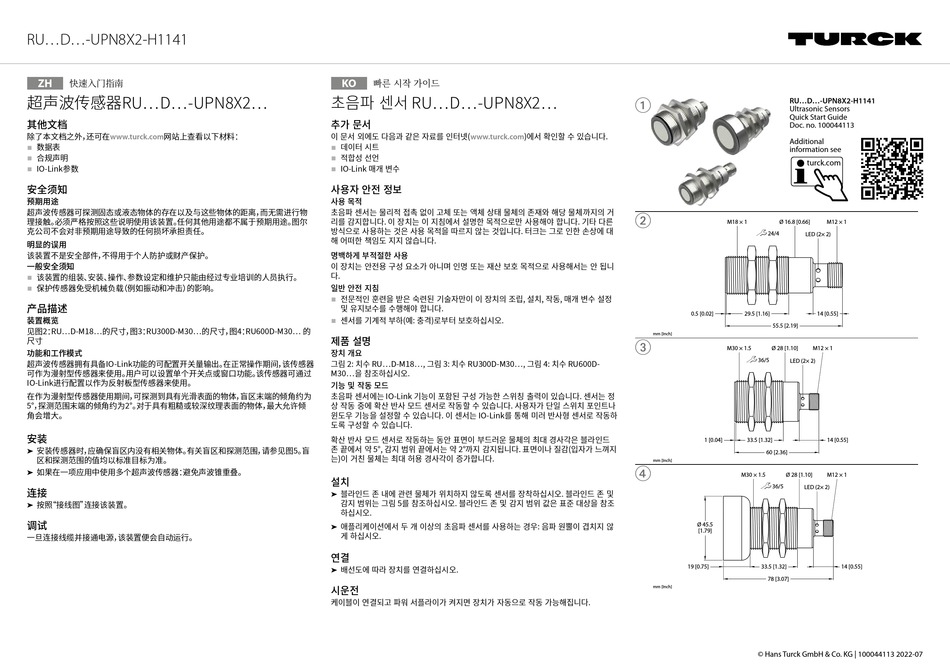

RU...D...-UPN8X2-H1141
快速入门指南
ZH
超声波传感器RU...D...-UPN8X2...
其他文档
除了本文档之外， 还可在www.turck.com网站上查看以下材料：
■
数据表
■
合规声明
■
IO-Link参数
安全须知
预期用途
超声波传感器可探测固态或液态物体的存在以及与这些物体的距离， 而无需进行物
理接触。 必须严格按照这些说明使用该装置。 任何其他用途都不属于预期用途。 图尔
克公司不会对非预期用途导致的任何损坏承担责任。
明显的误用
该装置不是安全部件， 不得用于个人防护或财产保护。
一般安全须知
■
该装置的组装、 安装、 操作、 参数设定和维护只能由经过专业培训的人员执行。
■
保护传感器免受机械负载 （例如振动和冲击） 的影响。
产品描述
装置概览
见图2： RU...D-M18...的尺寸， 图3： RU300D-M30...的尺寸， 图4： RU600D-M30... 的
尺寸
功能和工作模式
超声波传感器拥有具备IO-Link功能的可配置开关量输出。 在正常操作期间， 该传感器
可作为漫射型传感器来使用。 用户可以设置单个开关点或窗口功能。 该传感器可通过
IO-Link进行配置以作为反射板型传感器来使用。
在作为漫射型传感器使用期间， 可探测到具有光滑表面的物体， 盲区末端的倾角约为
5°， 探测范围末端的倾角约为2°。 对于具有粗糙或较深纹理表面的物体， 最大允许倾
角会增大。
安装
安装传感器时， 应确保盲区内没有相关物体。 有关盲区和探测范围， 请参见图5。 盲
➤
区和探测范围的值均以标准目标为准。
如果在一项应用中使用多个超声波传感器： 避免声波锥重叠。
➤
连接
按照 "接线图" 连接该装置。
➤
调试
一旦连接线缆并接通电源， 该装置便会自动运行。
빠른 시작 가이드
KO
초음파 센서 RU...D...-UPN8X2...
추가 문서
이 문서 외에도 다음과 같은 자료를 인터넷(www.turck.com)에서 확인할 수 있습니다.
■
데이터 시트
■
적합성 선언
■
IO-Link 매개 변수
사용자 안전 정보
사용 목적
초음파 센서는 물리적 접촉 없이 고체 또는 액체 상태 물체의 존재와 해당 물체까지의 거
리를 감지합니다. 이 장치는 이 지침에서 설명한 목적으로만 사용해야 합니다. 기타 다른
방식으로 사용하는 것은 사용 목적을 따르지 않는 것입니다. 터크는 그로 인한 손상에 대
해 어떠한 책임도 지지 않습니다.
명백하게 부적절한 사용
이 장치는 안전용 구성 요소가 아니며 인명 또는 재산 보호 목적으로 사용해서는 안 됩니
다.
일반 안전 지침
■
전문적인 훈련을 받은 숙련된 기술자만이 이 장치의 조립, 설치, 작동, 매개 변수 설정
및 유지보수를 수행해야 합니다.
■
센서를 기계적 부하(예: 충격)로부터 보호하십시오.
제품 설명
장치 개요
그림 2: 치수 RU...D-M18..., 그림 3: 치수 RU300D-M30..., 그림 4: 치수 RU600D-
M30...을 참조하십시오.
기능 및 작동 모드
초음파 센서에는 IO-Link 기능이 포함된 구성 가능한 스위칭 출력이 있습니다. 센서는 정
상 작동 중에 확산 반사 모드 센서로 작동할 수 있습니다. 사용자가 단일 스위치 포인트나
윈도우 기능을 설정할 수 있습니다. 이 센서는 IO-Link를 통해 미러 반사형 센서로 작동하
도록 구성할 수 있습니다.
확산 반사 모드 센서로 작동하는 동안 표면이 부드러운 물체의 최대 경사각은 블라인드
존 끝에서 약 5°, 감지 범위 끝에서는 약 2°까지 감지됩니다. 표면이나 질감(입자가 느껴지
는)이 거친 물체는 최대 허용 경사각이 증가합니다.
설치
블라인드 존 내에 관련 물체가 위치하지 않도록 센서를 장착하십시오. 블라인드 존 및
➤
감지 범위는 그림 5를 참조하십시오. 블라인드 존 및 감지 범위 값은 표준 대상을 참조
하십시오.
애플리케이션에서 두 개 이상의 초음파 센서를 사용하는 경우: 음파 원뿔이 겹치지 않
➤
게 하십시오.
연결
배선도에 따라 장치를 연결하십시오.
➤
시운전
케이블이 연결되고 파워 서플라이가 켜지면 장치가 자동으로 작동 가능해집니다.
RU...D...-UPN8X2-H1141
Ultrasonic Sensors
Quick Start Guide
Doc. no. 100044113
Additional
information see
turck.com
M18 × 1
Ø 16.8 [0.66]
24/4
LED (2× 2)
0.5 [0.02]
29.5 [1.16]
55.5 [2.19]
mm [Inch]
3
M30 × 1.5
Ø 28 [1.10]
M12 × 1
36/5
LED (2× 2)
1 [0.04]
33.5 [1.32]
60 [2.36]
mm [Inch]
4
M30 × 1.5
Ø 28 [1.10]
36/5
LED (2× 2)
Ø 45.5
[1.79]
19 [0.75]
33.5 [1.32]
78 [3.07]
mm [Inch]
© Hans Turck GmbH & Co. KG | 100044113 2022-07
M12 × 1
14 [0.55]
14 [0.55]
M12 × 1
14 [0.55]
