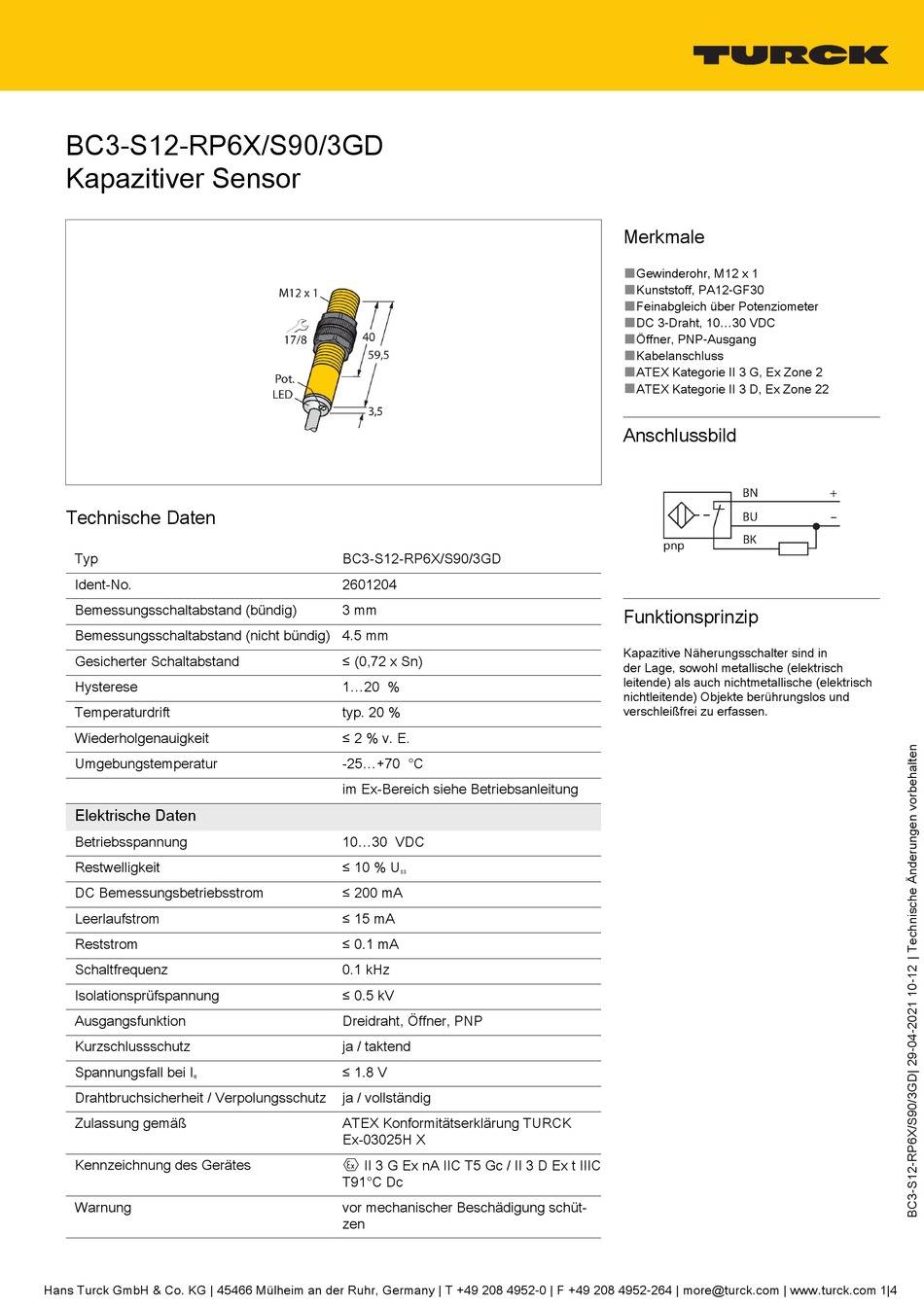

turck BC3-S12-RP6X/S90/3GD Betriebsanleitung

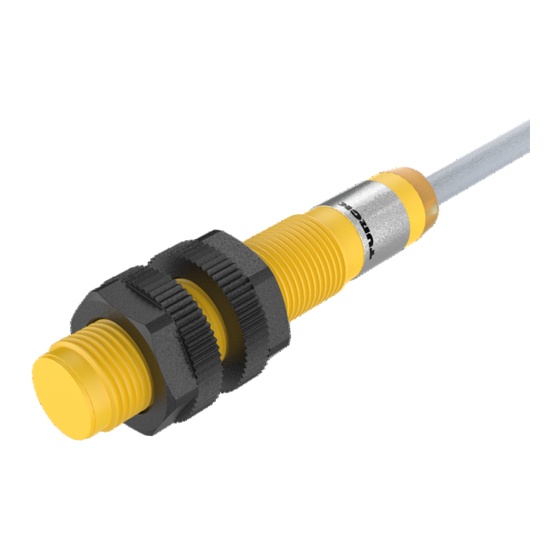

BC3-S12-RP6X/S90/3GD
Kapazitiver Sensor
Technische Daten
Typ
Ident-No.
Bemessungsschaltabstand (bündig)
Bemessungsschaltabstand (nicht bündig) 4.5 mm
Gesicherter Schaltabstand
Hysterese
Temperaturdrift
Wiederholgenauigkeit
Umgebungstemperatur
Elektrische Daten
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Schaltfrequenz
Isolationsprüfspannung
Ausgangsfunktion
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Zulassung gemäß
Kennzeichnung des Gerätes
Warnung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BC3-S12-RP6X/S90/3GD
2601204
3 mm
≤ (0,72 x Sn)
1...20 %
typ. 20 %
≤ 2 % v. E.
-25...+70 °C
im Ex-Bereich siehe Betriebsanleitung
10...30 VDC
≤ 10 % U
ss
≤ 200 mA
≤ 15 mA
≤ 0.1 mA
0.1 kHz
≤ 0.5 kV
Dreidraht, Öffner, PNP
ja / taktend
≤ 1.8 V
ja / vollständig
ATEX Konformitätserklärung TURCK
Ex-03025H X
É II 3 G Ex nA IIC T5 Gc / II 3 D Ex t IIIC
T91°C Dc
vor mechanischer Beschädigung schüt-
zen
Merkmale
■
Gewinderohr, M12 x 1
■
Kunststoff, PA12‐GF30
■
Feinabgleich über Potenziometer
■
DC 3‐Draht, 10...30 VDC
■
Öffner, PNP‐Ausgang
■
Kabelanschluss
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Kapazitive Näherungsschalter sind in
der Lage, sowohl metallische (elektrisch
leitende) als auch nichtmetallische (elektrisch
nichtleitende) Objekte berührungslos und
verschleißfrei zu erfassen.
