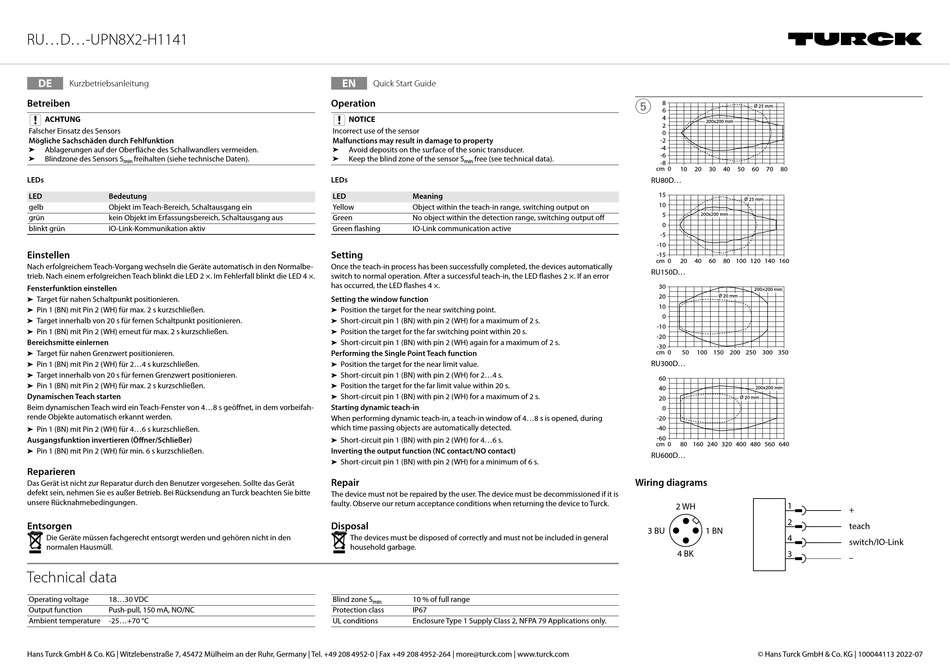

RU...D...-UPN8X2-H1141
DE
Kurzbetriebsanleitung
Betreiben
ACHTUNG
Falscher Einsatz des Sensors
Mögliche Sachschäden durch Fehlfunktion
Ablagerungen auf der Oberfläche des Schallwandlers vermeiden.
➤
Blindzone des Sensors S
freihalten (siehe technische Daten).
➤
min
LEDs
LED
Bedeutung
gelb
Objekt im Teach-Bereich, Schaltausgang ein
grün
kein Objekt im Erfassungsbereich, Schaltausgang aus
blinkt grün
IO-Link-Kommunikation aktiv
Einstellen
Nach erfolgreichem Teach-Vorgang wechseln die Geräte automatisch in den Normalbe-
trieb. Nach einem erfolgreichen Teach blinkt die LED 2 ×. Im Fehlerfall blinkt die LED 4 ×.
Fensterfunktion einstellen
Target für nahen Schaltpunkt positionieren.
➤
Pin 1 (BN) mit Pin 2 (WH) für max. 2 s kurzschließen.
➤
Target innerhalb von 20 s für fernen Schaltpunkt positionieren.
➤
Pin 1 (BN) mit Pin 2 (WH) erneut für max. 2 s kurzschließen.
➤
Bereichsmitte einlernen
Target für nahen Grenzwert positionieren.
➤
Pin 1 (BN) mit Pin 2 (WH) für 2...4 s kurzschließen.
➤
Target innerhalb von 20 s für fernen Grenzwert positionieren.
➤
Pin 1 (BN) mit Pin 2 (WH) für max. 2 s kurzschließen.
➤
Dynamischen Teach starten
Beim dynamischen Teach wird ein Teach-Fenster von 4...8 s geöffnet, in dem vorbeifah-
rende Objekte automatisch erkannt werden.
Pin 1 (BN) mit Pin 2 (WH) für 4...6 s kurzschließen.
➤
Ausgangsfunktion invertieren (Öffner/Schließer)
Pin 1 (BN) mit Pin 2 (WH) für min. 6 s kurzschließen.
➤
Reparieren
Das Gerät ist nicht zur Reparatur durch den Benutzer vorgesehen. Sollte das Gerät
defekt sein, nehmen Sie es außer Betrieb. Bei Rücksendung an Turck beachten Sie bitte
unsere Rücknahmebedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den
normalen Hausmüll.
Technical data
Operating voltage
18...30 VDC
Output function
Push-pull, 150 mA, NO/NC
Ambient temperature
-25...+70 °C
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
EN
Quick Start Guide
Operation
NOTICE
Incorrect use of the sensor
Malfunctions may result in damage to property
Avoid deposits on the surface of the sonic transducer.
➤
Keep the blind zone of the sensor S
free (see technical data).
➤
min
LEDs
LED
Meaning
Yellow
Object within the teach-in range, switching output on
Green
No object within the detection range, switching output off
Green flashing
IO-Link communication active
Setting
Once the teach-in process has been successfully completed, the devices automatically
switch to normal operation. After a successful teach-in, the LED flashes 2 ×. If an error
has occurred, the LED flashes 4 ×.
Setting the window function
Position the target for the near switching point.
➤
Short-circuit pin 1 (BN) with pin 2 (WH) for a maximum of 2 s.
➤
Position the target for the far switching point within 20 s.
➤
Short-circuit pin 1 (BN) with pin 2 (WH) again for a maximum of 2 s.
➤
Performing the Single Point Teach function
Position the target for the near limit value.
➤
Short-circuit pin 1 (BN) with pin 2 (WH) for 2...4 s.
➤
Position the target for the far limit value within 20 s.
➤
Short-circuit pin 1 (BN) with pin 2 (WH) for a maximum of 2 s.
➤
Starting dynamic teach-in
When performing dynamic teach-in, a teach-in window of 4...8 s is opened, during
which time passing objects are automatically detected.
Short-circuit pin 1 (BN) with pin 2 (WH) for 4...6 s.
➤
Inverting the output function (NC contact/NO contact)
Short-circuit pin 1 (BN) with pin 2 (WH) for a minimum of 6 s.
➤
Repair
The device must not be repaired by the user. The device must be decommissioned if it is
faulty. Observe our return acceptance conditions when returning the device to Turck.
Disposal
The devices must be disposed of correctly and must not be included in general
household garbage.
Blind zone S
10 % of full range
min
Protection class
IP67
UL conditions
Enclosure Type 1 Supply Class 2, NFPA 79 Applications only.
5
8
Ø 25 mm
6
4
200x200 mm
2
0
-2
-4
-6
-8
cm
0
10
20
30
40
50
60
70
80
RU80D...
15
Ø 25 mm
10
5
200x200 mm
0
-5
-10
-15
cm
0
20
40
60
80 100 120 140 160
RU150D...
30
200×200 mm
20
Ø 20 mm
10
0
-10
-20
-30
cm
0
50
100 150 200
250
300 350
RU300D...
60
40
200x200 mm
20
Ø 20 mm
0
-20
-40
-60
cm
0
80 160 240 320 400 480 560 640
RU600D...
Wiring diagrams
1
2 WH
2
3 BU
1 BN
4
4 BK
3
© Hans Turck GmbH & Co. KG | 100044113 2022-07
+
teach
switch/IO-Link
–
