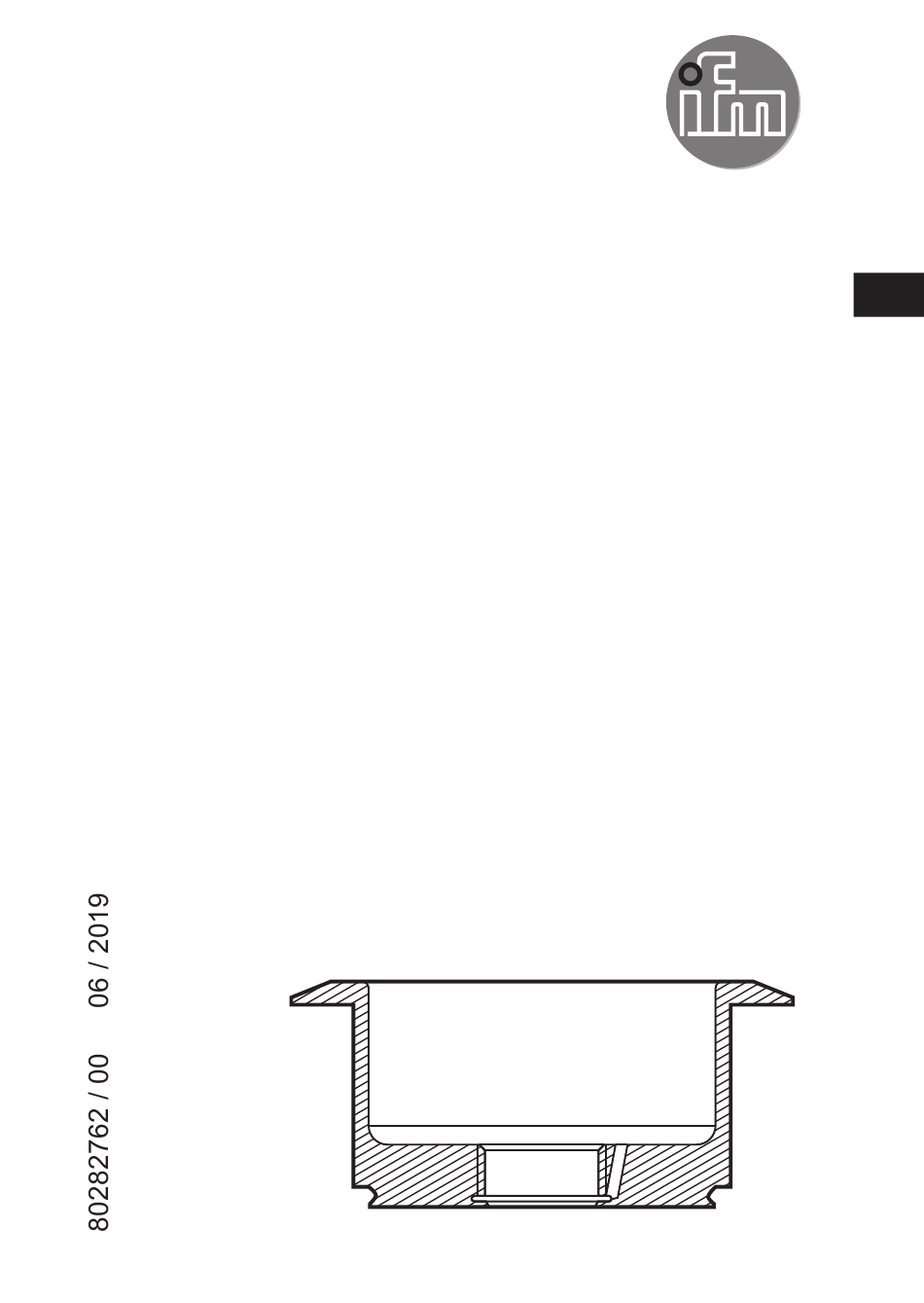

- Seite 1 Montageanleitung für Rosemount-Prozessadapter in Kombination mit Drucksensor PM17xx E33434...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������2 1�1 Verwendete Symbole �������������������������������������������������������������������������������������2 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�... -
Seite 4: Montage
4 Montage ► Bei Montage des Sensors keine axiale Hebelwirkung durch das Werkzeug auf die drehbare Filterabdeckung (1) ausüben� ► Bei Montage von Sensoren mit Display, einen angepassten Gabelschlüssel (2) verwenden�... - Seite 5 ► Gewinde des Sensors mit geeigneter Schmierpaste (A) einfetten� Die Schmierpaste muss für den vorliegenden Anwendungsbereich geeignet, zugelassen und mit den eingesetzten Elastomeren verträglich sein� ► Dichtring (B) in die Nut (C) des Sensors einlegen� Der Adapter wird mit EPDM-O-Ring ausgeliefert�...
- Seite 6 ► Sensor + Adapter in eine Klemmvorrichtung (G), z� B� Schraubstock, spannen und nur leicht anziehen, damit der Adapter nicht verformt wird� ► Sensor anziehen, bis der Anschlag spürbar ist (dies entspricht einem maximalen Anzugsdrehmoment von 35 Nm)� Achtung: Weiterdrehen kann die Dichtwirkung beeinträchtigen�...
- Seite 7 Weitere Informationen unter www�ifm�com...
