Quarz Essentials
RONDA powertech 500 und 762E, 763E

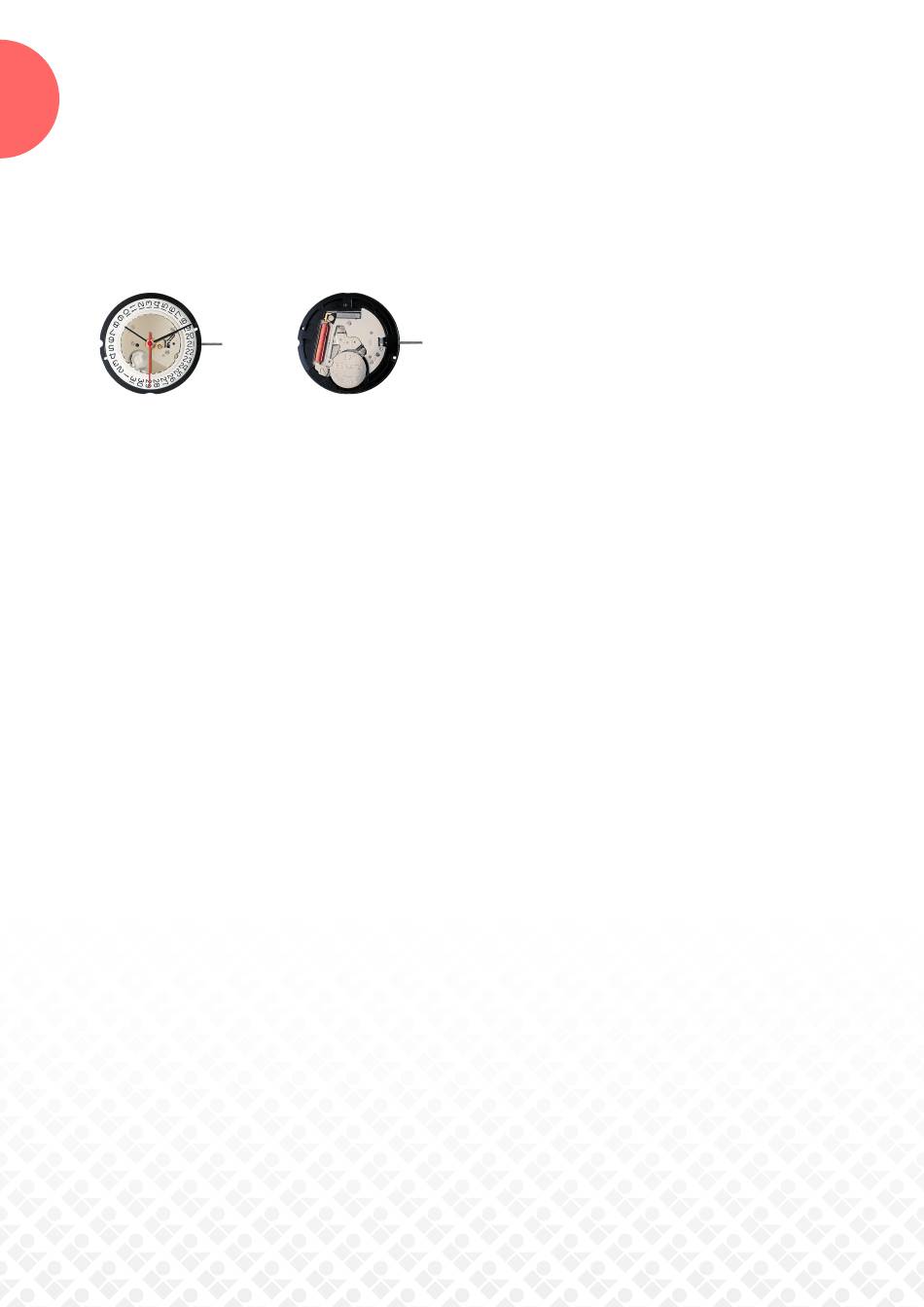

Kaliber 515 – 11½'''
Produktespezifikationen
Analog-Quarzuhrwerk
Linie
Kaliber
Werkgrösse
Version Swiss Made
Version Swiss Parts
Standard Batterie Laufzeit
Standard Zeigerwerkhöhe
Funktionen
• Datum
• 3 Zeiger
1/2
powertech
515
11½'''
1 Steine / vernickelt
1 Steine / vernickelt
45 Monate
1
Spezielle Merkmale
• Reparierbares Metalluhrwerk
• Energieeinsparungs-Funktion bei gezogener Stellwelle:
Reduktion des Stromverbrauchs um ca. 70%
• Austauschbarkeit: Alle Ausführungen 11½''' mit
identischer Werkhöhe 3.00mm und Stellwellenhöhe
1.50mm
• Sehr starker Schrittmotor
ronda.ch
Werbung
Verwandte Anleitungen für Ronda powertech 500
Inhaltszusammenfassung für Ronda powertech 500
- Seite 1 Quarz Essentials RONDA powertech 500 und 762E, 763E Kaliber 515 – 11½''' Produktespezifikationen Spezielle Merkmale Analog-Quarzuhrwerk • Reparierbares Metalluhrwerk Linie powertech • Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% Kaliber • Austauschbarkeit: Alle Ausführungen 11½''' mit Werkgrösse 11½'''...
-
Seite 2: Technische Spezifikationen
Quarz Essentials RONDA powertech 500 und 762E, 763E Kaliber 515 – 11½''' Technische Spezifikationen Gesamtabmessung 26.00 mm Werksitz 25.60 mm Werkhöhe 3.00 mm Höhe über Standard Batterie 3.25 mm Höhe der Werkauflage 0.80 mm Stellwellenhöhe 1.50 mm Stellwellen-Weg 1.00 mm Stellwelle Gewinde 0.90 mm... - Seite 3 Ø 9.50 x 2.10 Battery Released Uhrwerkgestell 11½''' 0.05 Mod. No. 38099 Frame Tolerance ±20 µm Scale 10 : 1 Page 1/1 512, 513, 513S, 515, 515S Sous réserve de modifications Aenderungen vorbehalten RONDA Modifications reserved 517, 517S, 519, 519S 5000.286...
- Seite 4 Issued 05 Jun 2007 Cadran 13 Aug 2012 Modified ÄA 12806 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.377...
- Seite 5 Issued 14 Dez 2006 Cadran 13 Aug 2012 Modified ÄA 12806 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.417...
- Seite 6 Issued 14 Dez 2006 Cadran 13 Aug 2012 Modified ÄA 12806 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.467...
- Seite 7 Issued 14 Dez 2006 Cadran 13 Aug 2012 Modified ÄA 12806 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.477...
- Seite 8 Issued 14 Dez 2006 Cadran 13 Aug 2012 Modified ÄA 12806 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.580...
- Seite 9 Issued 14 Dez 2006 Cadran 31 Mai 2013 Modified ÄA 13427 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 515, 515S, 714, 715, 715Li Modifications reserved No. 5010.615...
- Seite 10 Sous réserve de modifications Force de chassage / Aufpresskraft / Force Aenderungen vorbehalten max. RONDA 503, 513, 505, 515 Modifications reserved 3316.059 * En cas de données différentes, veuillez contacter le service après-vente * Bei abweichenden Werten, bitte technischen Kundendienst anfragen...
- Seite 11 0.70 0.70 Sous réserve de modifications Inertie / Massenträgheit / Inertia * max. Aenderungen vorbehalten RONDA 503, 505, 513, 515 Modifications reserved Force de chassage / Aufpresskraft / Force max. 3316.067 * En cas de données différentes, veuillez contacter le service après-vente...
- Seite 12 (dimensions / forces) Artikelnummer Tolerance (min) Part number Scale Page 1 /1 3000.040 12.00 1.90 2.60 0.90 0.90 1.35 Sous r serve de modifications 512, 513, 513S, 515, 515S, 515.24H, Aenderungen vorbehalten RONDA Modifications reserved 515.24D, 517, 517S, 519, 519S 5030.002...
- Seite 13 Kal. 1019 Sie haben sich für eine Uhr entschieden, in der durch den Uhrenhersteller ein Uhrwerk von Ronda eingebaut wur- de. Bitte beachten Sie, dass unter der Marke Ronda weder Pos. I Ruhestellung (Uhr läuft) Uhren produziert noch am Markt vertrieben werden.
-
Seite 14: Funktionen
Mise à l’heure, stop-seconde avec interruption des impulsions moteur Hand setting, stop-second with interruption of motor pulses Batterie Pile Battery Kaliber Batterie Spannung Artikelnummer RONDA Calibre Pile Voltage Numero d’article RONDA Caliber Battery Tension Part number RONDA 512, 513, 515 371 / SR920SW 1.55 V 3600.015.HGF 11/2017... - Seite 15 Werkaufbau Assemblage Assembling ⁄ 512, 513, 515 4000.102 (2x) 2130.114.MO1 4000.285 3612.198 3601.078 4000.102 3603.039 3015.059 4000.141 (2x) 3621.033.RK 4000.284 2020.096.MO1 3122.043.CO 3600.015.HGF 1), 2) 4000.266 3603.034 3622.032 2030.014.CO 3017.046 3305.171.CO 3000.164 3001.054.FI Dünn üssiges Oel Moebius 9014 Fett Moebius, Microgliss D5, Jisma 124 2000.519 Code: Beispiel CD / example CD / exemple CD Cal.
- Seite 16 Werkaufbau Assemblage Assembling ⁄ ⁄ 512, 513 3315.001 4000.279 (4x) 3505.047 4000.279 (2x) 3504.203.B 2130.115 2130.116.FI 3315.001 3004.160 3004.152 3301.229.TA 3301.229.TA 3004.149 3004.160 3004.161 3007.057.CO 3007.057.CO 2000.519 2000.519 Dünn üssiges Oel Moebius 9014 Fett Moebius, Microgliss I 4 Dünn üssiges Oel Moebius 9014 Cal.
- Seite 17 Elektr. Messungen Contrôles électriques Electrical checking Kaliber Pos. Einheit Messwerte Kontrolle Bemerkungen Calibre Pos. Unité Valeurs mesurées Contrôle Remarques Caliber Pos. Unit Measured values Check Remarks Batterie-Spannung Batterie herausnehmen und messen 512, 513, 515 1,55 Tension de la pile Enlever et mesurer la pile Battery voltage Remove battery for measuring 1,10 –1,85...
