Ronda 5051.C Technische Anleitung

A
B
10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

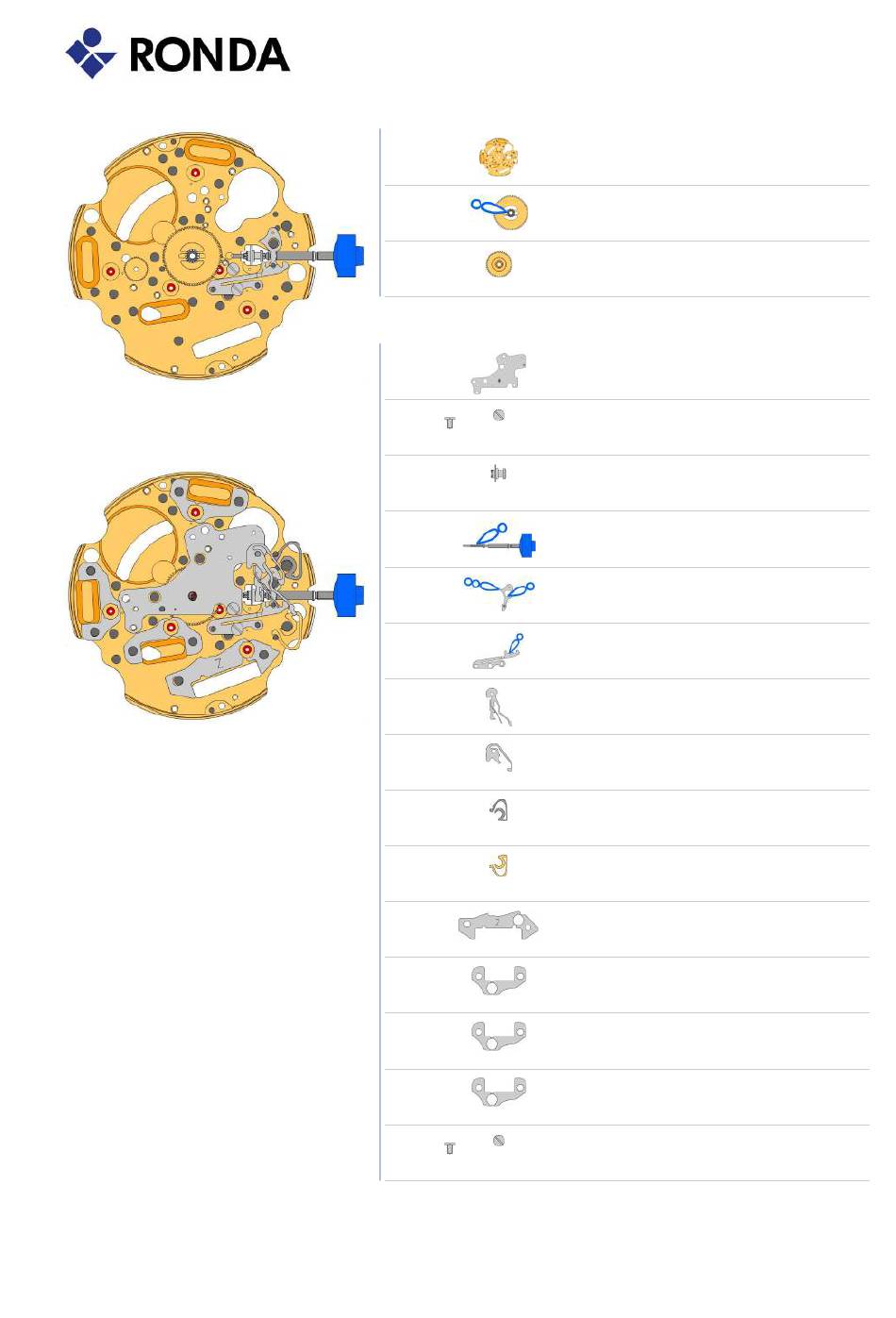

Instructions techniques 5051.C
2000.574.G Platine
1.
3305.282.CO Chaussée avec entraîneur (Aig.2)
2.
3301.244 Roue des heures (cpt 24h)
3.
2030.032.CO Pont de centre
4. Pont de centre tenue par 1 vis 4000.250.
4000.250 Vis
5.
3001.055.FI Pignon coulant
6.
3000.177.CO Tige de mise à l`heure
7.
3017.049 Tirette
8.
3905.049 Sautoir de tirette (3 positions)
Sautoir de tirette tenue par 1 vis 4000.250.
9.
3015.081 Bascule (3 positions)
Les pièces 3015.081 et 3905.067 doivent être échangées ensemble.
10.
3905.067 Ressort de bascule
11. Mise en tension du ressort.
3406.030 Sautoir de poussoir B
12. Fixer le sautoir de poussoir gris entre les deux piliers plus loin.
3406.038 Sautoir de poussoir A
13. Fixer le sautoir de poussoir jaune entre les deux piliers plus proche.
3622.040 Stator
14. Marquage |Z| sur le stator.
3622.039 Stator (cpt 6h, 9h, chrono)
15.
3622.039 Stator (cpt 6h, 9h, chrono)
16.
3622.039 Stator (cpt 6h, 9h, chrono)
17.
4000.250 Vis
18.
