20 Mar 2006

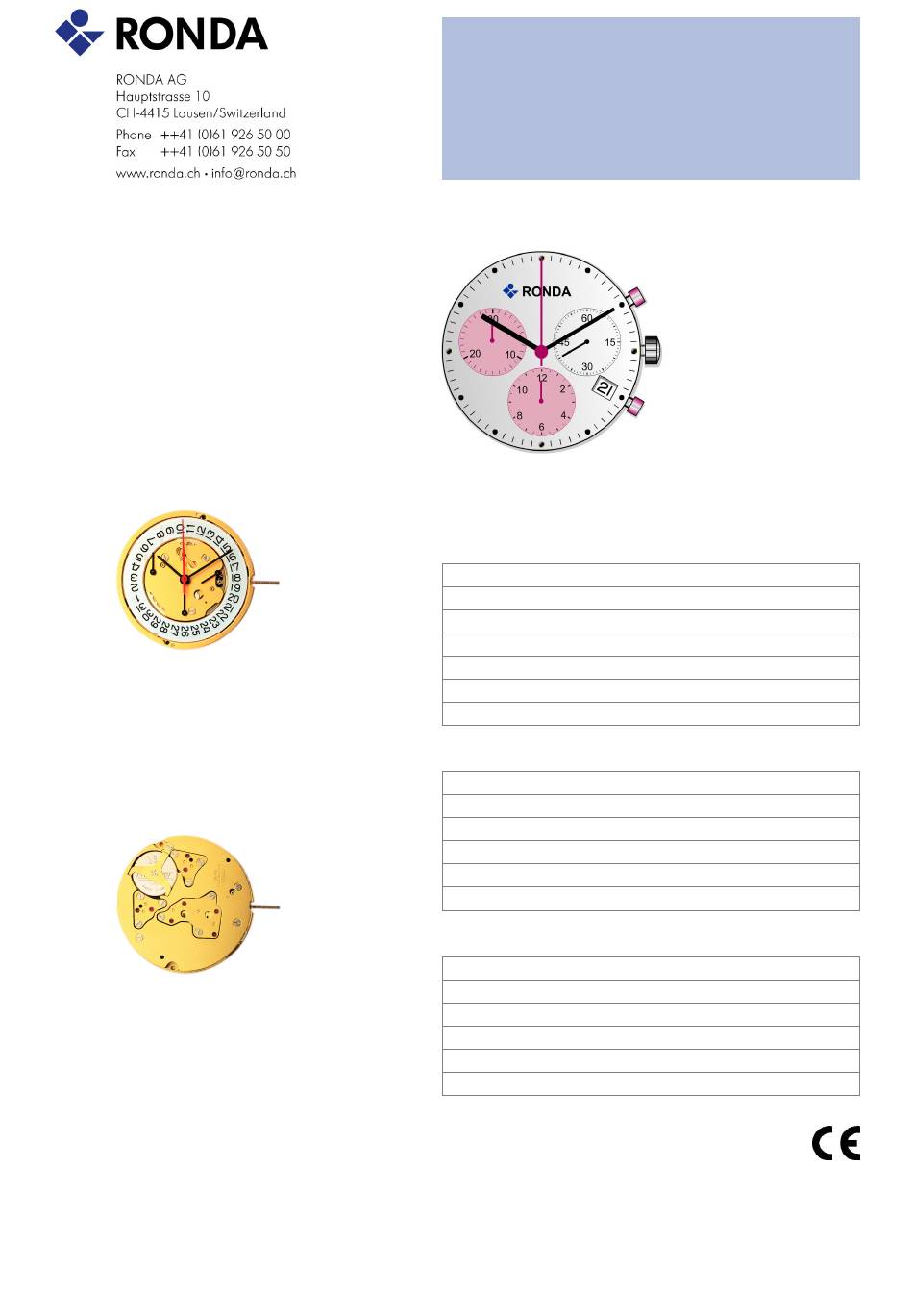

Technische Anleitung 5030.D
Spezifikationen
12 ½'''
Dimensionen und Batterie
ø Total
ø Werksitz
Werkhöhe
Höhe Werkauflage
Höhe Stellwelle
Stellwelle: Gewinde / Weg
Batterie / Gangreserve
Spezifikationen
Drehmoment T
Magnetfeldabschirmung
Betriebstemperatur
Schockresistenz
Funktionen
Position I (Krone)
Position II (Krone)
Position III (Krone)
Drücker A
Drücker B
28.60 mm
28.00 mm
4.40 mm
0.60 mm
1.90 mm
0.90 mm / 0.90 mm
Nr. 395 / 48 Monate
kleine Sekunde (M1):
4.0 - 6.7 µNm
Minutenzeiger (M1):
200 - 300 µNm
Zähler (M2, M3, M4):
3.0 - 4.6 µNm
18.8 Oe = 1500 A/m
0°C - 50°C
NIHS 91 - 10
Neutral
Schnellschaltung Datum
Zeigerstellung, Ausrichtung der Zähler
START / STOPP / ADD
NULLSTELLUNG / SPLIT
Kleine Sekunde
1
Werbung
Verwandte Anleitungen für Ronda 5030.D
Inhaltszusammenfassung für Ronda 5030.D
- Seite 1 Technische Anleitung 5030.D Spezifikationen 12 ½''' Dimensionen und Batterie ø Total 28.60 mm ø Werksitz 28.00 mm Werkhöhe 4.40 mm Höhe Werkauflage 0.60 mm Höhe Stellwelle 1.90 mm Stellwelle: Gewinde / Weg 0.90 mm / 0.90 mm Batterie / Gangreserve Nr.
- Seite 2 Technische Anleitung 5030.D Werkaufbau 2000.574.CO Werkplatte 3305.275.CO Minutenrohr mit Mitnehmer (Aig 1) Der Kontakt zwischen Stahl-Tube und Messingrad muss mit Moebius 8200 gefettet werden. Der Stahl-Tube des Minutenrohres wird in das Zentrumsloch in der Platine gesteckt. 2030.017.CO Zentrumbrücke Mit einer Schraube 4000.250 festschrauben.
- Seite 3 Technische Anleitung 5030.D Werkaufbau 3147.047.CO Zwischenrad (Chrono) 3136.143.CO Chrono-Zentrumrad (Aig 1) 3122.056.CO Kleinbodenrad 2020.148 Räderwerkbrücke Achten Sie darauf, dass die Zapfen aller Räder in den entsprechenden Lagern sichtbar sind, bevor Sie die Brücke anschrauben. Mit 3 Schrauben 4000.250 festschrauben. 3715.095.RK Rotor (Zähler 6h und 9h)
- Seite 4 Achten Sie darauf, dass die Drückerkontaktfeder (ressort contact poussoir) korrekt auf den Pfeilern (pilliers) positioniert ist. 2130.137.5030.D Halteplatte für Elektronikmodul (Z 6/9h) Achten Sie darauf, dass sich die Drückerkontaktfeder bei der Montage der Halteplatte (couvre module) nicht verschiebt. Mit 3 Schrauben 4000.250 festschrauben.
- Seite 5 Technische Anleitung 5030.D Werkaufbau 2000.574.CO Werkplatte 9014.000 Moebius 9014 Alle Rubinlager mit Moebius 9014 ölen. 3004.164 Zeigerstellrad 2 Stück. Ölen mit Moebius 9020 3007.054.CO Wechselrad Ölen mit Moebius 9020. 2130.143 Wechselradbrücke Wird mit 2 Schrauben 4000.305 festgeschraubt. 4000.305 Schraube 3301.241 Stundenrad (Aig 1) Mit Moebius 9020 ölen.
- Seite 6 Technische Anleitung 5030.D Werkaufbau 3504.208 Datumsanzeiger Fetten Sie die Zähne des Datumanzeigers mit Moebius 8200.£ 2130.141 Halteplatte für Datumanzeige Mit 1 Schraube 4000.250 festschrauben. 3905.050 Feder für Datumraste Bauen Sie die Feder in das Fenster der Halteplatte, bei der Datumsraste.
- Seite 7 Technische Anleitung 5030.D Elektrische Messungen Batterie-Spannung Stromverbrauch (M1) Werk (Pos. I) 1.50 - 1.55µA 0.75 - 1.3µA Test der Batterie Batterie extern messen Werk vom Messgerät her speisen, mit 1.55 V Stromverbrauch (M1) Werk (Pos. III) Minimalspannung für das Werk (M1) 0.1 - 0.3 µA...
- Seite 8 Technische Anleitung 5030.D Elektrische Messungen Spulenwiderstand Motor 2 (Zähler) Spulenwiderstand Motor 3 (Zähler) 2.2 - 2.4 kOhm 2.2 - 2.4 kOhm Artikel Nr. 3621.054.RK Artikel Nr. 3621.055.RK Der Spulenwiderstand kann auf der Elektronik (Markierung M2) oder direkt auf Der Spulenwiderstand kann auf der Elektronik (Markierung M3) oder direkt auf der Spule (ohne Elektronikmodul) gemessen werden.
- Seite 9 Technische Anleitung 5030.D Funktionskontrolle Zähler Werktest beschleunigt (M1) 1. Aktivierung Kontrollmodus (Pos III) 1.55 V 8 Schritte pro Sek. Während Punkt 1-3 das Werk konstant speisen! Um diesen Testmode zu aktivieren, kontaktieren Sie den entspechende Die Messpunkte A + B gleichzeitig für mindestens 2 Sek. mit dem +Pol Testpunkt mit dem Minuspol.
