LAUNCH

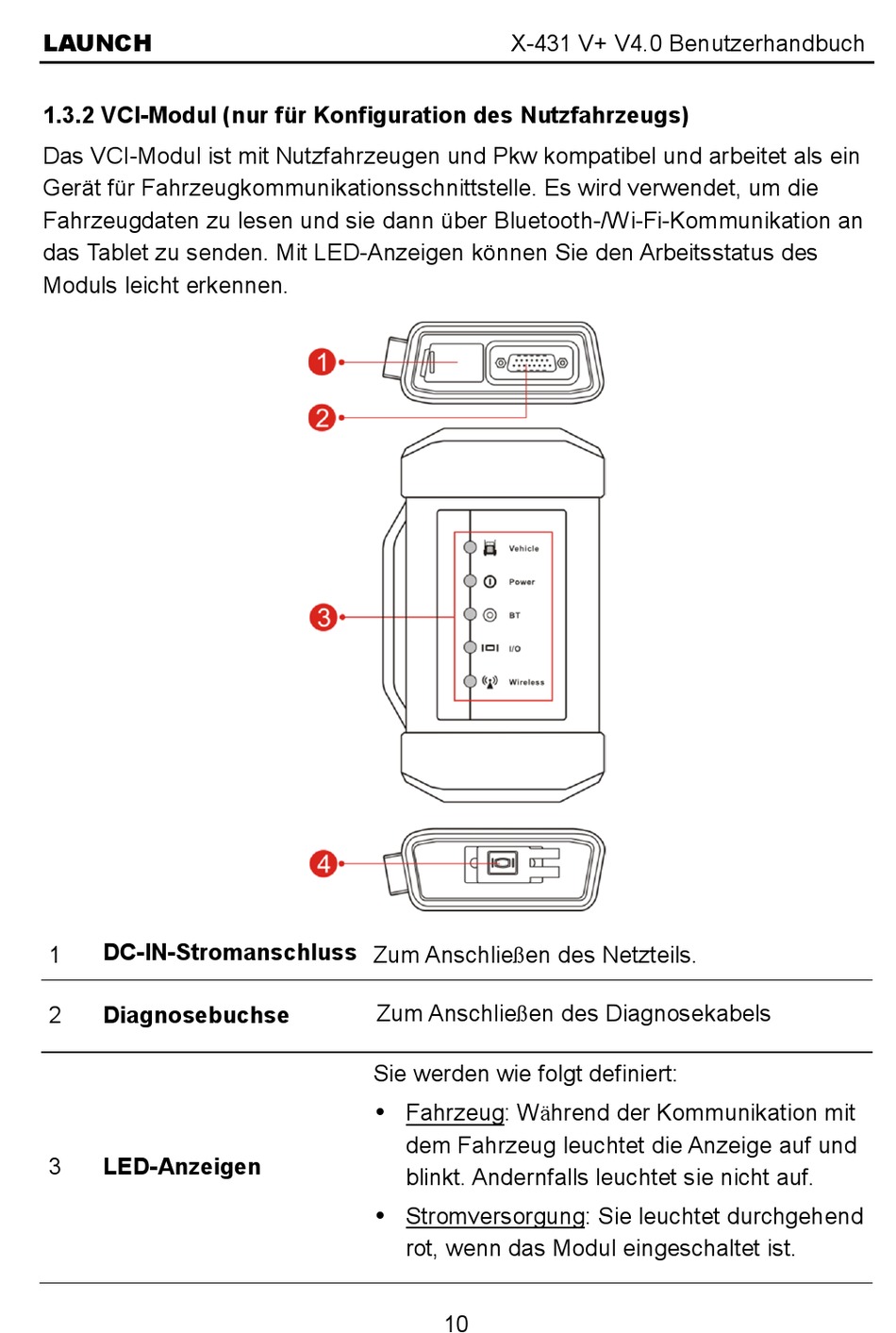

1.3.2 VCI-Modul (nur für Konfiguration des Nutzfahrzeugs)
Das VCI-Modul ist mit Nutzfahrzeugen und Pkw kompatibel und arbeitet als ein
Gerät für Fahrzeugkommunikationsschnittstelle. Es wird verwendet, um die
Fahrzeugdaten zu lesen und sie dann über Bluetooth-/Wi-Fi-Kommunikation an
das Tablet zu senden. Mit LED-Anzeigen können Sie den Arbeitsstatus des
Moduls leicht erkennen.
DC-IN-Stromanschluss Zum Anschließen des Netzteils.
1
Diagnosebuchse
2
LED-Anzeigen
3
X-431 V+ V4.0 Benutzerhandbuch
Zum Anschließen des Diagnosekabels
Sie werden wie folgt definiert:
Fahrzeug: Während der Kommunikation mit
dem Fahrzeug leuchtet die Anzeige auf und
blinkt. Andernfalls leuchtet sie nicht auf.
Stromversorgung: Sie leuchtet durchgehend
rot, wenn das Modul eingeschaltet ist.
10
