En caso de que se haya realizado un agujero en la superficie de instalación del soporte para disponer
4
de un acceso para el cable, pulse hacia abajo para eliminar el orificio que lo para y luego tire del cable
hacia dentro. En caso de que se conecte por el lado de la cámara, utilice el espacio vacío en el lado
opuesto al de la marca FRONTAL DE LA CÁMARA.
Ahora puede ajustar el Cuerpo principal en el Soporte para montaje girándolo en la dirección LOCK
5
(BLOQUEO) después de alinear la Marca de la ranura en el Cuerpo principal con la ranura ancha
alrededor de la inscripción CAMERA FRONT (PARTE DELANTERA DE LA CÁMARA).
Ajuste la dirección de la cámara. Si desea obtener más información sobre el control de la dirección,
6
consulte "Ajuste de la dirección de la cámara" que se encuentra en esta misma cámara. Cuando
sea necesario ajustar el zoom y el foco de la cámara, consulte "Conexión de cables y cambio de la
configuración" que se encuentra en la página 10.
Ajuste la Cubierta interior en el Cuerpo principal presionándola hasta que escuche un "clic" tras
7
haber alineado los dos agujeros de los tornillos en los Cierres de bastidor de la Cubierta interior con
los dos agujeros de los tornillos en los lados izquierdo y derecho del Cuerpo principal.
Finalmente, ajuste la Cubierta tipo domo en el Cuerpo principal y presionándola hasta que escuche
8
un "clic" después de alinear la bomba dentro de la Cubierta interior con la Marca de la ranura en el
Cuerpo principal.

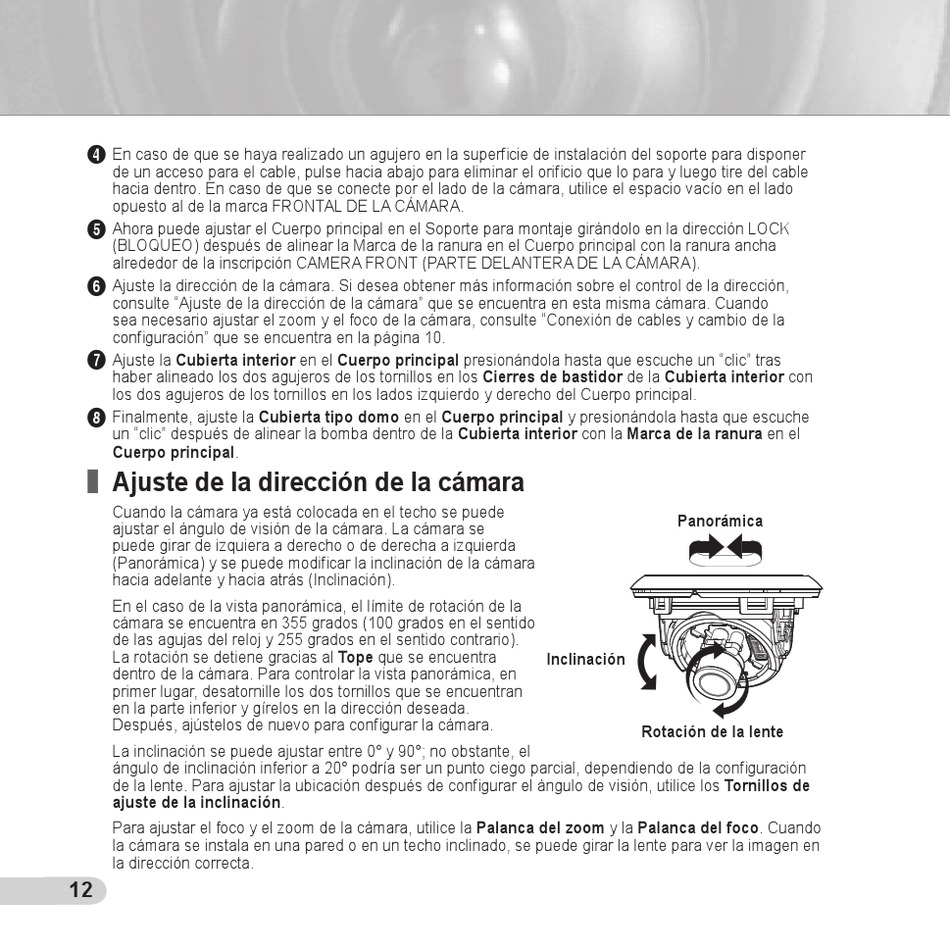

Ajuste de la dirección de la cámara
❚
Cuando la cámara ya está colocada en el techo se puede
ajustar el ángulo de visión de la cámara. La cámara se
puede girar de izquiera a derecho o de derecha a izquierda
(Panorámica) y se puede modificar la inclinación de la cámara
hacia adelante y hacia atrás (Inclinación).
En el caso de la vista panorámica, el límite de rotación de la
cámara se encuentra en 355 grados (100 grados en el sentido
de las agujas del reloj y 255 grados en el sentido contrario).
La rotación se detiene gracias al Tope que se encuentra
dentro de la cámara. Para controlar la vista panorámica, en
primer lugar, desatornille los dos tornillos que se encuentran
en la parte inferior y gírelos en la dirección deseada.
Después, ajústelos de nuevo para configurar la cámara.
La inclinación se puede ajustar entre 0° y 90°; no obstante, el
ángulo de inclinación inferior a 20° podría ser un punto ciego parcial, dependiendo de la configuración
de la lente. Para ajustar la ubicación después de configurar el ángulo de visión, utilice los Tornillos de
ajuste de la inclinación.
Para ajustar el foco y el zoom de la cámara, utilice la Palanca del zoom y la Palanca del foco. Cuando
la cámara se instala en una pared o en un techo inclinado, se puede girar la lente para ver la imagen en
la dirección correcta.
1
Panorámica
Inclinación
Rotación de la lente
