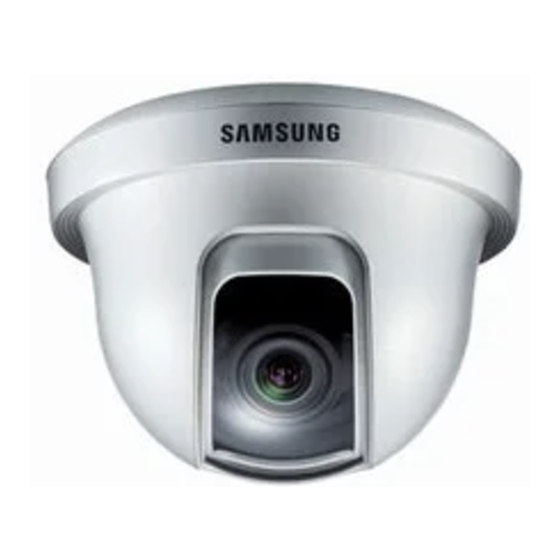

Samsung SCC-B5344 Bedienungsanleitung
Verwandte Anleitungen für Samsung SCC-B5344
Inhaltszusammenfassung für Samsung SCC-B5344
- Seite 33 SCC-B5344 SCC-B5345 Digitale Dome-Farbkamera bedienungsanleitung denken sie an die möglichkeiten Danke für den Kauf eines Samsung Gerätes. Um einen umfassenderen Kundendienst zu erhalten, registrieren Sie Ihr Gerät bitte unter www.samsung.com/global/register...
-
Seite 34: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN VORSICHT GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN VORSICHT: NICHT DIE RÜCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL Dieses Symbol zeigt an, dass bei Schließen Sie nicht mehrere Kameras an einen einzelnen Adapter an. - Seite 35 Kundendienst. Zerlegen wie zum Beispiel die Sonne, da dies den oder modifizieren Sie dieses Produkt nie CCDBildsensor beschädigen kann. in irgendeiner Weise. (SAMSUNG haftet Das Gerät darf nicht mit Wasser oder nicht für Schäden, die durch unbefugte anderen Flüssigkeiten in Berührung Änderungen oder Reparaturversuche...
-
Seite 36: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anweisungen. 10. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass Bewahren Sie sie auf. es insbesondere an den Steckern oder Beachten Sie alle Warnungen. passenden Steckdosen bzw. der Stelle, Befolgen Sie alle Anweisungen. an der das Kabel das Gerät verlässt, Verwenden Sie dieses Gerät nicht in der nicht abgeklemmt wird. - Seite 37 Inhaltsangabe Übersicht ..................6 Über diese Anleitung ..............6 Produktübersicht ................6 Hauptfunktionen ................6 Teile ....................6 Prüfen Sie die Teile in der Verpackung ........6 Einzelteile Ihrer Kamera .............7 Installation ..................8 Einstellung der Schalter ...............8 Einstellung der Funktionsschalter ..........8 Anschluss der Kabel und Änderung der Einstellungen ..10 Installation der Kamera ...............
-
Seite 38: Übersicht
Übersicht Ausgestattet mit einem Vari-focal-Objektiv Über diese Anleitung ❚ Autoiris-Funktion Digitale Rauschminderung (DNR) Diese Bedienungsanleitung enthält Dynamische CCD Fehlerkompensation grundlegende Anweisungen für das Gerät. Es wird empfohlen, dass alle Benutzer diese Teile ❚ Anleitung vor Gebrauch lesen. Diese Anleitung ist wie folgt unterteilt: Prüfen Sie die Teile in der Verpackung Kapitel 1, “Übersicht”, führt in das... -
Seite 39: Einzelteile Ihrer Kamera
Einzelteile Ihrer Kamera Ihre Kamera verfügt über folgende Einzelteile: Kuppelabdeckung: Deckt das Gehäuse zum Schutz ab Hauptgehäuse: Beinhaltet ein Objektiv, eine Schalttafel, eine Leiterplatte, Schrauben und dergleichen. Bügel: Dient zur Decken- oder Wandbefestigung. Er wird mit den drei langen Sicherungsschrauben befestigt, die in der Verpackung enthalten sind. -
Seite 40: Installation
Installation Einstellung der Schalter ❚ Einstellung der Funktionsschalter Verstellen Sie die acht Schalter wie nachfolgend dargestellt, um die verfügbaren Funktionen an Ihrer Kamera einzustellen: Name Kurzbeschreibung Line-Lock EIN/AUS Sens-up oder Low-Speed-Shutter EIN/AUS H-REV Horizontale Spiegelung EIN/AUS V-REV Vertikale Spiegelung EIN/AUS Gegenlicht-Kompensation EIN/AUS Flackerfrei EIN/AUS Automatische Umschaltung zwischen... - Seite 41 . Schalter (LSS): Dieser Sens-up-Modus sammelt die Bildfelder im Speicher, um das Rauschen zu mindern und gleichzeitig die Helligkeit und das Kontrastverhältnis zu erhöhen. Wenn dieser Schalter auf EIN gestellt wird, schaltet die Kamera automatisch auf maximal das 128-fache der Bilderfassungsgeschwindigkeit, um ein deutliches Bild für eine dunklere Darstellung zu implementieren.
-
Seite 42: Anschluss Der Kabel Und Änderung Der Einstellungen
Anschluss der Kabel und Änderung der Einstellungen ❚ Bevor Sie Ihre Kamera einstellen, müssen Sie den Objektivfokus, Zoom und die Schaltereinstellungen einstellen. Für den Anschluss der Kabel 1. Schließen Sie das BNC-Kabel an den Videoanschluss an, der sich Monitor an Ihrer Kamera befindet. . -
Seite 43: Installation Der Kamera
Installation der Kamera ❚ Vor der Installation Vor der Installation Ihrer Kamera müssen Sie folgende Vorsichtsmaßregeln lesen: Sie müssen prüfen, ob der Standort (Decke oder Wand) das fünffache Gewicht Ihrer Kamera tragen kann. Lassen Sie das Kabel sich nicht an einer ungeeigneten Position verhaken oder die Umhüllung der elektrischen Leitung beschädigen. -
Seite 44: Einstellen Der Kamerarichtung
Wenn auf der Installationsoberfläche der Halterung ein Loch gebohrt wurde, um die Kabel verlegen zu können, drücken Sie nach unten, um den Kabelstopper zu entfernen und ziehen danach das Kabel ein. Wenn Sie die Verbindung seitlich von der Kamera herstellen, benutzen Sie den freien Platz gegenüber der Seite, die mit CAMERA FRONT markiert ist. - Seite 45 SCC-B/B...
-
Seite 46: Anhang A: Spezifikationen Für Ntsc-Standard
Horizontal: 15,734Hz(INT)/15,750Hz(LL) Abtastrate Vertikal: 59,94Hz(INT)/60Hz(LL) Synchronisationsmodus INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC) Horizontale Auflösung 540 TV-Linien Signal-Rauschabstand ca. 50 dB SCC-B5345 (Color/BW) SCC-B5344 (Color/BW) 50IRE 0,4/0,04Lux 0,4/0,4Lux Sens-up Off 30IRE 0,24/0,024Lux 0,24/0,24Lux Min. Lichtstärke des 15IRE 0,12/0,012Lux... -
Seite 47: Anhang B: Spezifikationen Für Pal-Standard
Horizontal: 15,625Hz(INT)/15,625Hz(LL) Abtastrate Vertikal: 50Hz(INT)/50Hz(LL) Synchronisationsmodus INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC) Horizontale Auflösung 540 TV-Linien Signal-Rauschabstand ca. 50 dB SCC-B5345 (Color/BW) SCC-B5344 (Color/BW) 50IRE 0,4/0,04Lux 0,4/0,4Lux Sens-up Off 30IRE 0,24/0,024Lux 0,24/0,24Lux Min. Lichtstärke des 15IRE 0,12/0,012Lux... -
Seite 48: Korrekte Entsorgung Von Altgeräten
Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. - Seite 97 Memo ❚...
- Seite 98 Memo ❚...
- Seite 99 Memo ❚...
- Seite 100 Part No. AB68-00687D(00)
