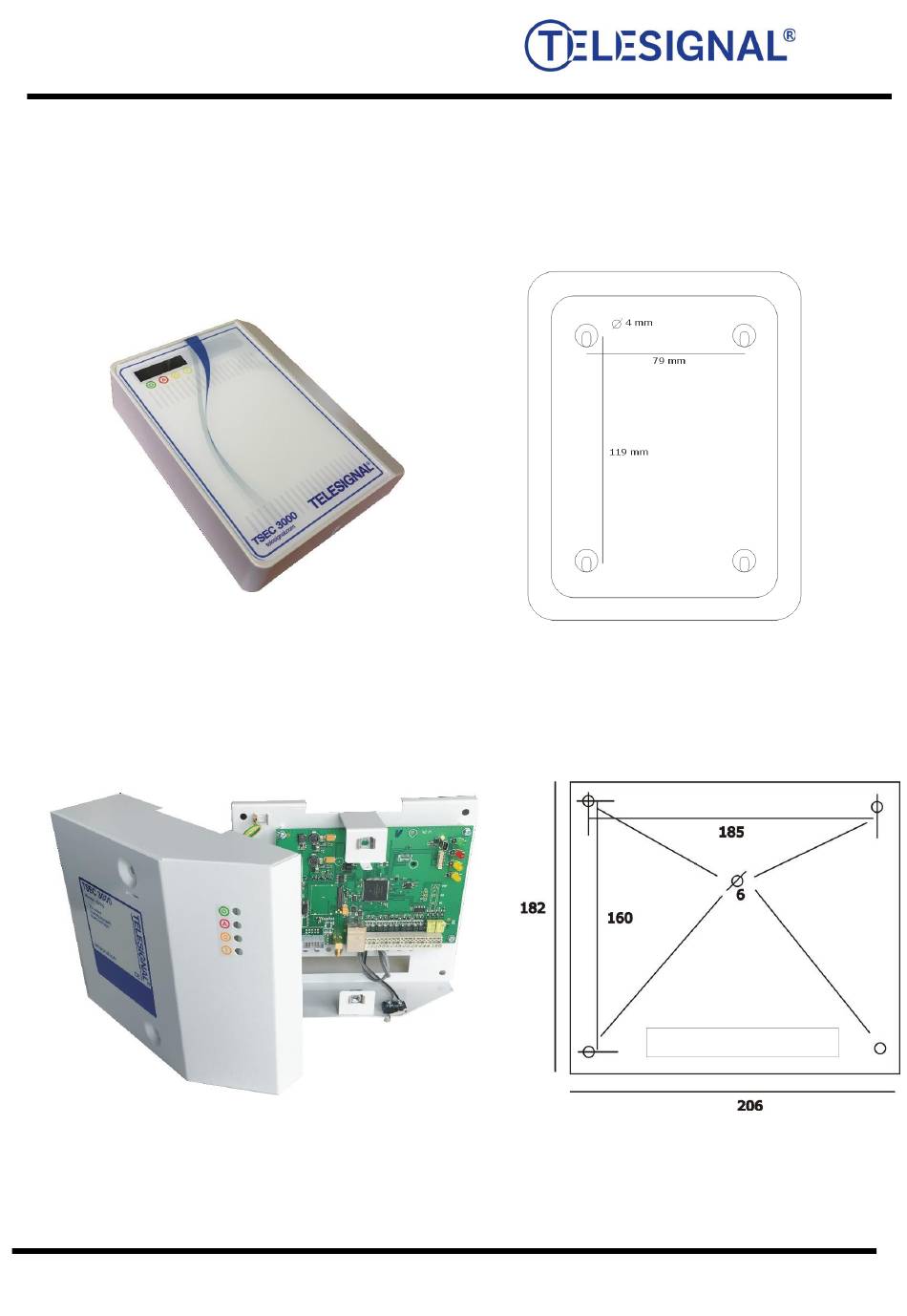

6.1.1 TSEC 3000 E Serie
Kunststoffgehäuse:
Öffnen Sie das Gehäuse, indem Sie die Schraube an der Unterseite entfernen, klappen Sie den Deckel
von unten nach oben auf. Das Gehäuse hat auf der Bodenplatte vier Langlöcher. Zur Kabeleinführung
ist in der Bodenplatte links und rechts ein Schlitz vorgesehen.
Das Gehäuse hat drei Kabeleinführungsmöglichkeiten: links, rechts und unten.
Metallgehäuse:
Das Wandgehäuse aus Metall für die Version E-Version hat 4 Befestigungslöcher M6. Der Deckel wird
links unter die Bodenplatte geschoben und dann nach rechts über die Bodenplatte gekippt.
Berücksichtigen Sie bei der Montage einen Abstand von 40 mm auf der linken Seite. Die Abdeckung
wird mit 2 M5-Schrauben befestigt, die oben eine Plombier-Möglichkeit haben.
TSEC 3000 V1.10 DE
Seite 6
