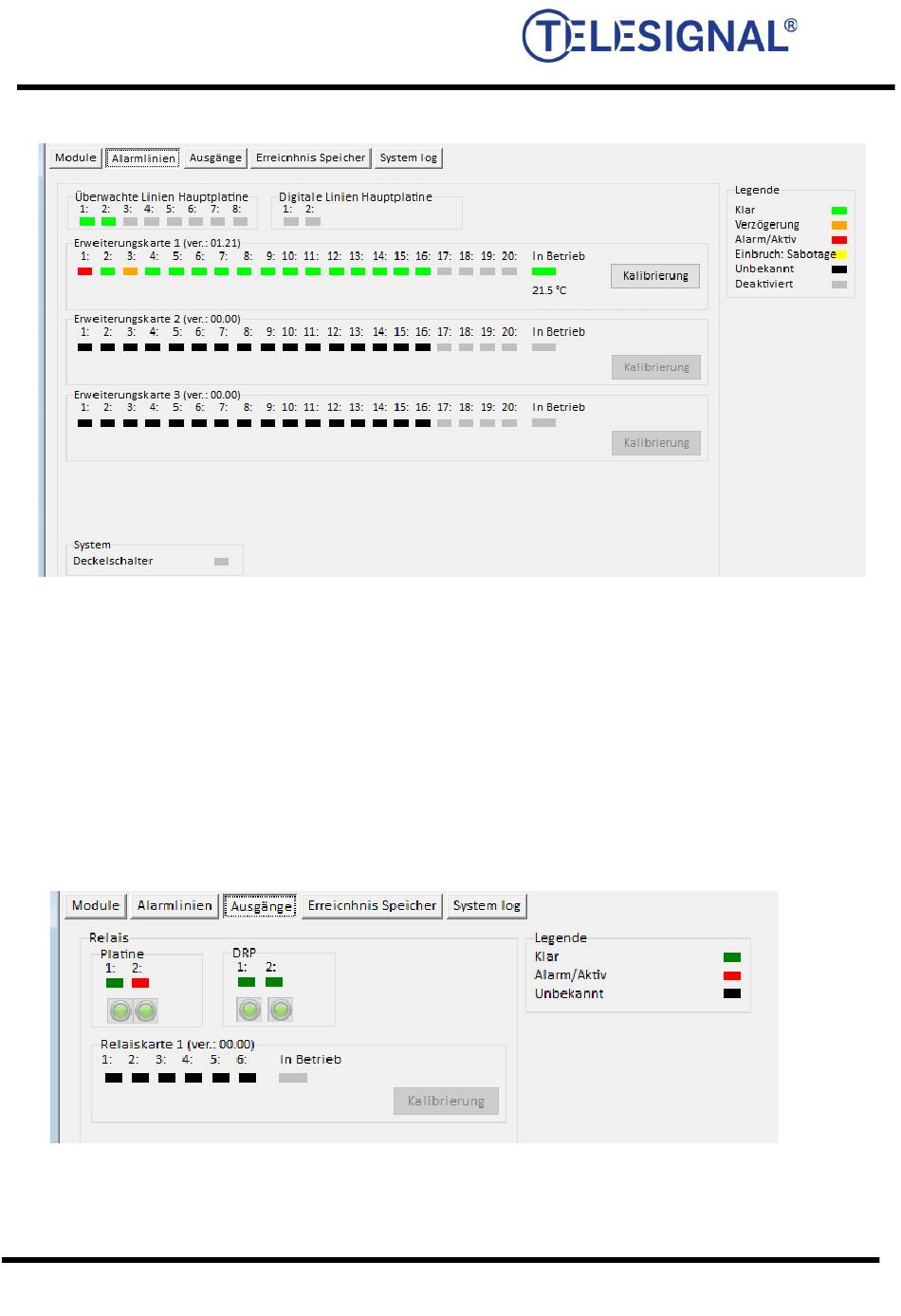

13.3 Diagnose Ausgänge
Über die Registerkarte Diagnose > Ausgänge kann der Status der Relaisausgänge abgelesen werden.
In diesem Handbuch werden nur die beiden Relais auf der Hauptplatine TSEC 3000 beschrieben.
Relais:
Platine:
1
OUT1
2
OUT2
Wenn ein Relais mit der Option „Fernwirkung" konfiguriert ist, kann ein Relais über die USB- oder
Fernverbindung geschaltet werden.
Legende:
Grün:
Rot:
Schwarz:
TSEC 3000 V1.10 DE
Status Relais 1, Standard FTC Funktion
Status Relais 2, Standard VdS/EN54-21 Störung Funktion
Ruhe/Zurückgestellt
aktiv
nicht konfiguriert
Seite 43
