13.1.5 POTS
Die POTS Diagnose zeigt an, ob die Verbindung zur Alarmzentrale aktiv ist.
Aktiv
Rufnummer
Wahlvorgang
13.1.6 LED's
Diese vier LEDs zeigen den Betriebsmodus des TSEC 3000 an, siehe LED Anzeige

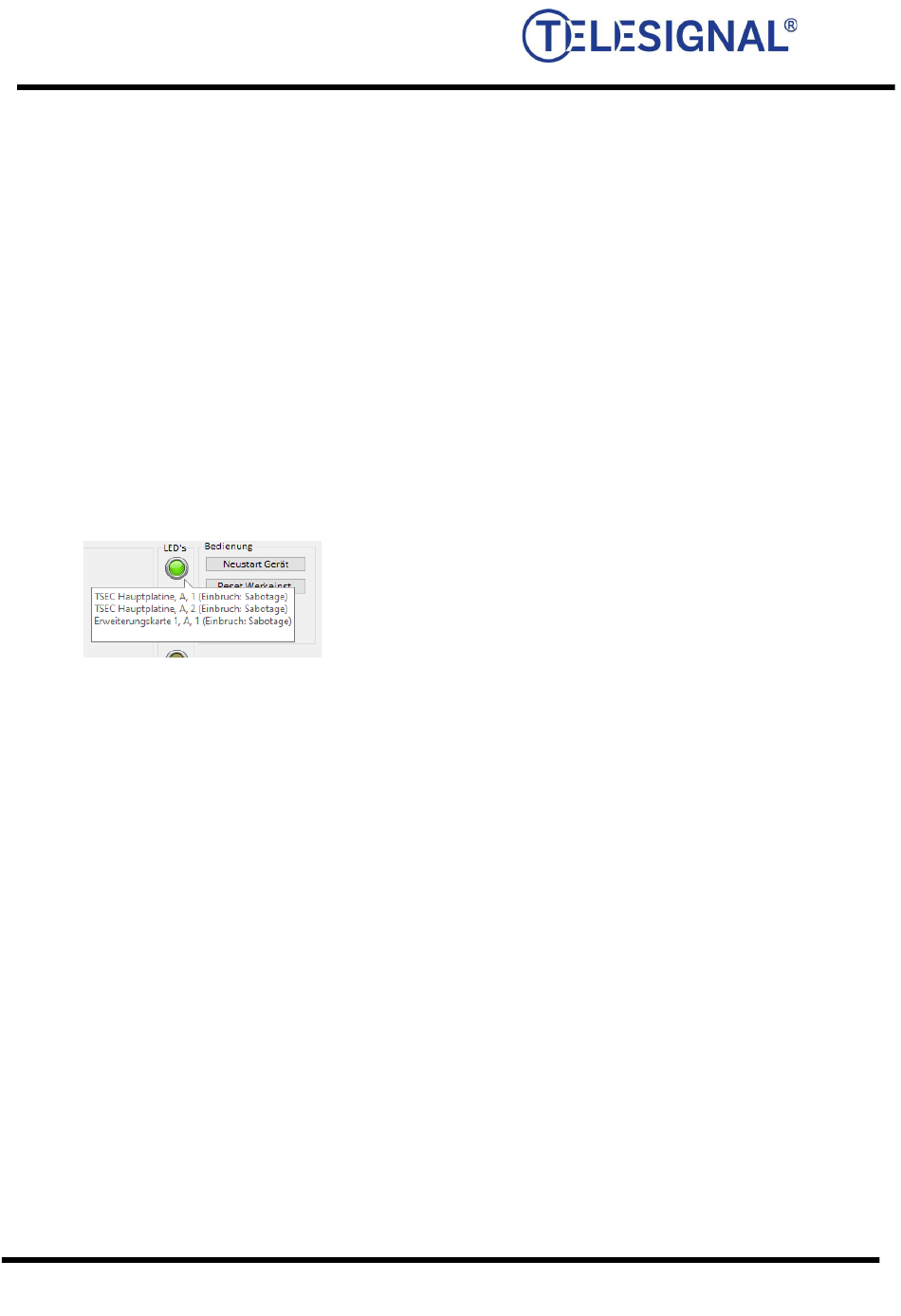

Wenn die Maus über der grünen LED platziert wird, werden Informationen über Eingänge angezeigt,
die sich in Störung (Sabotage) befinden.
13.2 Diagnose Eingänge
Über die Registerkarte Diagnose > Eingänge kann der Status der Eingänge und des integrierten
Sabotageschalters ausgelesen werden:
TSEC 3000 Analoge Eingänge
TSEC 3000 Aux Eingänge
Erweiterungskarte x
System
Legende:
TSEC 3000 V1.10 DE
Kreis schwarz ausgefüllt, analoger Anschluss der Alarmzentrale ist aktiv
Anzeige der (zuletzt) eingelesenen, von der Aalrmzentrale gewählten
Rufnummer
Idle: Schnittstelle in Ruhe
Wahlton: TSEC 3000 erzeugt einen Wahlton für die Alarmzentrale
Modem training: Kommunikation starten (kiss on)
Data State: (SIA) (CID) ausgewähltes Alarmprotokoll
Idle: Schnittstelle in Ruhe (kiss off)
8 Alarmeingänge A1-A8 von der TSEC 3000 Hauptplatine
2 Auxeingänge D1, D2 von der TSEC 3000 Hauptplatine
20 Alarmeingänge A1-A20 von der Erweiterungskarte 1,2 und 3
Deckelschalter (falls montiert)
Grün: Ruhe/Zurückgestellt
Orange: in Verzögerungszeit
Rot: aktiv
Gelb: Sabotage (für Doppelschleifeneingänge)
Schwarz: nicht konfiguriert
Grau: ausgeschaltet
TSEC print:
A:
Erweiterungskarte: Erweiterungskarte
A:
Hauptplatine
Analoger Eingang mit Eingangnummer
Analoger Eingang mit Eingangnummer
