Einbauen des Anschlusses am rechten AlienFX-
Seitenteil
ANMERKUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des
Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter
arbeiten. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
Ihres
Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage
zur Richtlinienkonformität unter www.dell.com/regulatory_compliance.
Themen:
•
Vorgehensweise
•
Voraussetzungen nach der Arbeit am Computer
Vorgehensweise

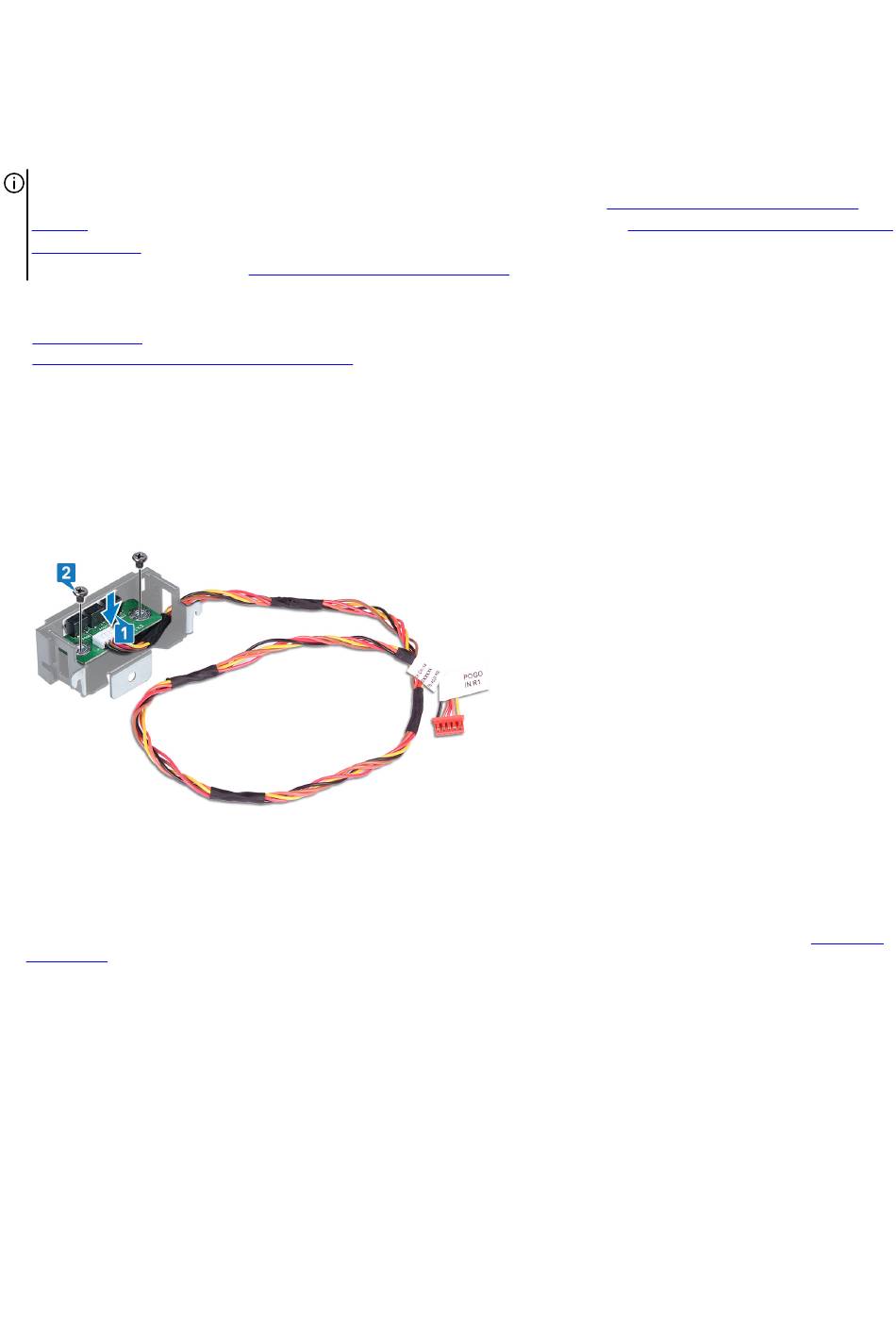

1. Stecken Sie das Kabel durch den Schlitz in der Halterung und richten Sie die Schraubenbohrungen im rechten AlienFX-
Seitenabdeckungsanschluss an den Schraubenbohrungen in der Halterung aus.
2. Setzen Sie die zwei Schrauben (#6-32x6) wieder ein, mit denen der rechte AlienFX-Seitenabdeckungsanschluss an der
Halterung befestigt wird.
3. Richten Sie die Schraubenbohrung in der rechten AlienFX-Seitenabdeckungsanschluss-Baugruppe an der Schraubenbohrung im
Gehäuse aus.
4. Setzen Sie die Schraube (#6-32x6) wieder ein, mit der die rechte AlienFX-Seitenabdeckungsanschluss-Baugruppe am Gehäuse
befestigt wird.
5. Führen Sie das rechte AlienFX-Seitenabdeckungskabel durch die Kabelführungen am Gehäuse.
6. Verbinden Sie das Kabel, das den rechten AlienFX-Seitenabdeckungsanschluss mit der E/A-Platine verbindet. Siehe
components
(Komponenten der E/A-Platine).
Bevor Sie im Inneren Ihres Computers
nach Abschluss der Arbeiten im Inneren
I/O-board
37
