27. U.2-SSD-Anschluss
29.Prozessorkühler-Baugruppe Lüfteranschluss (MID_FAN1)
31. Speichermodul-Steckplatz (DIMM2)
33. Prozessorsockel (CPU1)
35. Speichermodul-Steckplatz (DIMM4)

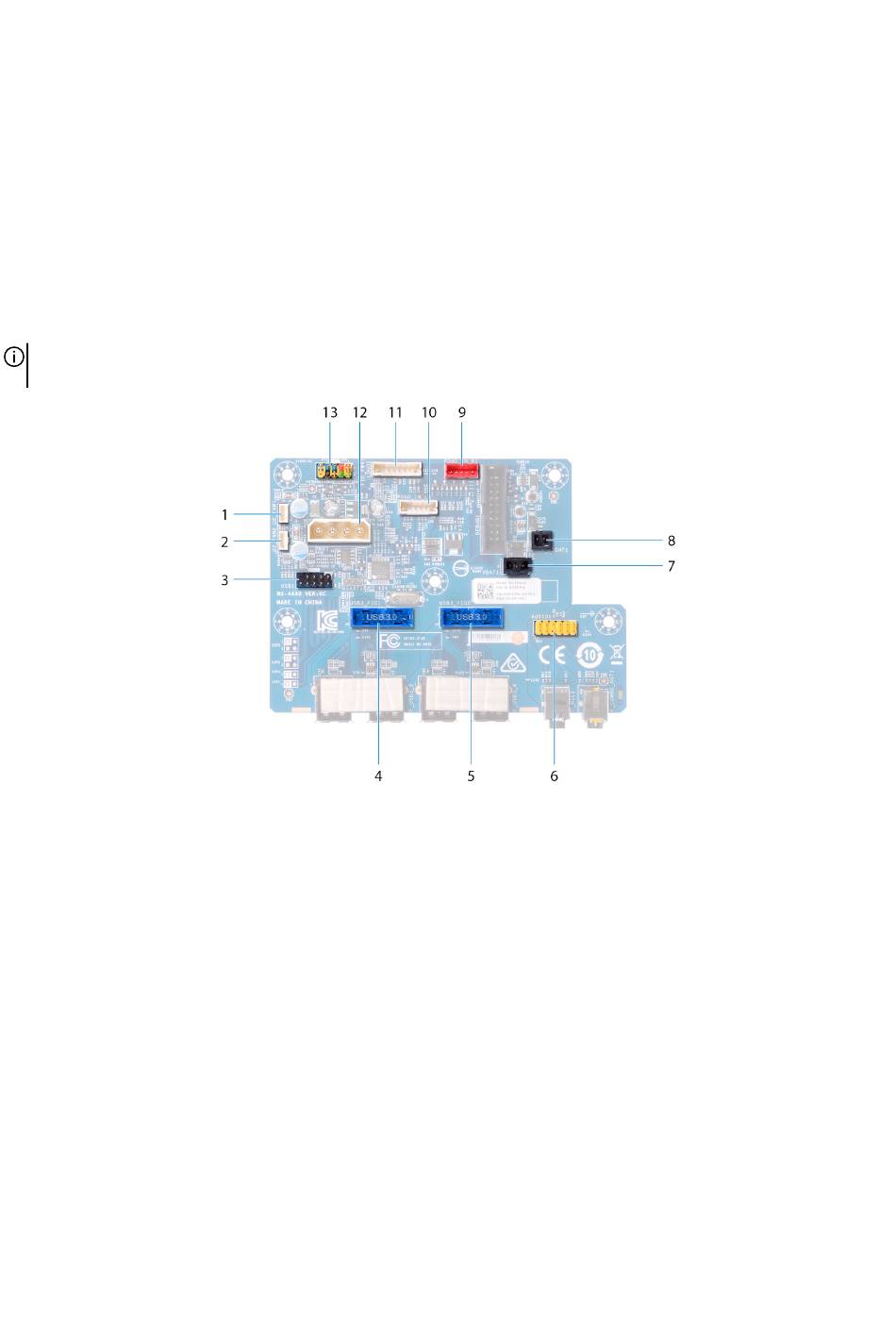

Komponenten der E/A-Platine
ANMERKUNG: Die Position der Anschlüsse kann variieren, je nach der Ausstattungsvariante, die Sie beim Kauf ausgewählt
haben.
1. Lüfteranschluss (U2_FAN1)
3. USB-Anschluss (USB1)
5. E/A-Anschluss vorn (USB3_FIO2)
7. Anschluss für die Batterie für die Beleuchtung für einfacheren
Zugang zu den hinteren E/A-Ports (VBAT1)
9. Rechter Anschluss für die Innenbeleuchtung (POGO_IN_R1) 10. Linker Anschluss für die Innenbeleuchtung (POGO_IN_L1)
11. Anschluss für die Logo-Platine (LOGO1)
13. E/A-Steuerungsanschluss vorn (FIO_PWR1)
28. Advanced Technology xTended (ATX)-Netzanschluss (ATX
PWR1)
30.Anschluss des oberen Lüfters (TOP_FAN1)
32. Speichermodul-Steckplatz (DIMM1)
34. Speichermodul-Steckplatz (DIMM3)
2. Lüfteranschluss (U2_FAN2)
4. E/A-Anschluss vorn (USB3_FIO1)
6. Audioanschluss (AUDIOIO1)
8. Anschluss für die Beleuchtung für einfacheren Zugang zu den
hinteren E/A-Ports (PORCH_LIGHT1)
12. Hauptnetzanschluss (PWR1)
