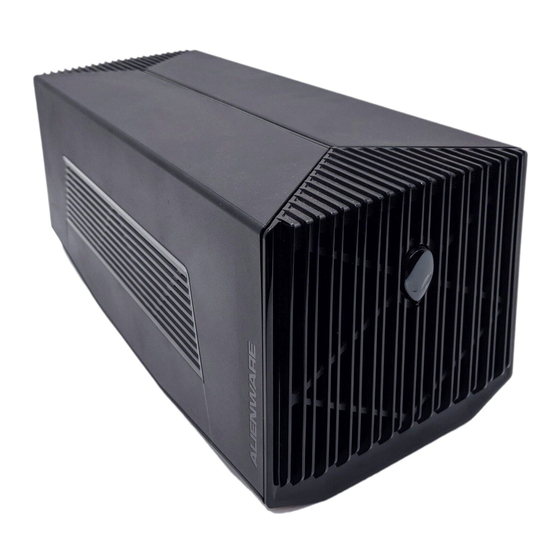

Alienware-Grafikverstärker
Benutzerhandbuch
Vorschriftenmodell: Z01G
Vorschriftentyp: Z01G001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Alienware 13

Inhaltszusammenfassung für Dell Alienware 13

  • Seite 1 Alienware-Grafikverstärker Benutzerhandbuch Vorschriftenmodell: Z01G Vorschriftentyp: Z01G001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Alienware-Grafikverstärkers............5 ................... 5 Bevor Sie beginnen ................... 5 Sicherheitshinweise ..................6 Empfohlene Werkzeuge Nach der Arbeit an Komponenten im Innern des Alienware-Grafikverstärkers............7 Anzeigen..................8 .....................8 Vorderansicht ......................9 Rückansicht ....................... 10 Grafikkabel Technische Daten..............11 Verwenden des Alienware-Grafikverstärkers.......13 .................
  • Seite 4 Fehlerbehebung................ 36 Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware..................37 ..................37 Selbsthilfe-Ressourcen ..............37 Kontaktaufnahme mit Alienware...

  • Seite 5: Vor Der Arbeit An Komponenten Im Innern Des Alienware-Grafikverstärkers

    Sie zunächst die im Lieferumfang des Geräts enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie alle Energiequellen, bevor Sie die Geräteabdeckung oder Verkleidungselemente öffnen. Bringen Sie nach Abschluss der Arbeiten im Inneren des Geräts alle Abdeckungen, Verkleidungselemente und Schrauben wieder an, bevor die Verbindung zur Energiequelle hergestellt wird.

  • Seite 6: Empfohlene Werkzeuge

    VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Nur ausgebildete Servicetechniker sind befugt, die Geräteabdeckung zu entfernen und auf Komponenten im Inneren des Geräts zuzugreifen. Weitere Informationen über Sicherheitsvorkehrungen, das Arbeiten im Inneren des Geräts und zum Schutz vor elektrostatischer Entladung finden Sie in den Sicherheitshinweisen.

  • Seite 7: Nach Der Arbeit An Komponenten Im Innern Des Alienware-Grafikverstärkers

    Nach der Arbeit an Komponenten im Innern des Alienware-Grafikverstärkers VORSICHT: Im Innern des Geräts vergessene oder lose Schrauben können das Gerät erheblich beschädigen. Befestigen Sie alle Schrauben wieder und stellen Sie sicher, dass sich im Innern des Geräts keine losen Schrauben befinden. Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor der Arbeit an Ihrem Gerät entfernt haben.

  • Seite 8: Anzeigen

    Anzeigen In diesem Kapitel werden die auf dem Alienware-Grafikverstärker verfügbaren Funktionen aufgelistet. Vorderansicht AlienHead-/Docking- Service-Tag-Nummer/ Statusanzeige Normenetiketten...

  • Seite 9: Rückansicht

    Rückansicht Freigabevorrichtung Stromversorgungsanschluss Netzteildiagnosetaste Netzteil-Statusanzeige USB 3.0-Anschlüsse (4) Externer Grafikanschluss Grafikkartensteckplatz...

  • Seite 10: Grafikkabel

    Grafikkabel Entriegelungsklammern (2) Ausdock-Taste Docking-Statusanzeige Grafikkabel...

  • Seite 11: Technische Daten

    Technische Daten Abmessungen und Gewicht Breite 138 mm (5,43 Zoll) Höhe 150 mm (5,90 Zoll) Tiefe 375 mm (14,76 Zoll) Anschlüsse und Stecker Extern: USB 3.0-Anschlüsse (4) Video Ein externer Grafikanschluss Intern: Grafikkarte Grafikkartensteckplatz Geräteumgebung Funktion Technische Daten Temperaturbereich: Betrieb 0°...
  • Seite 12 Geräteumgebung Funktion Technische Daten Höhe über NN: Betrieb -15,20 m bis 3048 m (-50 ft bis 10.000 ft) Bei Lagerung –15,20 m bis 10.668 m (–50 ft bis 35.000 ft) Luftverschmutzungsklasse G1 gemäß ISA-S71.04-1985...

  • Seite 13: Verwenden Des Alienware-Grafikverstärkers

    Verwenden des Alienware- Grafikverstärkers Dieser Abschnitt enthält Anleitungen zum Installieren und Deinstallieren der Grafikkarte. WARNUNG: Trennen Sie vor der Arbeit an Komponenten im Innern des Geräts alle Kabel. VORSICHT: Behandeln Sie die Komponenten sorgsam. Halten Sie die Grafikkarte an den Kanten.

  • Seite 14: Einbauen Der Grafikkarte

    Einbauen der Grafikkarte ANMERKUNG: Die Grafikkarte ist separat erhältlich. Schieben Sie den Entriegelungsriegel, um die Abdeckung zu lösen. Sperrklinke Abdeckung...
  • Seite 15 Heben Sie die Abdeckung und öffnen Sie sie so weit wie möglich. Abdeckung Entfernen Sie die Schrauben, mit denen die Grafikkartenplatzhalter am Gehäuse befestigt sind. ANMERKUNG: Entfernen Sie nur einen Platzhalter, wenn Sie eine Grafikkarte einfacher Breite installieren.
  • Seite 16 Heben Sie die Grafikkartenplatzhalter aus dem Gehäuse heraus. Schrauben (2) Grafikkartenplatzhalter (2)
  • Seite 17 Trennen Sie die Stromkabel von den Steckplätzen auf dem Gerät. Stromversorgungskabel (2) Steckplätze (2) Richten Sie den Anschluss auf der Grafikkarte am Steckplatz auf der Systemplatine aus und drücken Sie die Karte nach unten, bis sie einrastet.
  • Seite 18 Befestigen Sie die Schrauben wieder, mit denen die Grafikkarte am Gehäuse befestigt wird. Schrauben (2) Grafikkarte...
  • Seite 19 Schließen Sie die Stromkabel an die Stromkabelanschlüsse auf der Grafikkarte an. ANMERKUNG: Die Position der Stromkabelanschlüsse kann auf Ihrer Grafikkarte anders sein. Stromversorgungskabel (2) Stromkabelanschlüsse (2)
  • Seite 20 Schließen Sie die Abdeckung und drücken Sie sie nach unten, bis sie einrastet. Abdeckung...

  • Seite 21: Entfernen Der Grafikkarte

    Entfernen der Grafikkarte Schieben Sie den Entriegelungsriegel, um die Abdeckung zu lösen. Sperrklinke Abdeckung...
  • Seite 22 Heben Sie die Abdeckung und öffnen Sie sie so weit wie möglich. Abdeckung...
  • Seite 23 Drücken Sie auf die Halterungen und trennen Sie die Stromkabel von der Grafikkarte. Stromversorgungskabel (2) Klammern (2) Entfernen Sie die Schrauben, mit denen die Grafikkarte am Gehäuse befestigt ist. Drücken Sie auf den Entriegelungsriegel, um die Grafikkarte aus dem Steckplatz auf der Systemplatine zu lösen.
  • Seite 24 Heben Sie die Grafikkarte vom Gehäuse ab. Sperrklinke Schrauben (2) Grafikkarte Schieben Sie die Grafikkartenplatzhalter in die Steckplätze auf der Grafikkarte. Befestigen Sie die Schrauben wieder, mit denen die Grafikkartenplatzhalter am Gehäuse befestigt werden.
  • Seite 25 Verbinden Sie die Stromkabel mit den Steckplätzen auf dem Gerät an. Schrauben (2) Grafikkartenplatzhalter...
  • Seite 26 10 Schließen Sie die Abdeckung und drücken Sie sie nach unten, bis sie einrastet. Abdeckung...

  • Seite 27: Einrichten Des Alienware-Grafikverstärkers

    Einrichten des Alienware- Grafikverstärkers Installieren Sie die Grafikkarte. Weitere Informationen finden Sie unter „Installieren der Grafikkarte“. Verbinden Sie das Stromkabel mit dem Stromversorgungsanschluss auf dem Alienware-Grafikverstärker. Stromversorgungsanschluss Stromkabel...
  • Seite 28 ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, das Grafikkabel des Alienware-Grafikverstärkers mit dem Computer zu verbinden und den Computer dann einzuschalten, um ihn an den Grafikverstärker anzudocken. Drücken Sie auf die Entriegelungsklammern und verbinden Sie das Ende des Grafikkabels mit dem externen Grafikanschluss auf dem Alienware- Grafikverstärker.

  • Seite 29: Der Computer Ist Eingeschaltet

    ANMERKUNG: Fahren Sie den Computer herunter, bevor Sie das Grafikkabel anschließen. Drücken Sie auf die Entriegelungsklammern und verbinden Sie das andere Ende des Grafikkabels mit dem externen Grafikanschluss auf Ihrem Computer. Die Anzeigeleuchte auf dem Grafikkabel leuchtet und zeigt an, dass der Alienware-Grafikverstärker angeschlossen ist und verwendet werden kann.
  • Seite 30 Verbinden Sie das Grafikkabel des Alienware-Grafikverstärkers mit dem externen Grafikanschluss auf dem Computer. ANMERKUNG: Informationen zum Auffinden des externen Grafikanschlusses finden Sie in der im Lieferumfang Ihres Computers enthaltenen Dokumentation. Das AlienHead-Logo auf dem Alienware-Grafikverstärker leuchtet auf und ein Dialogfeld wird angezeigt, das Sie dazu auffordert, den Computer neu zu starten.

  • Seite 31: Trennen Des Alienware-Grafikverstärkers

    Trennen des Alienware- Grafikverstärkers VORSICHT: Trennen Sie das Grafikkabel nicht, bevor der Computer heruntergefahren wurde und die Anzeigeleuchte des Grafikkabels erloschen ist. Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. Fahren Sie den Computer herunter. VORSICHT: Trennen Sie das Grafikkabel nicht, bevor der Computer heruntergefahren wurde und die Anzeigeleuchte des Grafikkabels erloschen ist.

  • Seite 32: Alternative Methoden Zum Trennen Des Alienware-Grafikverstärkers

    Nachdem die Anzeigeleuchte des Grafikkabels erloschen ist, drücken Sie auf die Entriegelungsklammern auf dem Grafikkabel, um es vom externen Grafikanschluss auf dem Computer zu trennen. ANMERKUNG: Fahren Sie den Computer herunter, bevor Sie das Grafikkabel trennen. Externer Grafikanschluss Grafikkabel Alternative Methoden zum Trennen des Alienware-Grafikverstärkers VORSICHT: Trennen Sie das Grafikkabel nicht, bevor der Computer heruntergefahren wurde und die Anzeigeleuchte des Grafikkabels...

  • Seite 33: Verwenden Der Ausdock-Taste Auf Dem Grafikkabel

    Drücken Sie die Tastenkombination Fn+F1 auf der Tastatur des Computers. Ein Dialogfeld mit der Option zum Herunterfahren oder Neustarten des Computers wird angezeigt. Wählen Sie HERUNTERFAHREN aus. VORSICHT: Trennen Sie das Grafikkabel nicht, bevor der Computer heruntergefahren wurde und die Anzeigeleuchte des Grafikkabels erloschen ist.

  • Seite 34: Einstellungen Der Ausdock-Taste

    Einstellungen der Ausdock-Taste In diesem Abschnitt wird beschrieben, wie das Verhalten des Computers beim Drücken der Ausdock-Taste der Grafikkarte festgelegt wird. Starten Sie AlienAdrenaline. Windows 8.1: a) Navigieren Sie auf dem Startbildschirm zu Anwendungen und klicken Sie auf die Alienware Command Center-Kachel. b) Klicken Sie im Fenster des Alienware Command Centers auf AlienAdrenaline.

  • Seite 35: Installieren Der Software Für Den Alienware-Grafikverstärker

    Befolgen Sie die unten stehenden Anweisungen zum Herunterladen und Installieren der Software für den Alienware-Grafikverstärker: Schalten Sie den Computer ein. Rufen Sie die Website dell.de/support auf. Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie die Service-Tag-Nummer ein und klicken Sie auf Senden.

  • Seite 36: Fehlerbehebung

    Fehlerbehebung Problem Lösung Die Grafikkarte wird nicht erkannt. Laden Sie den aktuellsten Treiber für die im Alienware-Grafikverstärker installierte Videokarte herunter und installieren Sie diesen. Weitere Informationen finden Sie in dem im Lieferumfang Ihrer Videokarte enthaltenen Dokument. ANMERKUNG: Die Grafikkarte ist separat erhältlich.

  • Seite 37: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware

    Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware Selbsthilfe-Ressourcen Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services: Selbsthilfe-Informationen Selbsthilfe-Optionen Windows 8.1: Öffnen Sie den Charm Aufrufen der Windows-Hilfe „Suche“, geben Sie Hilfe und Support in das Suchfeld ein und drücken Sie die Eingabetaste.
  • Seite 38 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell- Produktkatalog finden. ANMERKUNG: Wenn Sie sich in den Vereinigten Staaten von Amerika befinden, wenden Sie sich an 1-800-ALIENWARE für Hilfe mit Ihrem...
