13. PCI-Express x4-Kartensteckplatz (SLOT4)
15. SSD-Steckplatz (M.2 PCIe SSD0)
17. Hinterer Gehäuselüfteranschluss (FAN_SYS1)
19. Anschluss des Lüfterpumpe (FAN PUMP)
21. Anschluss für CPU-Lüfter
23. CPU-Sockel
25. Netzteilanschluss (ATX3)
27. Speichermodul-Steckplatz, DIMM1
29. Speichermodul-Steckplatz, DIMM2
31. Anschluss für Seitenbeleuchtung
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Nr. 1
● Schlitzschraubendreher
● Kunststoffstift
Schraubenliste
ANMERKUNG:
Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der
Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl
der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG:
Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen
Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG:
Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

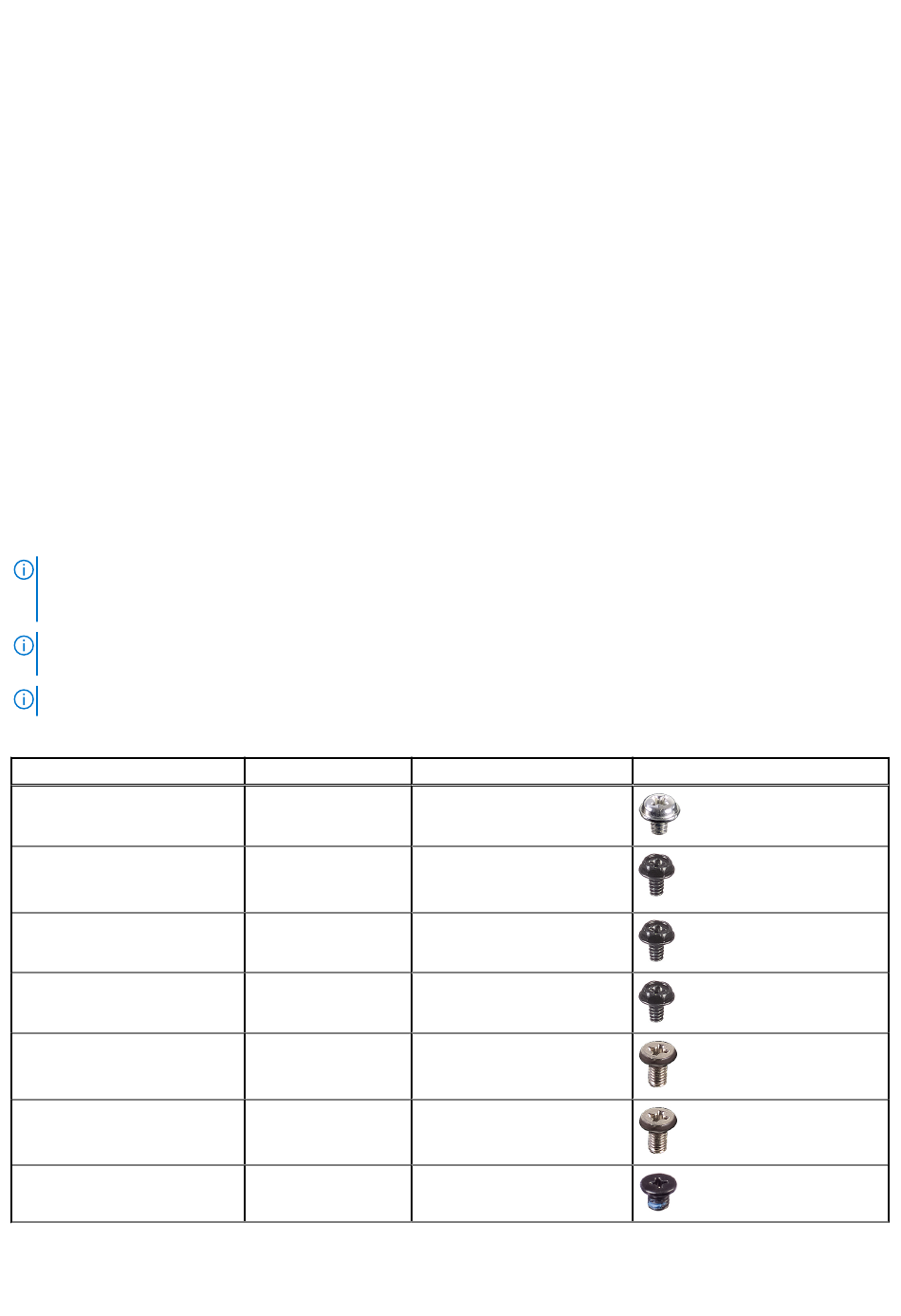

Tabelle 1. Schraubenliste
Komponente
Netzteilhalterung
Netzteilhalterung (für Computer
mit durchsichtiger linker
Abdeckung)
Netzteil
Netzteil (für Computer mit
durchsichtiger linker Abdeckung)
Seitenbeleuchtung (für Computer
mit durchsichtiger linker
Abdeckung)
Kühler- und Lüfterbaugruppe
Antennen
14
Entfernen und Einbauen von Komponenten
Schraubentyp
Menge
#6-32x1/4"
2
#6-32x1/4"
2
#6-32x1/4"
4
#6-32x1/4"
4
M3x5
2
M3x5
1
M3x3
2
14. Mechanischer PCI-Express x16-/Elektrischer PCIe Gen5 x16-
Kartensteckplatz (SLOT2)
16. PCI-Express x4-Kartensteckplatz (SLOT1)
18. FAN_SYS1-LED-Anschluss
20. Pumpen-LED-Anschluss (FAN PUMP LED)
22. Oberer Gehäuselüfteranschluss (FAN_SYS4)
24. Netzteilanschluss (ATX2)
26. Speichermodul-Steckplatz, DIMM3
28. Speichermodul-Steckplatz, DIMM4
30. SATA-Stromversorgungsanschluss
Abbildung Schraube
