6.1.11 Einstellung des Ausgangsverhaltens

Funktionsänderung des Ausgangssignals DO1
DIP 6 = ON: Ausgang DO1 wird nicht per Funk empfangen sondern ist „NICHT
DO2".

6.1.12 Einlernen des Grenzwertes (Schwellwert Teachen)

Aktuellen gesendeten Analogwert - 0,5V
DIP 7: Der aktuelle Wert des Analogwertes minus 0,5 V wird als
Grenzwert für die Batterieüberwachung übernommen.

6.1.13 Einstellen der Watchdog-Zeit

Einst. Poti
2,5 V
dec 255
Einstellen der Watchdog-Zeit
Beim Einschalten des DIP-Schalters 4 im Status AKTIV und
WATCHDOG wird der aktuelle Poti-Wert gespeichert. Die LED
reagiert während des Einstellmodus (DIP 4 umgelegt) direkt auf
einen sich verändernden Poti-Wert (und DIP 8 Einstellung) mit
Änderung der Blinkfrequenz.
Die Einstellung erfolgt anhand der Kennlinie
„Systemzeiteinstellung". Systemzeit = f (DIP 8 und Poti-Wert). Die
Übernahme erfolgt erst bei Zurückschalten von DIP 4.
Wird der DIP-Schalter wieder zurückgeschaltet, ohne das sich der
Poti-Wert außerhalb seines ‚Schwingungsbereiches' geändert hat,
so wird kein neuer Wert als Systemzeit bzw. Grenzwert
übernommen (zur Vermeidung von Fehlbedienungen).
03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung |
Montage- und Betriebsanleitung | de | 0389448

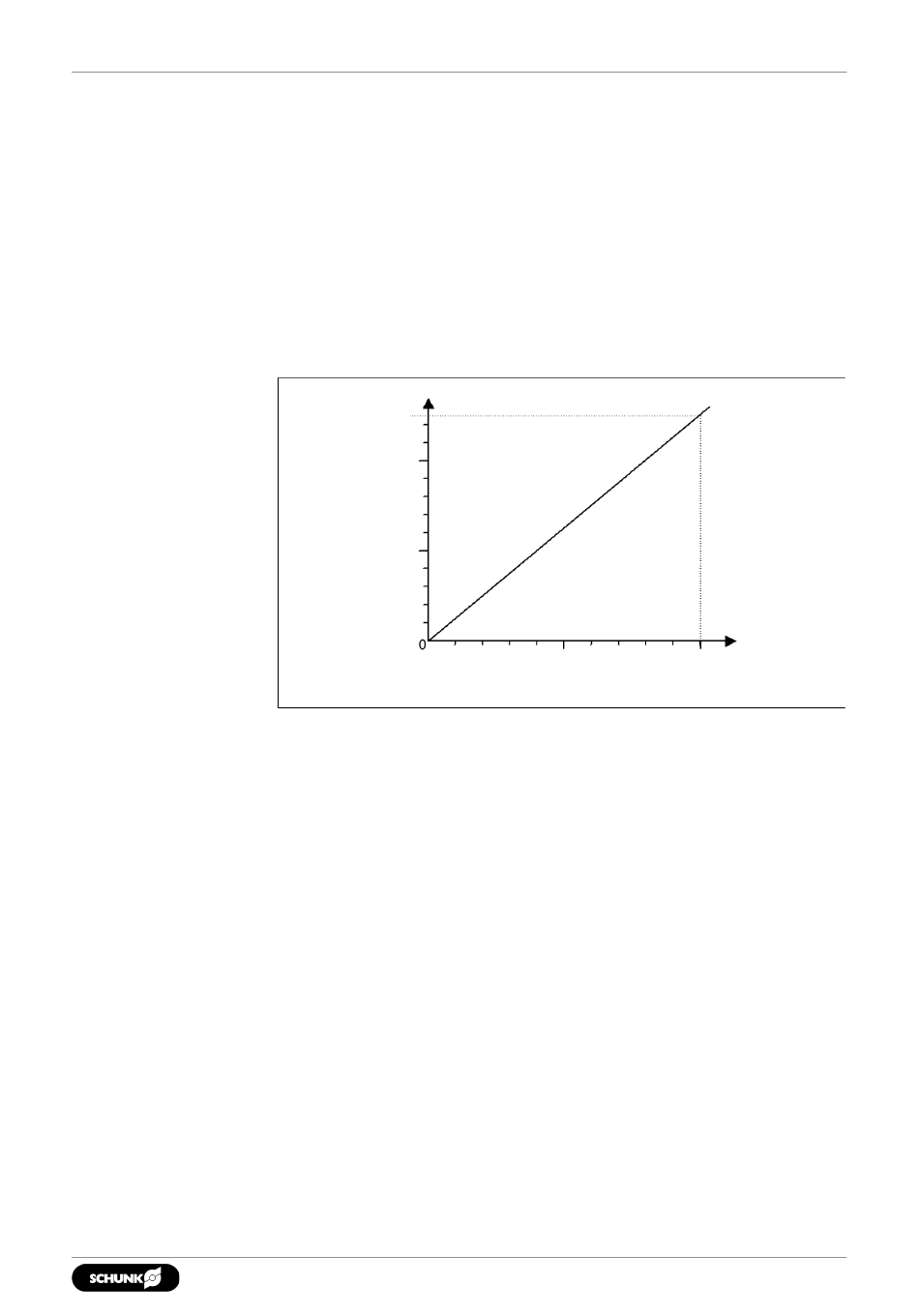

Grenzwerteinstellung
