6.1.15 Manuelles Einstellen der Sender-ID (Programmieren)

6.1.16 Ausgangsverhalten des Watchdog

Betriebsmodus
Betrieb
Lernen
Inaktiv

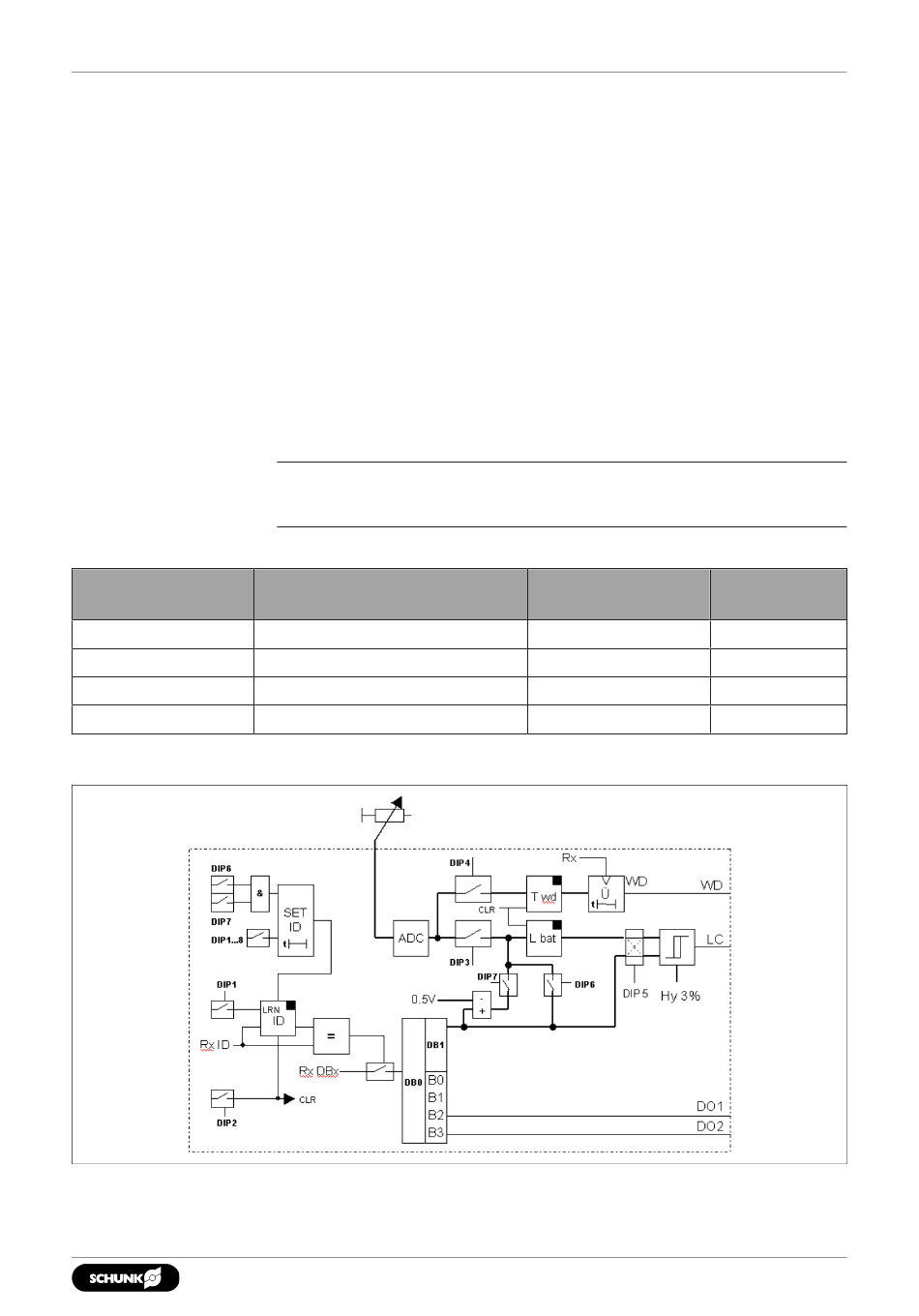

6.1.17 Prinzipschaltbild der Software

Durch gleichzeitiges Betätigen von DIP 3 und DIP 4 im Status
INAKTIV wird der Schaltaktor in den Programmiermodus gesetzt.
Während der Einstellung des ersten ID-Bytes (ID0) blinkt die LC-
LED (incl. Ausgang) mit 0,5 Hz für 10 s. Danach leuchtet die LC-LED
für 2 s für die Übernahme der DIP-Kombination.
Die Eingabe der ID-Bytes 1, 2 und 3 erfolgt in gleicher Weise,
wobei zum Abschluss (Übernahme ID3) die LC-LED für 10s
leuchtet, um genügend Zeit zur Einstellung der Ausgangs-DIP-
Kombination zu haben.
Beispiel ID:
00 | 00| 09 | 88 = 00000000 | 00000000 | 00001001 | 10001000
ID3 ID2 ID1 ID0
DIP 1|2|3|4|5|6|7|8
HINWEIS
Beim Einlernen die Reihenfolge von ID0... ID3 beachten.
Mögliche Ursache
Watchdog angesprochen
Watchdog nicht angesprochen Ausgang HIGH
03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung |
Montage- und Betriebsanleitung | de | 0389448
Funktionsbeschreibung
Verhalten
(Ausgang S)
Ausgang LOW
Ausgang LOW
Ausgang LOW
LED
An
Aus
An
An
