Funktionsbeschreibung
6.1 RSS-R1
6.1.1 Allgemeine Beschreibung

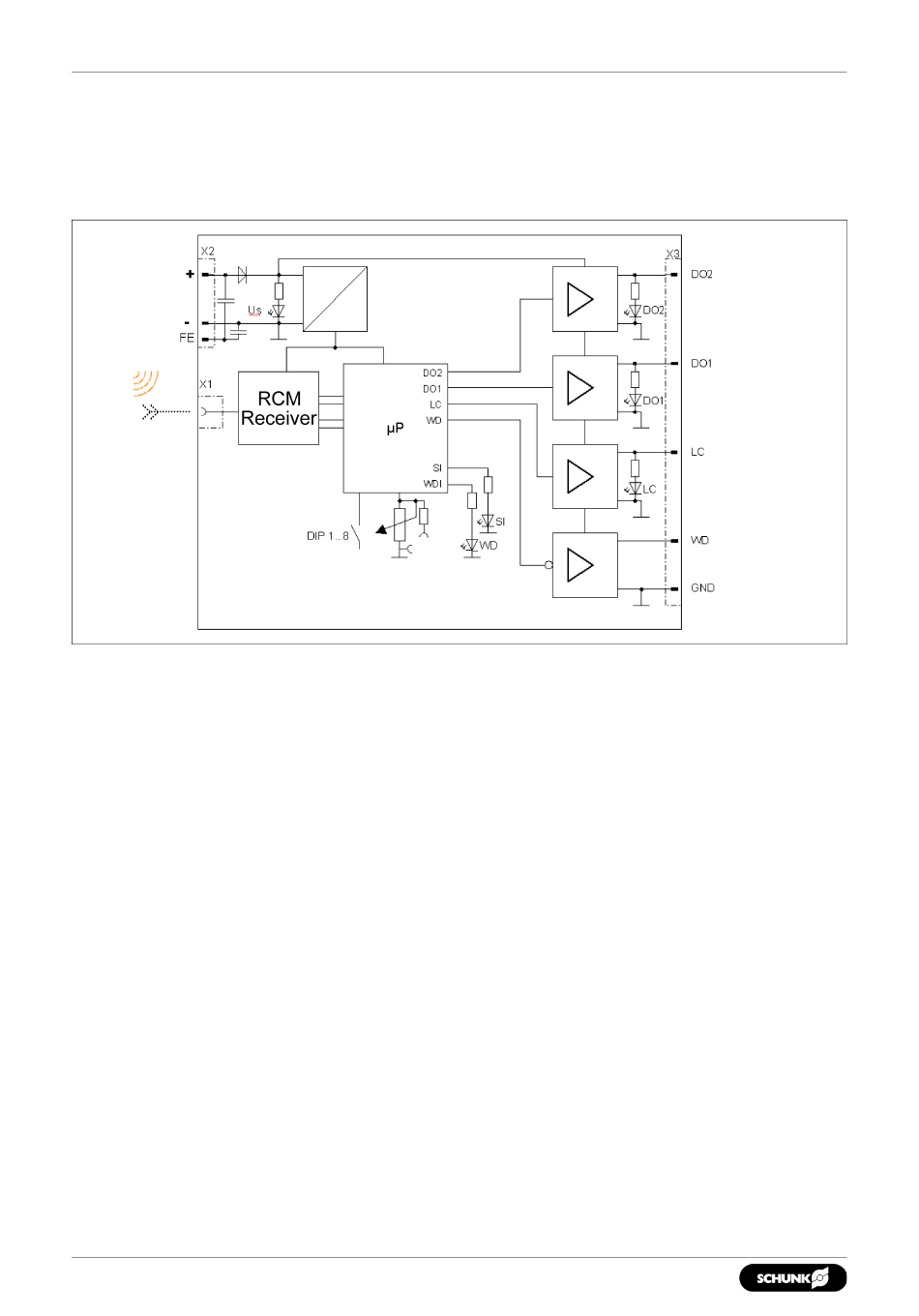

Blockschaltbild des Empfängers
20
03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung |
Montage- und Betriebsanleitung | de | 0389448
6 Funktionsbeschreibung
Für den Betrieb des Funkempfängers ist eine
Spannungsversorgung von 12...24V DC erforderlich. Der Anschluss
erfolgt mit Steckverbindern mit Cage Clamp® Anschluss. Zum
Empfang der Funktelegramme wird eine externe Magnetantenne
für den Frequenzbereich 868 MHz benötigt.
Der Funkempfänger basiert auf dem EnOcean Funkreceiver STM
300, dessen empfangene Daten mit einem nachgeschalteten
Mikrocontroller verarbeitet werden.
Das Programm im Microcontroller lässt sich unterteilen in den
Lern- und den Betriebsmodus.
