Montage
4.2 Montage und Elektrischer Anschluss des Empfängers RSS R1
16
03.00 | Empfänger RSS R1, Sender RSS T2-US/CA FCC/IC-Zertifizierung |
Montage- und Betriebsanleitung | de | 0389448
1. Empfänger in einem weniger als 10 m vom Sender entfernten
Schaltschrank durch Aufrastung auf einer DIN Schiene
(EN50022) befestigen.

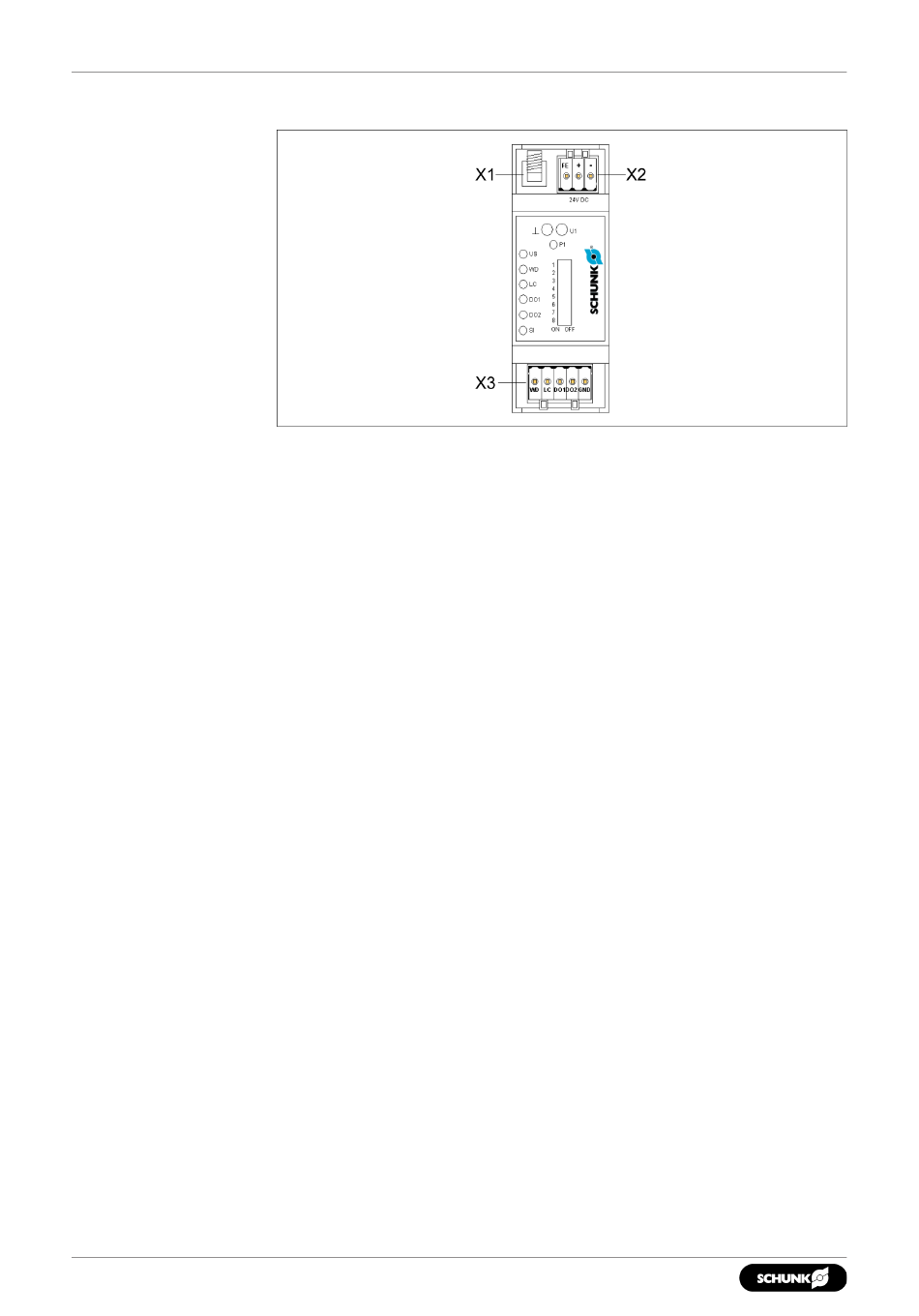

2. Empfänger verdrahten:
Antennenbuchse X1:
- SMA-Buchse für externe Antenne (wir Empfehlen unsere
Antenne RSS-R-A mit Ident.Nr. 0377730)
Steckverbinder X2:
- X2.1 FE Funktionserde
- X2.2 + Versorgung DC24V +extern
- X2.3 - Versorgung DC24V -extern
Steckverbinder X3:
- X3.1 WD Ausgang Watchdog , Highsignal wenn Funk IO
- X3.2 LC Ausgang Grenzwert , Highsignal, wenn Batterie IO,
also noch mehr als eine Woche Restkapazität hat.
- X3.3 DO1 Ausgang 1, Sensorsignal 1, High, wenn Sensor
bedämpft.
- X3.4 DO2 Ausgang 2, Sensorsignal 2, High, wenn Sensor
bedämpft.
- X3.5 GND Bezugsmasse zu den Ausgängen.
3. Antenne mittels des Magnetfußes auf dem Schaltschrank
befestigen.
