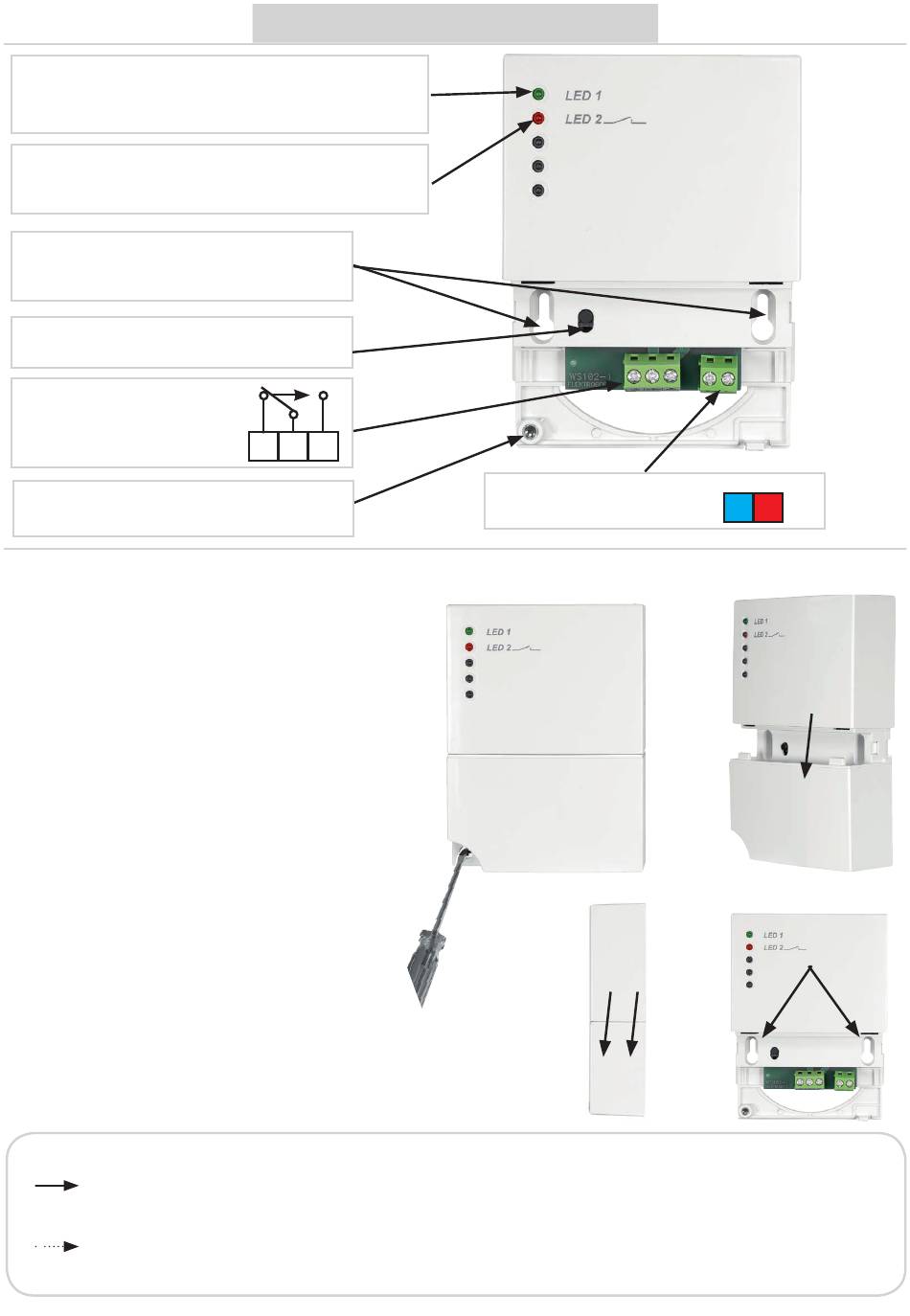

grüne LED
= Einschalten des Empfängers im Netz
rote LED
=
Relaisschaltung
Löcher für die
Installation an KP/KU 68
FUNKTIONSTASTE
Ausgangsklemmen
Sicherheitsschraube
1) Die Sicherheitsschraube lösen und
den unteren Teil des
Epmfängeroberteils abnehmen, siehe
Abb. 1, 2,3. Den Empfänger auf die
Installationsdose anhand von Löchern
im Empfängergehäuse befestigen,
siehe Abb 4.
2) Empfänger gemäß Schaltplan nach
einer von Ihnen gewählten Variante
der Heizungssteuerung anschließen,
siehe Seite 5. DIE MONTAGE DARF
NUR EINE PERSON MIT
ENTSPRECHENDER QUALIFIKATION
DURCHFÜHREN. DIE MONTAGE
MUSS OHNE SPANNUNG
DURCHGEFÜHRT WERDEN!
3) Die Abdeckung wieder auf den
Empfänger aufrasten und die
Sicherheitsschraube anziehen.
4) Den Empfänger (mit Hilfe der Funktionstaste)
mit dem Sender paaren (mit TEST-Funktion im
Sender-Menü). Siehe S. 11.
FUNKTIONSTASTE
KURZES DRÜCKEN (< 1 s) nur bei neuem Paaren von Sender und Empfänger
Sender und Empfänger sind werkseitig gepaart!
LANGES DRÜCKEN (ca. 3 s) - Speicher löschen, Rückstellung auf die
Werkseinstellung. Beide LEDs blinken mehrmals
MONTAGE DES EMPFÄNGERS
= Heizungschaltung
NC
NO
COM
Versorgungsklemmen
Abb. 1
Abb. 3
4
N L
Abb. 2
Abb. 4
