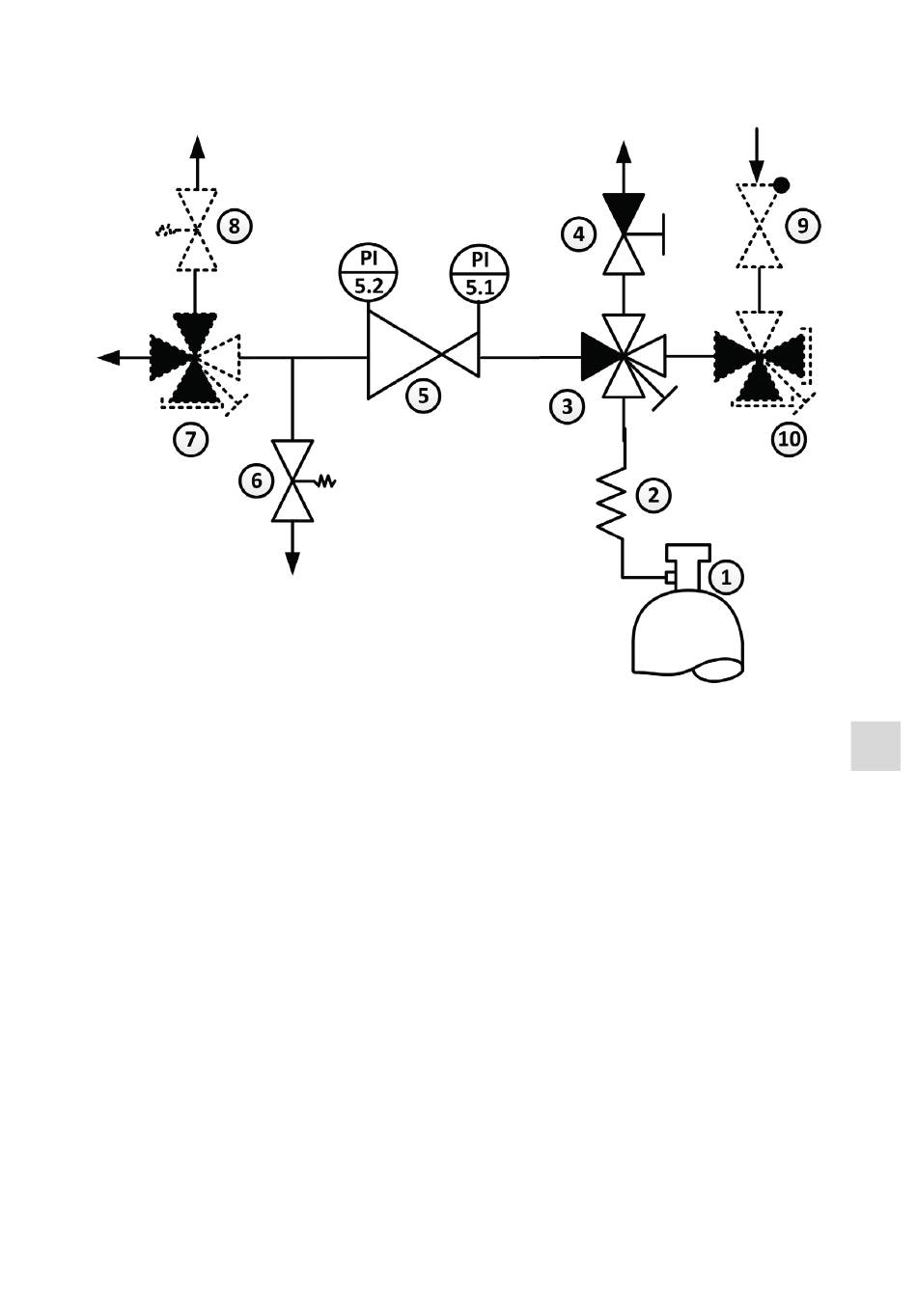

3.3. SCHEMAT ORUROWANIA I OPRZYRZĄDOWANIA – S203
PL
1 - BUTLA GAZU
2 - ELEMENT PRZYŁĄCZENIOWY / WĄŻ
3 - ZAWÓR ODCINAJĄCY (3XIN, 1XOUT)
4 - ZAWÓR PŁUCZĄCY WYLOTOWY
5 - REGULATOR CIŚNIENIA
6 - ZAWÓR UPUSTOWY
7 - ZAWÓR ODCINAJĄCY (1XWEJŚCIE, 3XWYJŚCIE)
8 - ZAWÓR BEZPIECZEŃSTWA
9 - ZAWÓR ZWROTNY
10 - ZAWÓR PŁUCZĄCY NA WEJŚCIU (1XWEJŚCIE, 3XWYJŚCIE)
Opcje zostały zaznaczone linią przerywaną
233/380
