IT

INSTRUZIONI DI MONTAGGIO

ATTENZIONE! Durante l'installazione, seguire i passi seguenti e usate gli strumenti forniti con il prodotto.
Preparare uno spazio libero sufficiente per montare la cyclette.
A causa del peso elevato di alcuni componenti, due persone sono raccomandate per il montaggio.
71

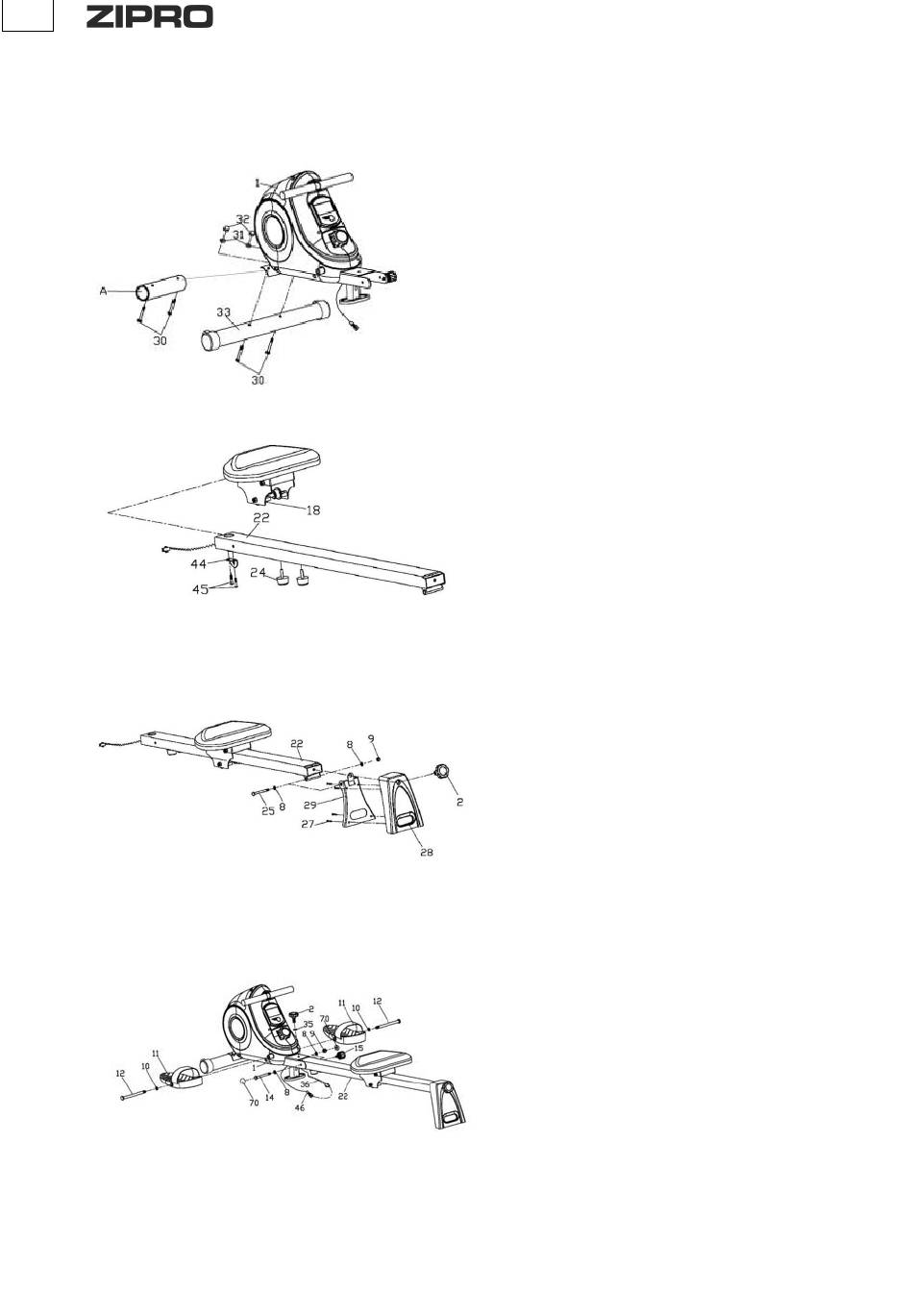

PASSO 1.
Rimuovere la protezione di carta e fissare lo stabilizzatore anteriore
(33) sul telaio principale (1) utilizzando le viti (30), le rondelle curve
(31) ed i dadi (32).
PASSO 2.
Rimuovere i fermi (24), le viti (45) e la piastra di fissaggio (44).
Fissare il sedile con il carrello (18) sul binario di scorrimento (22) e
serrare di nuovo i fermi (24) e la piastra di fissaggio con le viti (45).
PASSO 3.
Avvitare il supporto posteriore (29) al binario di scorrimento (22) con
la vite esagonale (25) con la rondella piatta (8) e il dado di nylon (9).
Poi mettere il coperchio (28) sullo stabilizzatore posteriore (29) e
fissarlo con le viti (27) e avvitare la manopola (2).
PASSO 4.
Collegare il filo di connessione (46) al filo del computer (36).
Quindi avvitare binario di scorrimento (22) al telaio principale (1) con
la vite esagonale (14) con le rondelle piatte (8) ed il dado in nylon (9).
Inserire i tappi (70).
Avvitare la manopola (2) con la rondella piatta (35) e la manopola
(15). Avvitare i pedali (11L/R) al telaio principale (1) con le viti (12), le
rondelle piatte (10).
ATTENZIONE! I pedali destro e sinistro sono contrassegnati "R" per
il destro e "L" per il sinistro.
